Kyn28 lülitusseade 20kv

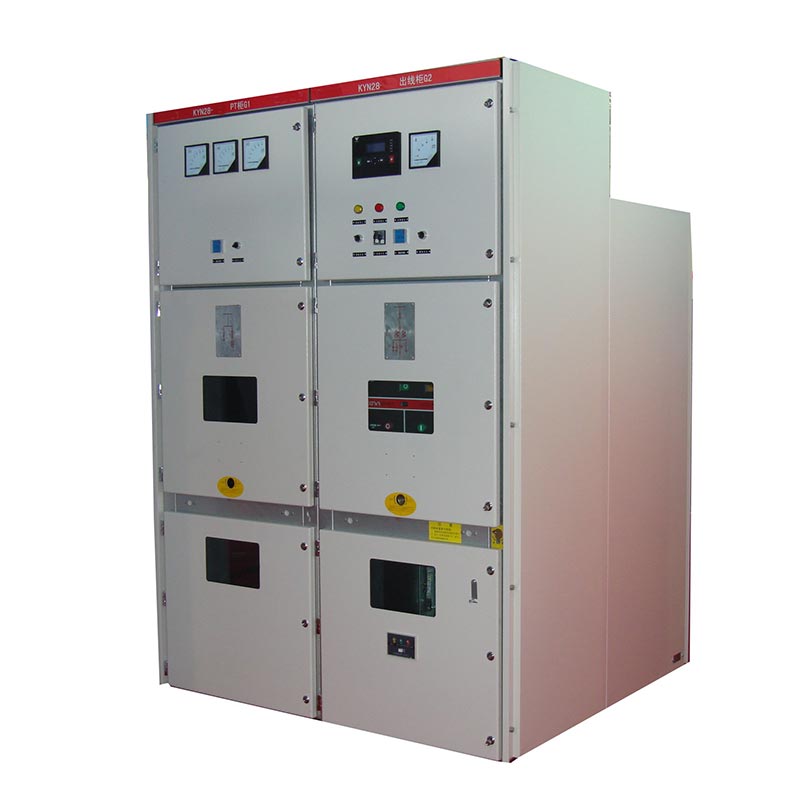

Usune Kyn28 Switchgear 20kV on siseruumides olev kolmefaasiline vahelduvvoolu metalliga suletud lülitusseade, mida kasutatakse peamiselt 24 kV võimsusel. süsteemid, mis võimaldavad elektrienergia vastuvõtmist, jaotamist, juhtimist, kaitsmist ja jälgimist.

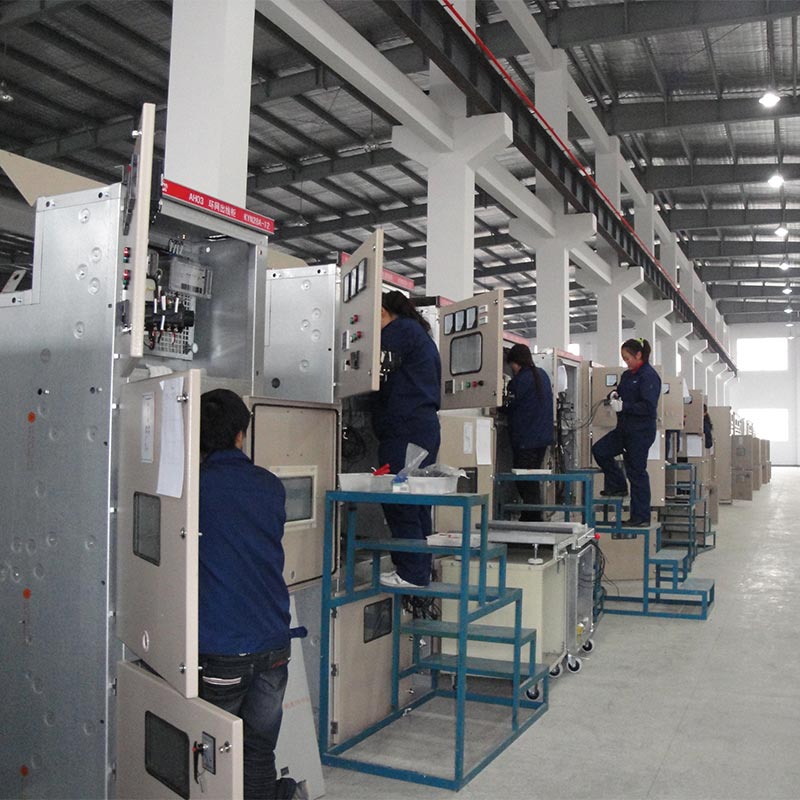

Toode kasutab õhuisolatsiooni + termokahaneva/epoksiidkattega isolatsiooni, IP4X kaitseklassiga (kapp). Selle kompaktne struktuur ja kõrge isolatsioonitase muudavad selle sobivaks erinevate siseruumide elektrijaotusstsenaariumide jaoks. Nagu a Hiina professionaalse tootja poolt toodetud keskpinge toitejaotuslahendus, see toode koos oma stabiilne jõudlus ja standardiseeritud disain, on muutunud usaldusväärseks kvaliteetse tarnija valikuks klientidele kogu maailmas. Kogu põhitoodang valmib meie enda tehases.

Madalpinge lülitusseade

Keskpinge lülitusseade

Peamised tehnilised parameetrid

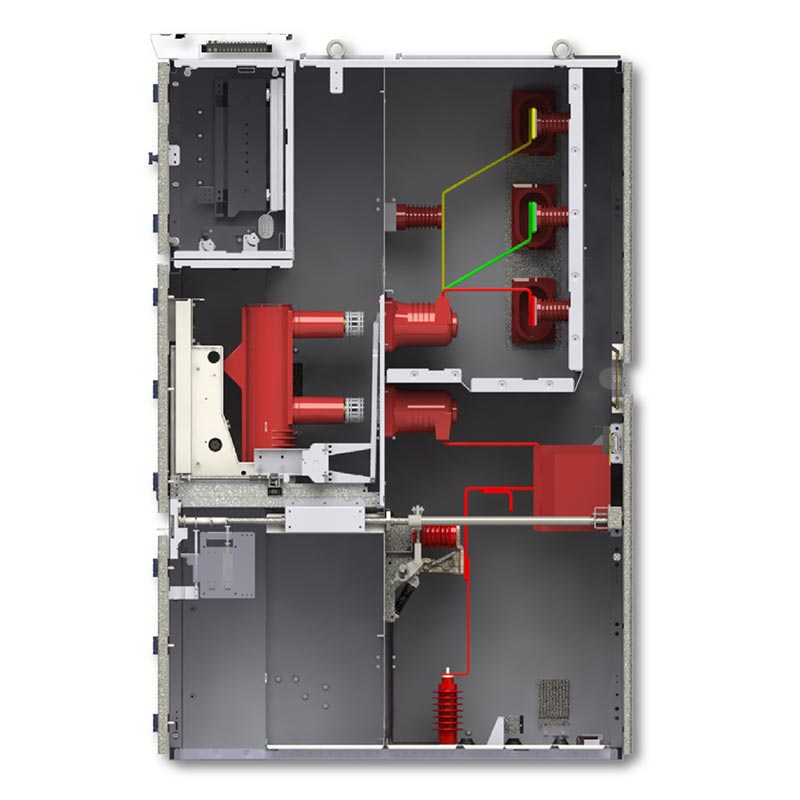

Kapi sektsiooni struktuur

1. Kaitselüliti sektsioon: paigaldab VS1/ZN63/VD4 tüüpi vaakumkaitselülitite kärud.
2. Siini sektsioon: paigutab põhisiinid, harusiinid ja isolaatorid.
3. Kaablikamber: varustatud CT-de, PT-de, maanduslülitite, kaabliklemmidega jne.
4. Juhtimisseadmete sektsioon: paigaldab releed, kaitseseadmed, instrumendid ja sekundaarahelad.
5. Rõhuvabastuskanal: ülaosas on tööohutuse parandamiseks kaarevabastusseade.

Toote põhiomadused

1. Täismetallist isolatsioonistruktuur, et vältida rikete levikut ja vastastikuseid häireid.
2. Täielik viiekindel mehaaniline blokeerimine, et vältida juhuslikku avanemist, sulgemist või pingestatud olekusse sattumist sektsioonid.
3. Keskele paigaldatud eemaldatav käru, mis võimaldab esikülge kasutada ja hooldada, hõlbustades remonti.
4. Kyn28 lülitusseadmel 20kV on kõrge isolatsioonitase, tugev rikkekindlus, kompaktne struktuur ja see sobib erinevad elektrijaotusskeemid.
5. Vastab rahvusvahelistele ja riiklikele standarditele, stabiilse ja usaldusväärse kvaliteediga.

Pärismaailma rakendusjuhtum

Elektrijaotusjaama projekt tööstuspargis. Peamine provintsi tööstuspark hõlmab mitut tehasehooned, büroohooned ja tugielektrijaamad, mis nõuavad ülikõrget töökindlust ja ohutus toiteallikas. Projekti raames valiti välja 16 Usune Kyn28 Switchgear 20kV seadet nimivooluga 1250A ja lühise katkestusvool 31,5 kA.

Üle kahe aasta pärast kasutuselevõttu on seadmed töötanud stabiilselt, kõrvaldades kiiresti lühistest tekkinud vead ilma ühegi ohutusjuhtumita. Esiküljele paigaldatud hoolduskonstruktsioon vähendab oluliselt hooldusraskusi ja seisakuid, pälvides suure kiituse pargi tegevus- ja hooldusosakonnalt.

Toote välismõõde

Projekti viide

Cas-space raketi stardiprojekt

Testi aruanne

KKK-d

K1: Millised pingetasemed kehtivad KYN28-24 lülitusseadmetele?

V1: selle toote nimipinge on 24 kV ja see ühildub 50/60 Hz kolmefaasiliste vahelduvvoolusüsteemidega, mis hõlmavad 3,6～12kV ja 24kV tasemed.

Q2: Millist tüüpi vaakumkaitselülitit tuleks lülitusseadmega kasutada?

A2: standardkonfiguratsioonis on VS1 (ZN63) tüüpi vaakumkaitselüliti käru ja see ühildub ka tööstusstandarditele vastavad kaitselülitid, nagu VD4, mis pakuvad tugevat vahetatavust.

K3: Kas Kyn28 20 kV lülitusseade sobib suure koormusega rakendustele, nagu tööstus- ja kaevandusettevõtted ja andmekeskused?

A3: Jah. Toote maksimaalne nimivool on 3150 A ja lühise katkestusvool 31,5 kA, demonstreerides tugevat vastupidavust ja rahuldades kriitiliste koormuste elektrijaotusvajadusi tööstuses ja kaevandusettevõtted, andmekeskused, kõrghooned ja muud sarnased rakendused.
