110 kV Pt pingetrafo

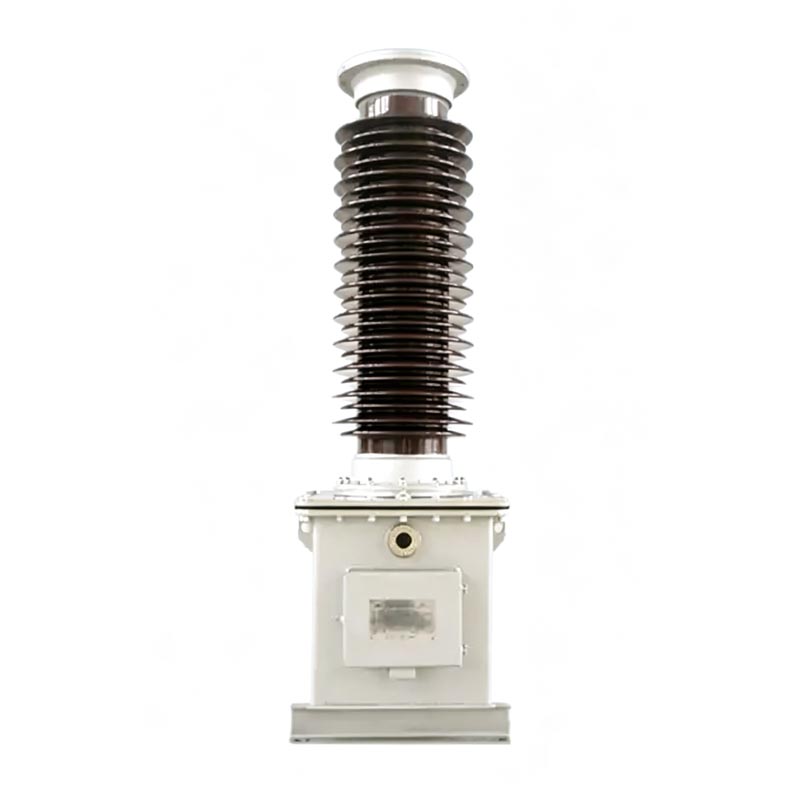

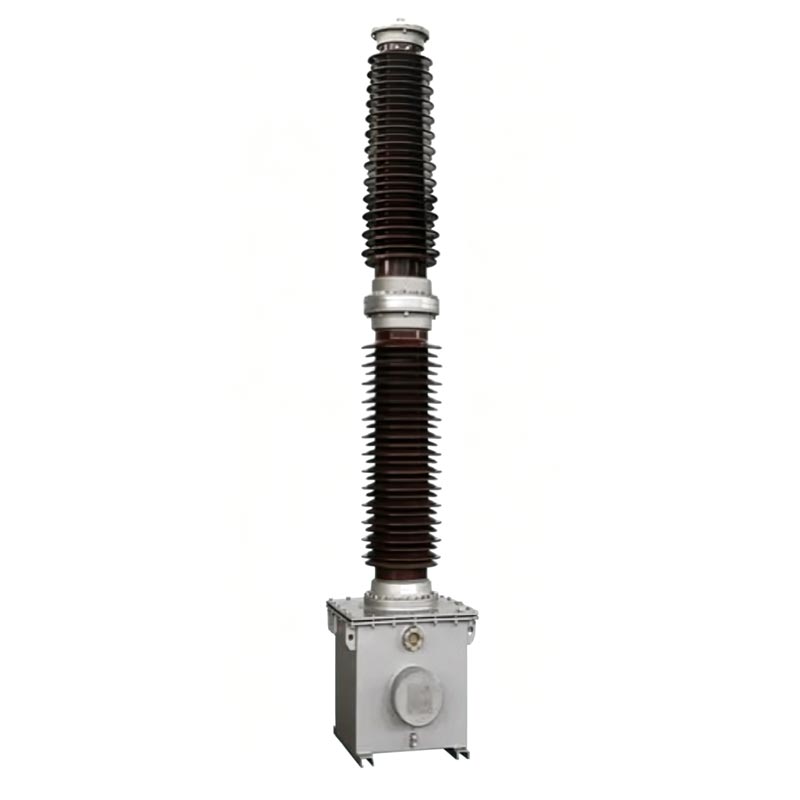

Usune TYD seeria 110 kV Pt pingetrafo on spetsiaalselt suure jõudlusega mahtuvuslik pingetrafo mõeldud 110kV kõrgepinge elektrivõrkudele. Toode kasutab mahtuvusliku pingejaotuse põhimõtet ja täielikult suletud õliga sukeldatud struktuur, vältides traditsiooniliste trafode puudusi, nagu suured ja nõrgad on häiretevastane ning sellel on suurepärane reostuskindlus, madala temperatuuritaluvus ja tuulekindlus. See seadmed integreerivad mõõtmis-, kaitse- ja kandja sideühenduse funktsioone ning on tugisammas seade 110kV jõuülekande- ja muundamissüsteemide intelligentseks kasutamiseks ja hooldamiseks.

110 kV Pt pingetrafo järgib rangelt riiklikke standardeid GB/T20840.1-2010, GB/T20840.5-2013 ja GB/T19749-2005. Selle projekteerimis-, tootmis- ja testimisprotsessid on standardiseeritud ning kõik jõudlusparameetrid vastavad nõuetele jõuseadmete ennetava testimise spetsifikatsioonid.

Kondensaatori pingetrafo

TYD-35 (66, 110/220)kV-0,01 (0,02)

Üldised juhised

Tootemudeli selgitus

- TYD: mahtuvuslike pingetrafode erikood
- 110/3: süsteemi nimifaasipinge, millega see ühildub, on 110 kV
- 0,02: mahtuvusliku pingejaguri nimimahtuvus on 0,02 μF
- Sufiksi tunnuskood: H - Reostusvastane tüüp; G - kõrgmäestikutüüp (sobib üle 2000m kõrgustele); F – sobib neutraalpunktiga, mitteefektiivselt maandatud süsteemidele

Näide: TYD110/3-0.02FH kujutab mahtuvuslikku pingetrafot, mis sobib 110 kV nullpunkti jaoks mitteefektiivselt maandatud elektrivõrgud, mille nimimahtuvus on 0,02 μF ja kõrge saastevastane reiting.

Põhistruktuuri komponendid

1. Mahtuvuslik pingejagur

Koosneb omavahel virnastatud ühenduskondensaatoritest ja pinget jagavatest kondensaatoritest. Mitu komplekti kondensaatoreid elemendid on ühendatud portselanpuksi sees järjestikku. See kasutab kvaliteetset õhukest kilet ja kondensaatorpaberit komposiitdielektrik ja on vaakumimmutatud kvaliteetse isoleerõliga. Seadmel on täielikult suletud struktuur sisseehitatud õlikompensatsiooniseadmega, et säilitada stabiilne siserõhk, vältida õli lekkimist, kõrvaldada kohapealse proovide võtmise vajadus, isoleerida tõhusalt välist niiskust ja lisandeid ning tagada stabiilne isolatsiooni jõudlus.

2. Elektromagnetiline seade

110 kV Pt pingetrafo on täielikult suletud õliga täidetud teraspaaki (mis toimib ka kondensaatori alus), sealhulgas vahetrafo, kompensatsioonireaktor ja kiirküllastusreaktor siiber. Enne tehasest lahkumist on see monteeritud koos madalpinge jagamiskondensaatoriga. Elektromagnetiline seade ja kondensaatori jaguri õliahel on täielikult isoleeritud, tagades häirete puudumise ja stabiilse töö. Sekundaarne juhtmestik ja kandelaine klemmid asuvad paagi külgseinal asuvas harukarbis, selgelt märgistatud, et hõlbustada kohapealset juhtmestikku ja hooldust.

Toote põhifunktsioonid

1. Energia mõõtmine ja pinge jälgimine

Alandab väljundit täpselt, et pakkuda standardset madalpingesignaali, pakkudes toite jaoks usaldusväärset andmetuge võrguenergia mõõtmine ja reaalajas pinge jälgimine.

2. Toitevõrgu relee kaitse

Releekaitse ja automaatjuhtimisseadmetega varustatud see võimaldab tuvastada elektrivõrgu rikkeid, sünkroniseerimise kontrollimine ja liinikaitse, vältides seadmekahjustusi ja elektrivõrgu õnnetusi, mille on põhjustanud pinge anomaaliad.

3. Kandja sideühendus

Toimib spetsiaalse sidestuskondensaatorina toiteliini kandja side jaoks, pakkudes stabiilset signaalikanalit elektrivõrgu andmeedastus ning kaugjuhtimine ja hooldus.

Tehnilised parameetrid ja töökeskkond

1. Tehnilised põhiparameetrid

- Ühilduvad töötingimused: 50/60Hz vahelduvvoolu toitesüsteem
- Sekundaarne väljundpinge: 100/√3V, 100V (standardspetsifikatsioonid)
- Dielektrilise kao puutuja: ≤0,002
- Kondensaatori viga: mitte üle ±2% tüübisildi nimiväärtusest
- Isolatsioonitakistus: ≥500MΩ (mõõdetud 2500V megohmmeetriga)
- Ülepinge töövõime: pikaajaline töö 1,2-kordse nimipingega; lühiajaline operatsioon 1.5 korda nimipinge 30 sekundit; Tüüp F võib töötada pidevalt 8 tundi 1,9-kordse nimipingega

2. Kohaldatavad keskkonnatingimused

- Töötemperatuur: -40 ℃ ~ + 45 ℃ (kohandatav eritingimuste jaoks)
- Maksimaalne tuulekiirus: 150 km/h
- Kohaldatav kõrgus: ≤2000 m (soovi korral saadaval kõrgmäestikumudelid)
- Maksimaalne jäätise paksus: 10 mm
- Reostusvastane reiting: standardklass D (roomamiskaugus ≥ 43,3 mm/kV), valikuline klass E (roomamiskaugus ≥ 53,7 mm/kV)

Insenerirakenduse juhtum

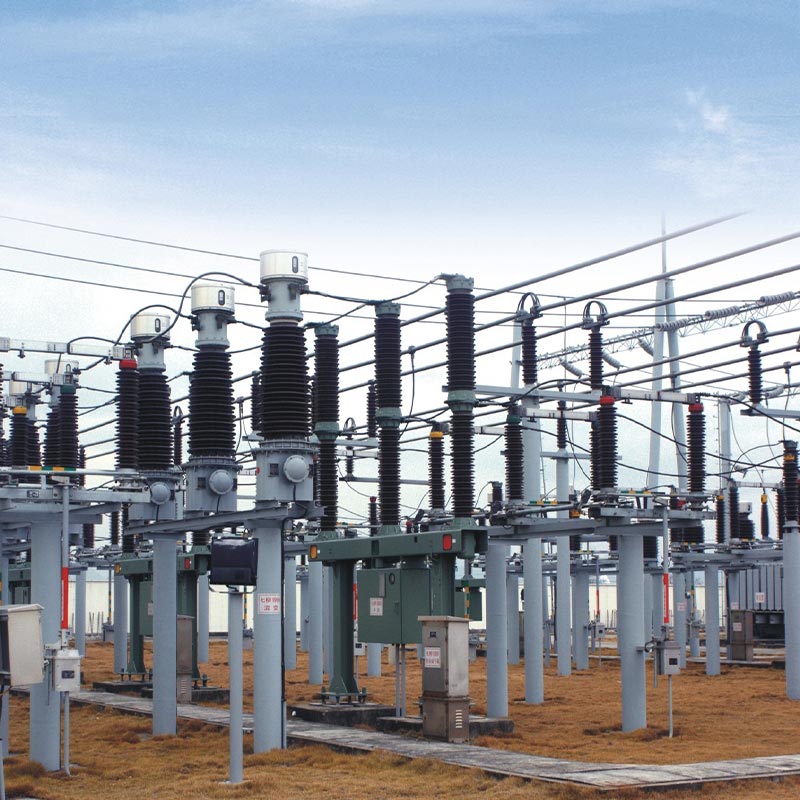

Usune TYD110/3-0.02FH saastevastast 110 kV Pt pingetrafot rakendati edukalt välistingimustes. Zhejiangi provintsi 110 kV piirkondliku alajaama renoveerimisprojekt. See alajaam teenindab ümbrust tööstuspargid ja elamurajoonid, mis nõuavad äärmiselt kõrget toiteallika stabiilsust ja seadmete töökindlust. Asub rannikualal, kus on kõrge õhuniiskus, kõrge soolasisaldus ja suur reostus ning sagedased meretuuled. projekt nõuab kõrgepingelt ranget saaste-, korrosiooni- ja vananemisvastast jõudlust varustus.

Seadmed tõsteti, paigaldati ja võeti kasutusele rangelt vastavalt tootja spetsifikatsioonidele enne kasutuselevõttu. Seda näitavad kaks aastat kohapealset käitamist ja hooldust ning regulaarseid testimisandmeid põhiparameetrid, nagu seadmete mahtuvus ja dielektriline kadu, vastavad pidevalt riiklikele standarditele, kusjuures nr probleeme, nagu õlileke, ebatavaline müra või parameetrite triivimine. Selle suurepärane saastumisvastane ja korrosioonivastane struktuur peab tõhusalt vastu ranniku soolapihustuse ja niiske õhu korrosioonile, vältides tavalisi vigu, nagu isolatsiooni vananemine ja pingekõikumised traditsioonilistes instrumenttrafodes. See täiendab stabiilselt võimsust mõõtmine, pinge jälgimine ja kandja sideühendus, mis tagab pideva ja ohutu toiteallika alajaam ning toote stabiilsuse ja kohanemisvõime täielik kontrollimine karmides välistingimustes.

Paigaldus- ja hooldusspetsifikatsioonid

1. Paigalduspunktid

Seadmed tarnitakse kondensaatori pingejaoturi + elektromagnetilise seadme komplektina. Paigaldamine peab järgige rangelt andmesildi numbreid; meelevaldne segamine ja asendamine on rangelt keelatud. Varustuse jaoks tõstmisel tuleb kasutada selleks ette nähtud tõsteavasid elektromagnetilise üksuse õlipaagi jaoks; otsene tõstmine kondensaatori portselanpuksid on keelatud. Vundament kinnitatakse M20 kõrgtugevate poltidega ja kombinesoon paigalduse kaldenurk on ≤2/1000mm, et tagada seadmete stabiilne töö.

Võtme juhtmestiku nõuded: Klambri klemmid d1 ja d2 peavad olema usaldusväärselt ühendatud; avatud vooluringid on rangelt keelatud. Kui N- ja X-klemmid ei ole kandjaseadmetega ühendatud, peavad need olema usaldusväärselt lühistatud. ajal seadme töökorras peab klemm X olema otse ja usaldusväärselt maandatud, et vältida kõrgepinge sisenemist teisese korpuse, seadmete kahjustamise ja isikliku turvalisuse ohustamise.

2.Kasutamine ja hooldus ning ohutusmeetmed

Seadmel on täielikult suletud õliga sukeldatud struktuur, mis tagab stabiilse jõudluse ja välistab vajaduse rutiinseks õliproovide võtmiseks ja testimiseks. Korrapärane hooldus nõuab ainult seadmete tihendi perioodilist kontrolli seisukord, klemmi tihedus ja tõrkeotsing ebatavaliste mürade, sekundaarsete pinge anomaaliate ja äkiliste pinge hüpped avatud kolmnurga ühenduses. Seadmete kinnituspoltide ja tihendi omavoliline lahtivõtmine struktuur on rangelt keelatud. Kondensaatori jaoturit ja elektromagnetseadet ei tohi ilma lahti võtta tootja luba. Pärast seadmete lammutamist tuleb see kohalikule keskkonnale üle anda tsentraliseeritud ja kahjutu kõrvaldamise kaitseosakond, et vältida keskkonnareostust.

Toote mõõdud.

Projekti viide

Cas-space raketi stardiprojekt

Testi aruanne

KKK

K1: Millised on erinevused Usune 110 kV Pt pingetrafo H-, G- ja F-liidetega mudelite vahel? milliste stsenaariumide jaoks need sobivad?

H on saastekindel tüüp, mis sobib rannikualadele ja tugevalt saastunud tööstuslikele stsenaariumidele, täiustatud roomamiskaugus ja korrosioonikindlus; G on kõrgmäestikutüüp, mis on optimeeritud piirkondade jaoks, mis on kõrgemad kui 2000 m, sobib madalpinge ja tugeva ultraviolettkiirguse keskkonnas; F on spetsiaalne tüüp neutraalse punkti jaoks, mis ei ole efektiivne maandus, tugevama liigpingetolerantsiga, sobib vastavatele elektrivõrgusüsteemidele. Sobiv mudel saab valida projekti geograafilise keskkonna ja elektrivõrgu süsteemi alusel.

K2: Miks on klemmide D1, D2 ja N-X lahtiühendamine seadme töötamise ajal rangelt keelatud?

D1 ja D2 on siibri klemmid. Nende avamine põhjustab siibri rikke, käivitades sisemised liigpinged ja kondensaatorite ja elektromagnetiliste seadmete püsiva kahjustuse tekitamine. Kui kandjaseadet pole ühendatud, klemmide N-X lahtiühendamine võimaldab kõrgepingel siseneda sekundaarsesse harukarpi, põletades ära sekundaarse seire- ja kaitsevahendeid ning ohutusõnnetuse põhjustamist. Klemmide ühenduste töökindlus peab olema kontrollida enne seadme kasutuselevõttu.

3. küsimus: kas Usune 110 kV Pt pingetrafo nõuab töötamise ajal perioodilist õliproovide võtmist ja testimist?

Ei, perioodiline õliproovide võtmine ja testimine pole nõutav. Elektromagnetiline seade töötab madalpingel ja a täielik tihendus- ja toimivustestide komplekt on enne tehasest lahkumist läbi viidud, tagades töökindluse tihendusvõime. Kohapealne proovide võtmine häirib seadmete siserõhu tasakaalu, mis põhjustab võimalikud probleemid, nagu õlitaseme langus, niiskuse sissetungimine ja isolatsiooni halvenemine. Ainult rutiinsed kontrollid tuleb kontrollida tihendite terviklikkust ja elektriliste parameetrite stabiilsust. Kui parameetrid on ebanormaalsed, Spetsiaalse testimise saamiseks võtke ühendust tootjaga.
