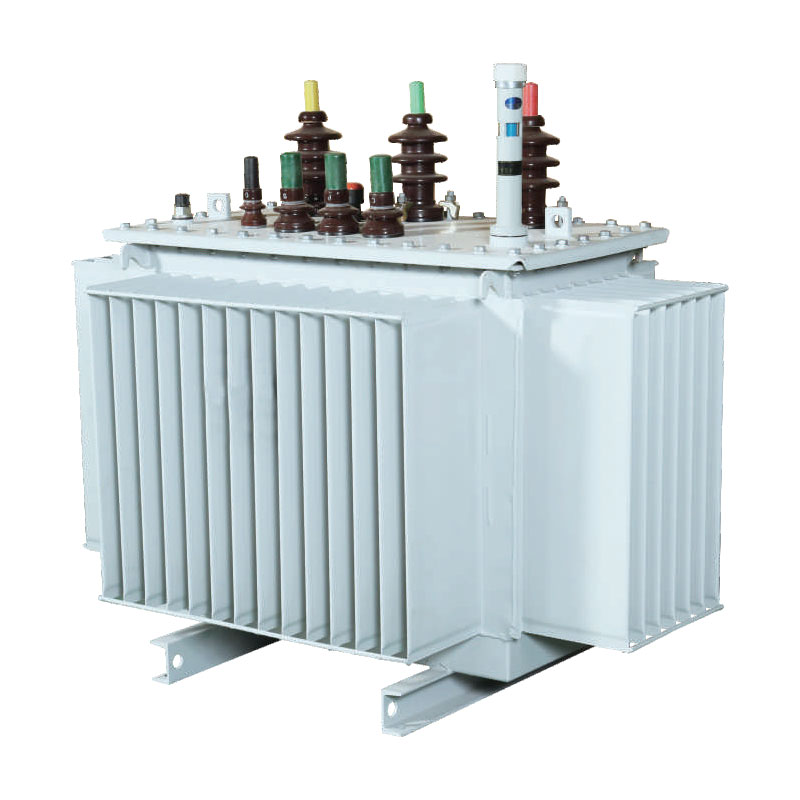

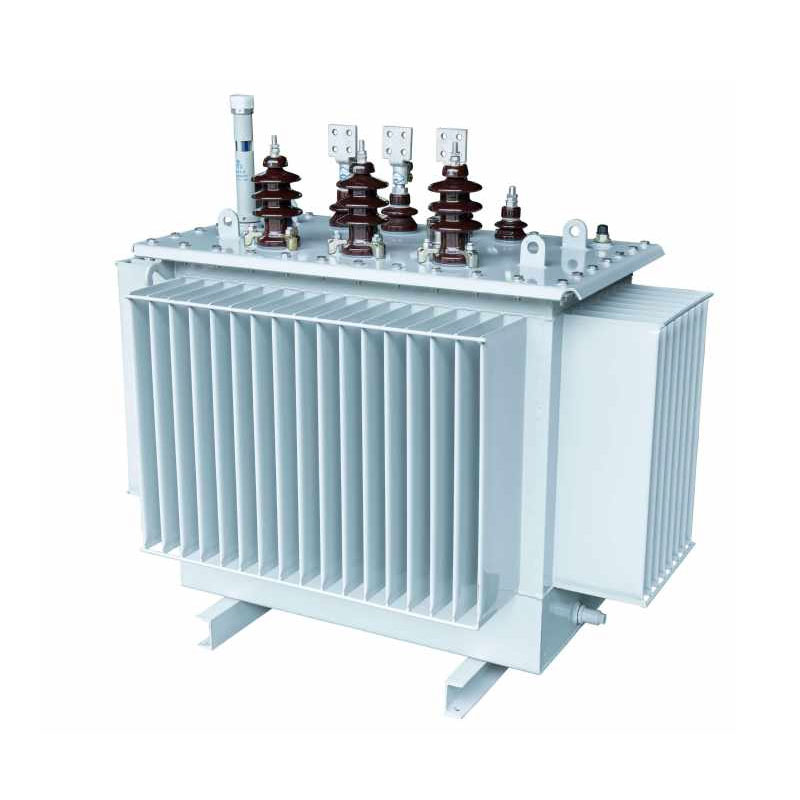

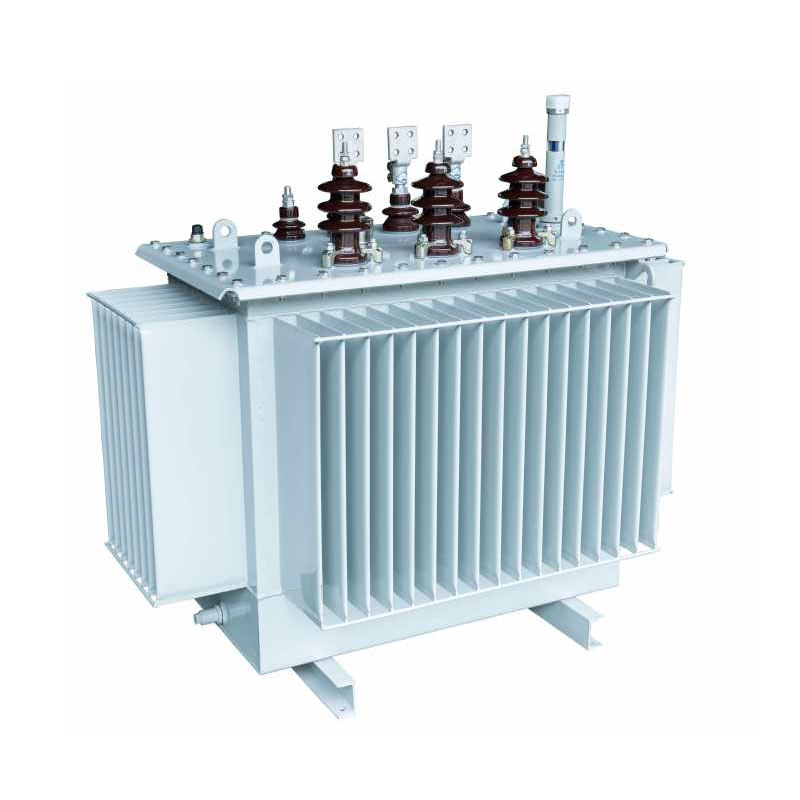

1600KVA õliga sukeldatud jaotustrafo

Usune 1600kVA õliga sukeldatud jaotustrafo on optimeeritud lahendama tavalisi tavalisi probleeme. trafod, nagu suured kaod, liigne müra, kolmefaasiline tasakaalustamatus ja halb keskkonnaga kohanemisvõime. Tuum kasutab 3D haava paigutust, mis moodustab võrdkülgse kolmnurga; magnetahel on lünkadeta, kolme võrdse pikkusega magnetteed, mille kaugus on minimaalne. Südamikusamba ristlõige läheneb märkimisväärselt ringikujulisele kujule suurendades magnetilise läbilaskvuse efektiivsust, vähendades põhjalikult tühikäigukadusid ja töömüra, saavutades täpse kolmefaasiline tasakaal ja harmooniliste häirete leevendamine.

Toode sobib 10kV, 20kV ja 36kV pingerakendustele, toode on täppisvalmistatud standardsetes rajatistes ja läbib range ja põhjaliku testimise. Sellel on stabiilne jõudlus, tugev ülekoormuskindlus ja kõrge tööohutus, mistõttu on see ideaalne valik integreerimiseks kokkupandavate või moodulalajaamadega ja eelistatud lahendus kaasaegseks nutika võrgu uuendamiseks.

Põhilised struktuuriomadused

1. Põhisüsteem

Südamikus on kasutatud suure läbilaskvusega ja väikese kadudega orienteeritud räniterasest lehte, mida on töödeldud imporditud lääne abil. Saksa Georg põikilõikeseade ja 45° õmblusteta splaissitehnika. Ränist teraslehed on vormitud mitmeastmeliseks ümmarguse ristlõikega struktuuriks, kõrvaldades täielikult magnetahela õhuvahed ja vähendades lekkevoo kaod, vähendades seeläbi tõhusalt töömüra ja koormuseta energiatarbimist. Üldine tuum struktuur on kompaktne ja stabiilne ning kõrge magnetilise küllastustakistusega, tagades pikaajalise ja sujuva varustuse operatsiooni.

2. Mähistruktuur

1600 kVA õliga sukeldatud jaotustrafo kasutab diferentseeritud mähise konstruktsiooni: kõrgepinge mähis sellel on silindriline struktuur, samas kui madalpinge mähis toetab nii silindrilist kui ka fooliumtüüpi konfiguratsioonid. See disain suurendab oluliselt seadmete vastupidavust lühistele ja välgule lööke, vältides mähise deformatsiooni või voolupingetest põhjustatud kahjustusi. Kontsentriline paigutus kõrge- ja madalpinge poolid optimeerib magnetahela jaotust, tagades ühtlasema jõuülekande ja üldise tegevuse tõhususe terviklik parandamine.

3. Paagi struktuur

Paak on valmistatud ülitäpsest külmvaltsitud terasest, kasutades spetsiaalset gofreeritud paagi tootmisliini. Selle pind on viimistletud naftakeemiaklassi korrosioonivastase kattega, mis pakub pikaajalist vastupidavust õlile ja keemiline erosioon, mistõttu sobib see erinevatesse karmidesse tööstuskeskkondadesse. Gofreeritud struktuur teenib a kahekordne eesmärk: see hõlbustab tõhusat soojuse hajumist, et stabiliseerida temperatuuri tõusu täiskoormusel töötamise ajal võttes arvesse ka trafoõli soojuspaisumist ja kokkutõmbumist. Täielikult suletud konstruktsioon isoleerib seadme õhust, aeglustades isolatsiooniõli vananemist ja pikendades oluliselt seadmeid kasutusiga.

4. Isolatsiooni struktuur

Seade kasutab A-klassi isolatsioonisüsteemi, mida iseloomustab kõrge dielektriline tugevus ja suurepärane vastupidavus kõrgele temperatuurile. Kui kõrge ja madalpinge mähised on paigutatud kontsentriliselt, siis mähistevaheline vahe kasutab sisemise optimeerimiseks komposiitstruktuuri, mis ühendab pabertoru ümbrise väikeste õlivahedega isolatsiooni paigutus ja isolatsiooni "surnud tsoonide" kõrvaldamine. See suurendab tõhusalt pingetaluvust ja isolatsiooni stabiilsus, vältides dielektrilise purunemise ja tühjenemise tõrkeid, tagades seeläbi ohutuse ja töökindluse pikaajaline operatsioon.

Toote tüüp

Majanduslik kasu ja energiasääst/heidete vähendamine

Usune 1600kVA õliga sukeldatud jaotustrafo pakub silmapaistvat energiasäästujõudlust, vähendades märkimisväärselt iga-aastaseid elektrikulusid ja kasutajate süsinikdioksiidi heitkoguseid. Järgmised põhivalemid võimaldavad seadme tööväärtust täpselt kvantifitseerida:
1. Aastase elektrikulu valem: aastane kulu (CNY/aasta) = [koormuseta kaotus (kW) + koormuskadu (kW) × (keskmine koormustegur)²] × 365 päeva × 24 tundi × elektri hind
2. Süsinikdioksiidi heitkoguste valem: aastased CO₂-heited = [koormuseta kaotus (kW) + koormuse kadu (kW) × (keskmine koormustegur)²] × 365 päeva × 24 tundi × süsinikuheitmetegur (kg-CO₂/kWh)
Võrreldes samade spetsifikatsioonidega traditsiooniliste trafodega on sellel tootel väiksemad tühikäigu- ja koormuskadud. Tüüpilistes tööstuslikes töötingimustes 60% keskmise koormusteguriga saavutab see seade märkimisväärse elektrisäästu, vähendades otseselt ettevõtte energiakulusid ja süsinikdioksiidi heitkoguseid. See on kooskõlas kahe süsiniku poliitika nõuetega, luues kasutajatele nii majanduslikku kui ka keskkonnaalast väärtust.

Tehnilised parameetrid

10kV S11 seeria kolmefaasiline õliga sukeldatud jaotustrafo

Märkus: 500 kVA ja alla selle nimivõimsusega trafode puhul on koormuse kadu tabelis rampi kohal kohaldatav Dyn11 ühendusgrupp ja kaldtee all olev koormuskadu kehtib Yyn0 ühendusrühma kohta.

10kV S13 seeria kolmefaasiline ol-sukeldatud jaotustrafo

10kV S14 seeria kolmefaasiline õliga sukeldatud jaotustrafo

Projekti viide

Cas-space raketi stardiprojekt

Testi aruanne

Pärismaailma rakendusjuhtum

Professionaalse ja usaldusväärse toiteseadmete tarnijana oli Usune 1600 kVA 10 kV õliga sukeldatud jaotustrafo edukalt kasutusele võetud linna-maavõrgu renoveerimisprojektis Donghai linnas, Lufengis, Guangdongis. Paigaldus lahendas tõhusalt ebapiisava võimsuse ja ebastabiilse toiteallikaga seotud kohalikud probleemid.

Enne uuendamist puudus piirkonna traditsioonilistel jaotusseadmetel piisav võimsus; suve tippajal nõudlus, olid tavalised probleemid, nagu pingelangused ja ülekoormusest tingitud väljasõidud, mis mõjutasid tõsiselt elamute elektrienergiat väike- ja mikroettevõtete tegevust. 2026. aastal algatas kohalik toitebüroo võrgu uuendamise projekt. Pärast toote jõudluse, energiasäästuvõimaluste ja toimimise mitmemõõtmelist võrdlust stabiilsust, valisid nad Usune'i ülitõhusa õliga sukeldatud jaotustrafo.

Projektis kasutati kokkupandavat alajaama paigaldusmudelit. Pärast kasutuselevõttu on seadmeid iseloomustanud madalad kaod, madal müratase ja suurepärane kolmefaasiline tasakaal – kõrvaldasid tõhusalt piirkonna toiteallika kitsaskohad. Seade töötab stabiilselt kõrgel temperatuuril ja suure koormusega suvetingimustes ilma ebatavalise müra või harmoonilisteta sekkumine. Mõõdetud andmed näitavad, et seadmete kaod on palju väiksemad kui standardsetel trafodel riiklikud võrdlusalused; aasta võrgu elektrikulud langesid üle 18%, millega kaasnes süsinikdioksiidi heitkoguste vähenemine. See stabiilne toiteallikas tagab elanikele usaldusväärse elektrienergia ja pideva tootmise kohalikuks töötlemiseks ettevõtetele, kehtestades projekti energiasäästliku võrgu renoveerimise etalonina Guangdongi idaosas.

KKK

K1: Milliste stsenaariumide jaoks sobib Usune 1600kVA õliga sukeldatud jaotustrafo?

Tootesari hõlmab 10kV, 20kV ja 36kV pingetasemeid, pakkudes erakordset kohanemisvõimet. See on eelkõige kasutatakse linna- ja maapiirkondade võrgu uuendamiseks, elektri jaotamiseks tööstus- ja kaevandusettevõtetele ning kasutuselevõtuks karmides tööstuskeskkondades, nagu keemia- ja toidutöötlemistehased. See sobib kokkupandavate materjalidega kaitseümbrised ja kombineeritud alajaamad ning rahuldab stsenaariumide, näiteks tunneliehituse, suure toiteallika nõudlust projektid ja suured ärikompleksid.

Q2: Millised on selle trafo peamised eelised võrreldes traditsiooniliste toodetega?

Võrreldes sama võimsusega traditsiooniliste trafodega on sellel tootel neli peamist eelist: esiteks 3D haavatud südamiku konstruktsioon koos lünkadeta magnetahelaga põhjustab väiksemaid kadusid ja väiksemat müra; teiseks optimeeritud mähis ja isolatsioonistruktuur tagavad suurepärase lühisekindluse ja parema tööohutuse; kolmandaks, tööstusliku kvaliteediga korrosioonikindel gofreeritud õlipaak sobib karmidesse töötingimustesse ja tagab a pikem kasutusiga; ja neljandaks, täpne kolmefaasiline tasakaalustamine summutab kolmandat järku harmoonilisi, tagades rohkem stabiilne toiteallika kvaliteet.

Q3: Mis on 1600kVA õliga sukeldatud jaotustrafo kasutusiga ja pikaajaline hoolduskulu?

Seadmel on täielikult suletud õlipaagi struktuur, mis isoleerib seadme õhust, aeglustades seeläbi vananemist isolatsiooniõli ja võimaldab kasutusiga üle 20 aasta. Küpse, usaldusväärse disainiga ja äärmiselt madal rikete määr, seade ei vaja sagedast hooldust – ainult õlitaseme ja töökorra perioodilist kontrolli müra on vaja. Võrreldes traditsiooniliste trafodega vähendab see oluliselt tööjõu- ja materjalikulusid koos kasutamise ja hooldusega, pakkudes suurepärast kuluefektiivsust kogu selle elutsükli jooksul.
