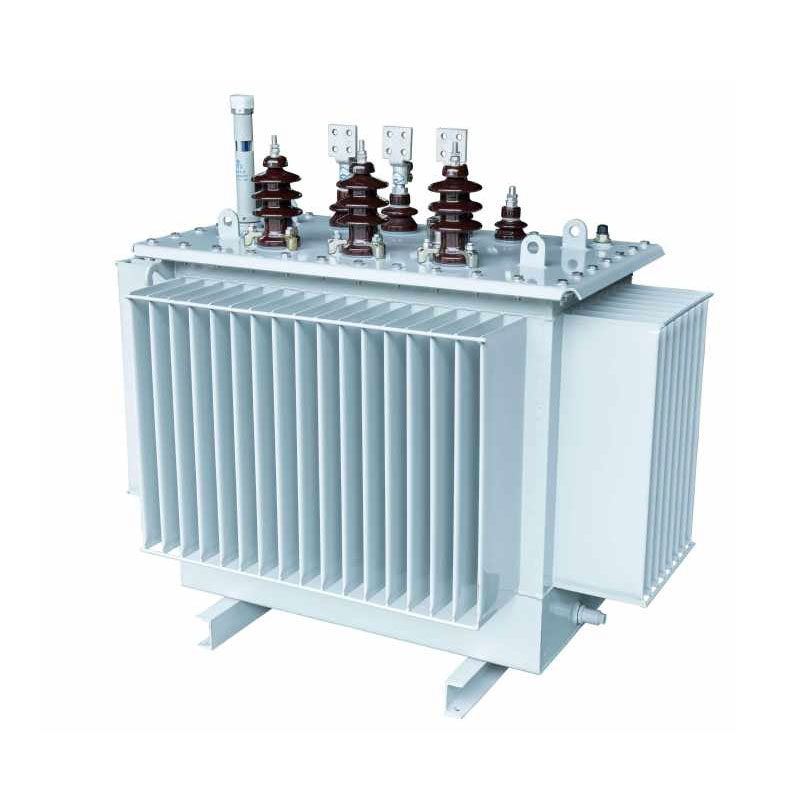

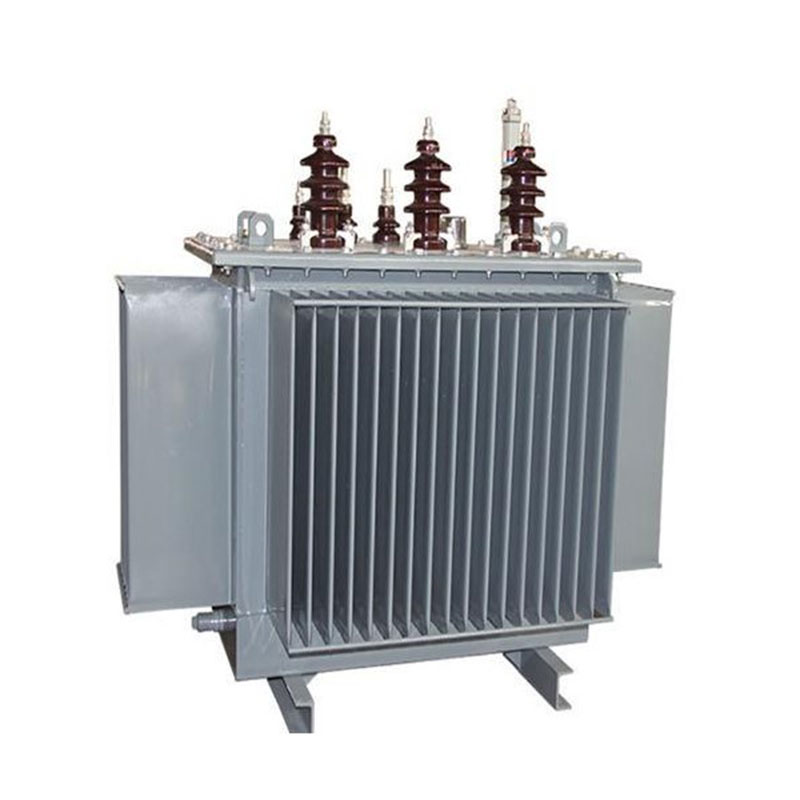

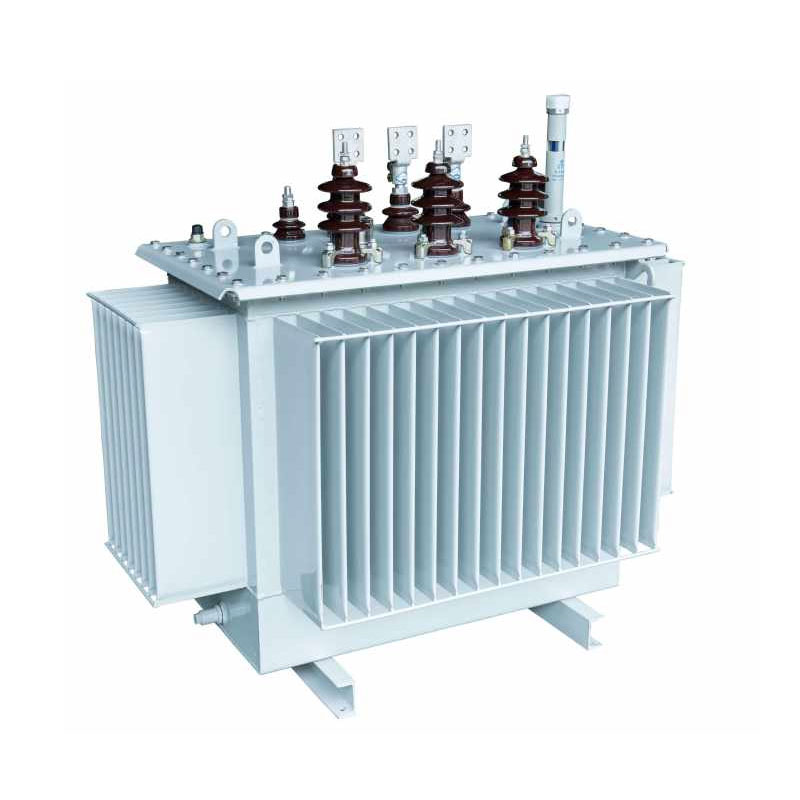

4000KVAT kolmefaasiline õliga sukeldatud trafo

Usune 4000kVA kolmefaasiline õlitrafo katab kolme peavoolu pingetaset 10kV, 20kV ja 36 kV, mis esindab täiustatud, suure tõhususega ja energiasäästlikku jaotustrafot. Traditsioonilisest eemaldumine virnastatud lamineeritud südamikustruktuurid, võtab see kasutusele võrdkülgse kolmnurkse 3D-südamiku paigutuse. Selle disaini tulemuseks on a südamiku kolonni ristlõige, mis läheneb ringile, tihe mähise sobivus ja lünkadeta magnetahel, põhimõtteliselt traditsiooniliste trafode levinud probleemide lahendamine, nagu kolmefaasiline tasakaalustamatus, suured töökaod ja liigne müra.

Standardsete tootmisliinide ja rangete kvaliteedikontrollisüsteemidega tagatud toode pakub tugevat keskkonnakaitset kohanemisvõime ja kõrge tööstabiilsus. See vastab kompleksi pikaajalisele ja usaldusväärsele toiteallika nõudmistele stsenaariumid – sealhulgas võrgu uuendamine, tööstuslik tootmine ja kokkupandavate alajaamade integreerimine – tarnimise ajal suurepärased energiasäästu eelised ja majanduslik väärtus.

Põhilised struktuuriomadused ja toote eelised

1. Optimeeritud põhistruktuur: üliväike kadu ja vaikne töö

Südamik on valmistatud kõrge puhtusastmega terale orienteeritud räniterasest lehtedest, mida on töödeldud imporditud Saksa Georgiga. ristlõikeseadmed. See kasutab täpset 45° ühendusprotsessi ja mitmeastmelist ringikujulist ristlõiget lamineerimisega moodustunud struktuur, mis vähendab tõhusalt magnetlekkeid ja hüstereesikadusid. Võrdkülgne kolmnurkne paigutus tagab, et kõigi kolme faasi magnetteed on võrdsed ja minimeeritud. Täielikult kõrvaldades magnetahela õhuvahed, vähendab disain oluliselt tühikäigukadusid ja töömüra, summutab kolmanda harmoonilise põlvkonna ja saavutab täpse kolmefaasilise võimsuse tasakaalu.

2. Tugevdatud pooli disain suurepärase lühise- ja löögikindlusega

Kõrgepinge mähis kasutab silindrilist mähist, samas kui madalpinge mähis toetab mõlemat silindrilist ja fooliumi kerimisprotsessid. Optimeeritud pooli struktuur tagab ratsionaalse magnetahela jaotuse, parandab oluliselt trafo vastupidavust lühismõjudele ja ülekoormustele, seeläbi tõhusalt mähise deformatsiooni või võrgu kõikumisest põhjustatud seadmete rikke vältimine. Kontsentriline mähise struktuur parandab üldist konstruktsiooni stabiilsust, tagades ohutu ja stabiilse töö pikaajaliste koormustingimuste korral.

3. Korrosioonikindel gofreeritud paak, mis on mõeldud karmides tingimustes ja pika kasutuseaga

Paak on valmistatud ülitäpsest külmvaltsitud terasest, kasutades selleks spetsiaalset Georgi lainepapi tootmist rida. Pind on kaetud naftakeemiaklassi spetsiaalse korrosioonivastase viimistlusega, mis on õli- ja õlikindel. keemiline korrosioon, mistõttu sobib see erinevatesse karmidesse tööstuslikesse töökeskkondadesse. Integreeritud gofreeritud konstruktsioon tagab tõhusa soojuse hajumise ja võtab automaatselt arvesse soojuspaisumist ja trafoõli kokkutõmbumine; Lisaks aeglustab õhuisolatsiooniga sisekujundus tõhusalt vananemist isolatsiooniõli, pikendades oluliselt seadme üldist kasutusiga.

4. A-klassi isolatsioonikonstruktsioon, mis tagab kõrge tööohutusteguri

4000 kVA kolmefaasilises õlitrafos on läbivalt A-klassi isolatsioonikonstruktsioon. Kõrge- ja madalpinge mähised on paigutatud kontsentriliselt, mähistevahelises vahes on kasutatud papphülsi ja väikesed õlivahed sisemise isolatsiooni ja soojuse hajumise süsteemide optimeerimiseks. See suurendab tõhusalt seadmete isolatsioonitugevus, välistab isolatsiooni purunemise juhtumid ja tagab pideva ja ohutu töö nimikoormuse ja mõõduka ülekoormuse tingimustes.

Toote tüüp

Energiasääst, süsinikdioksiidi vähendamine ja majanduslik kasu

Usune 4000kVA kolmefaasilise õliga sukeldatud trafol on suurepärane energiasäästlik jõudlus. Iga-aastane tegevus kulusid ja süsinikdioksiidi heitkoguseid saab täpselt arvutada standardsete tööstusvalemite abil, mis pakuvad andmete tuge projekti energiahinnangud ja kulude eelarvestamine:

1. Aastase elektrikulu valem: aastane elektrikulu (CNY/aasta) = [koormuseta kaotus (kW) + koormuskadu (kW) × (keskmine Load Rate)²] × 365 päeva × 24 tundi × elektri hind
2. Aastase süsinikuheite valem: aastased CO₂-heited = [koormuseta kaotus (kW) + koormuse kadu (kW) × (keskmine koormusmäär)²] × 365 päeva × 24 tundi × süsinikuheitmetegur (kg-CO₂/kWh)

Võrreldes sama võimsusega traditsiooniliste trafodega on sellel tootel väiksemad tühikäigu- ja koormuskadud. sisse stsenaariumid, mis nõuavad pikaajalist pidevat toimimist (nt tööstuslik tootmine ja linna elektrivõrgud), seda tõhusalt alandab elektrikulusid ja vähendab süsinikdioksiidi heitkoguseid. See vastab täielikult võrgu energiasäästu standarditele ja roheline tööstusliku tootmise nõuded, pakkudes silmapaistvat majanduslikku ja keskkonnaalast kasu.

Tehnilised parameetrid

10kV S11 seeria kolmefaasiline õliga sukeldatud jaotustrafo

Märkus: 500 kVA ja alla selle nimivõimsusega trafode puhul on koormuse kadu tabelis rampi kohal kohaldatav Dyn11 ühendusgrupp ja kaldtee all olev koormuskadu kehtib Yyn0 ühendusrühma kohta.

10kV S13 seeria kolmefaasiline ol-sukeldatud jaotustrafo

10kV S14 seeria kolmefaasiline õliga sukeldatud jaotustrafo

Projekti viide

Cas-space raketi stardiprojekt

Testi aruanne

Praktilise inseneri rakendusjuhtumid

Juhtum 1: tekstiilitööstuspargi elektrijaotusprojekt

Shandongi suur tekstiilikontsern kasutab oma tootmisliine pidevalt aastaringselt, nõudes äärmiselt kõrgeid nõudeid toiteallika stabiilsus. Projektis kasutatakse mitut Usune 4000kVA 10kV õliga sukeldatud trafot. pargi tuumaelektrijaotus. Alates kasutuselevõtust on seadmed töötanud sujuvalt, madala müratasemega ja madalalt energiatarbimist. See lahendas varasemad probleemid, nagu kolmefaasiline pinge ebastabiilsus ja suur energiatarbimine mis on seotud vananevate trafodega – vähendades seeläbi tõhusalt ettevõtte iga-aastast elektrienergiat ning O&M kulud, tagades samas tekstiilitootmisliinidele stabiilse toiteallika.

Juhtum 2: linna kokkupandavate alajaamade tugiprojekt

Lõuna-Hiina rannikulinna elektrivõrgu uuendamise projekti jaoks kasutage Usune 4000 kVA 20 kV õliga sukeldatud trafosid valiti kokkupandavate alajaamade varustamiseks. Sellel on kompaktne struktuur ja tugev keskkond kohanemisvõimega, sobib toode ideaalselt kompaktsesse linnaplaneeringusse ja talub keerulist välitööd tingimused. Seadmed on töötanud ohutult üle kahe aasta ilma harmooniliste häireteta ja stabiilselt väljundpinge, parandades oluliselt linna äri- ja elamupiirkondade toiteallika kvaliteeti ning hõlbustades linna võrgu uuendamise tõhusat rakendamist.

KKK

K1: Milliseid pingeväärtusi ja rakendusstsenaariume toetab Usune 4000kVA õlitrafo?

See toode toetab kolme peavoolu pinget – 10 kV, 20 kV ja 36 kV –, mis hõlmavad standardseid tsiviil- ja tööstuslikke pingeid. elektrijaotuse stsenaariumid. See sobib eriti hästi linna- ja maapiirkondade võrgu uuendamiseks ja toiteallikaks tööstus- ja kaevandusettevõtted. See integreerub sujuvalt moodulalajaamade ja kokkupandavate konteineritega alajaamad, mis demonstreerivad erakordset mitmekülgsust erinevates rakendustes.

Q2: Millised on selle toote peamised energiasäästu eelised võrreldes traditsiooniliste trafodega?

Tootel on 3D võrdkülgne kolmnurkne haava südamiku struktuur; magnetahel on lünkadeta, kusjuures kolmefaasilised magnetteed on nii lühimad kui ka võrdse pikkusega, mis vähendab drastiliselt tühikoormust ja magnetilisust lekkekaod. Koos räniterasest täppislõike ja optimeeritud mähisstruktuuriga minimeerib see tööenergia tarbimine ja müra. Pikaajaline töötamine annab märkimisväärse elektrikulude vähenemise ja süsinikdioksiidi heitkoguseid, mis vastavad täielikult riikliku energiatõhususe standarditele.

Q3: Kuidas 4000kVA kolmefaasiline õliga sukeltrafo toimib keskkonnaga kohanemise ja kasutusiga?

Seadmed kasutavad A-klassi isolatsiooni ja tööstusliku kvaliteediga korrosioonivastaseid katteid, mis võimaldavad neil taluda õli. saastumine, keemiline korrosioon ja temperatuurikõikumised – mis muudab selle sobivaks erinevateks karmideks töödeks tingimused. Gofreeritud õlipaak isoleerib seadme õhust, aeglustades tõhusalt isolatsiooniõli vananemist ja õlivahetuste ja hoolduste sageduse vähendamine. Tavalistes töötingimustes pakub trafo a pikk kasutusiga ja madalad hoolduskulud, tagades stabiilse jõudluse erinevates keskkondades, näiteks tööstuses tootmisrajatised ja väliselektrivõrgud.
