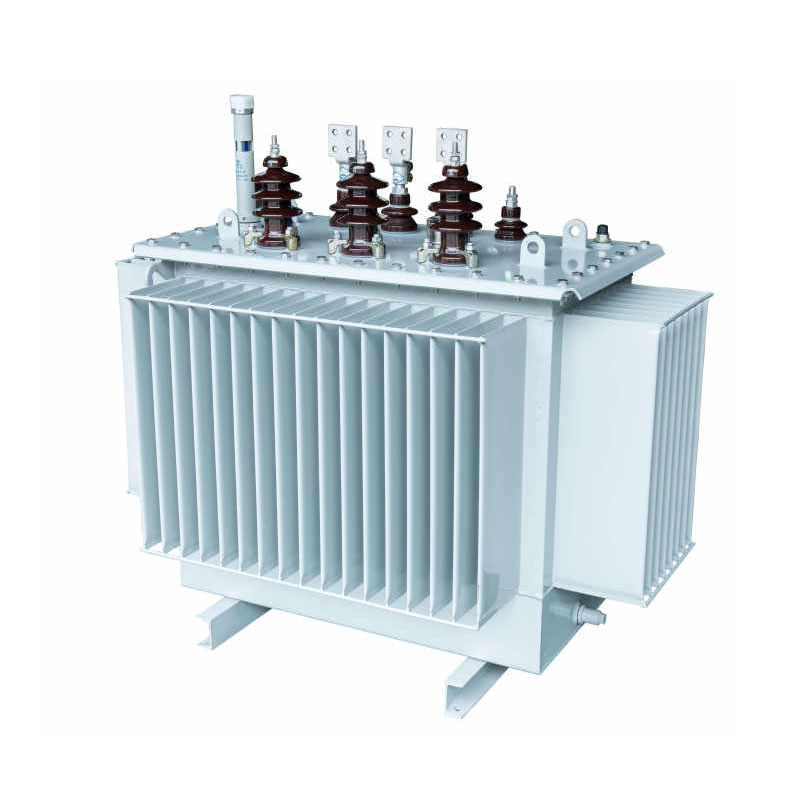

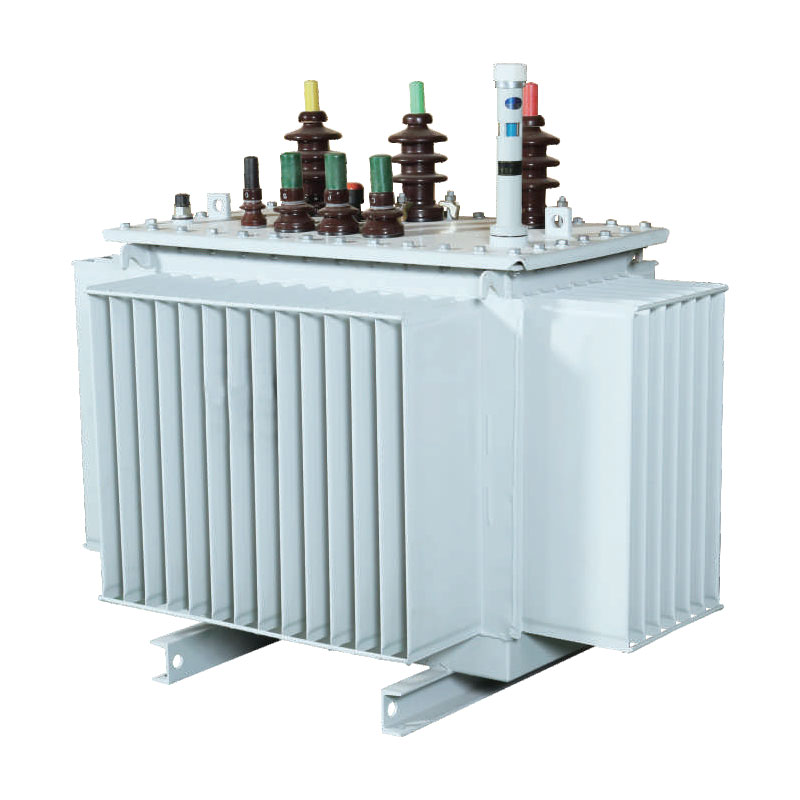

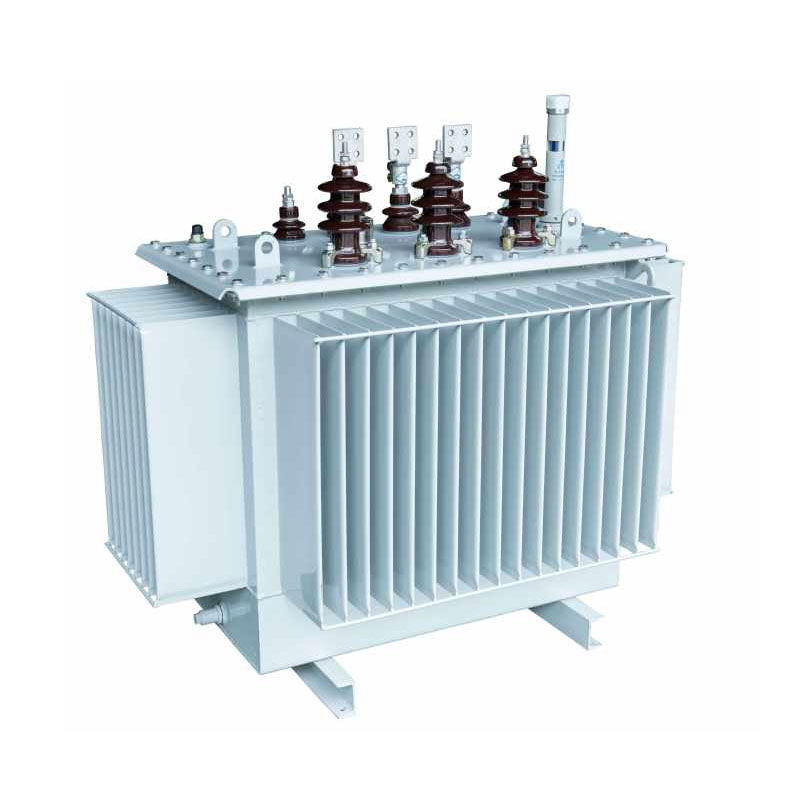

2500 KVA vedelikku sukeldatud jaotustrafod

Optimeeritud 10 kV, 20 kV ja 36 kV keskpinge jaotusrakenduste jaoks, Usune 2500 kVA vedelikku sukeldatud jaotus trafod erinevad traditsioonilistest virnastatud südamikuga mudelitest, kasutades võrdkülgset kolmnurkset 3D-südamiku struktuuri, mille tulemuseks on tõhusam magnetahela süsteem. Disain saavutab lünkadeta magnetahela võrdse ja minimaalsed teepikkused kõigis kolmes faasis, vähendades märkimisväärselt tühikäigukadusid ja töömüra, tagades samas ülitäpne kolmefaasiline tasakaal ja kolmanda harmoonilise summutus. Kombineeritud küpse õliga sukeldatud isolatsiooniga tehnoloogia ja tööstusliku korrosioonivastase disainiga kohanevad trafod keeruliste töötingimustega ja täielikult vastama kaasaegsete nutikate võrkude standardimisnõuetele.

Need trafod, mis on toodetud ja testitud rangelt kooskõlas tööstusstandarditega, sobivad võrgu uuendamiseks linna- ja maapiirkondades, samuti tööstus- ja kaevandusettevõtete elektrivarustus. Need integreeruvad sujuvalt kombineeritud trafod ja kokkupandavad alajaamad, mis pakuvad suurt mitmekülgsust ja kõrget töövõimet stabiilsus.

Põhilised struktuuriomadused ja tehnilised eelised

1. Optimeeritud südamiku struktuur: madal kadu ja madal müratase

Südamikus on kasutatud suure läbilaskvusega madala hüstereesiga terale orienteeritud räniterasest lehti. Need on täppislõikega kasutades Saksa GEORG ristlõikeseadmeid ja monteeritud 45° õmblusteta liiteprotsessiga. Lehed on virnastatud moodustavad mitmeastmelise ringikujulise ristlõike, välistades täielikult magnetlekke ja õhuvahe kaod. See vähendab tõhusalt tühivoolutarbimist ja töömüra, tagades magnetahela pikaajalise stabiilsuse ja ühtlane jõudlus.

2. Suure tugevusega mähise disain suurepärase lühiskindlusega

2500 kVA vedelikku sukeldatud jaotustrafodel on diferentseeritud mähise konfiguratsioon: kõrgepinge mähis kasutab silindrilist struktuuri, samas kui madalpinge mähis pakub valikut silindrilise ja fooliumtüüpi vahel struktuurid. See disain suurendab oluliselt seadmete vastupidavust lühiselöögile ja mehaanilistele löökidele stabiilsus, vältides tõhusalt mähise deformatsiooni või võrgu äkilistest lühistest põhjustatud kahjustusi. Lisaks sellele optimeerib magnetvälja jaotust, tagades magnetahela tõhusama töö ja suurema üldvõimsuse ülekande efektiivsus.

3. Tööstusliku kvaliteediga paak, mis pakub suurt vastupidavust ja mitmekülgsust

Paak on valmistatud ülitäpsetest külmvaltsitud teraslehtedest, mis on valmistatud spetsiaalsel GEORG gofreeritud papil. tankide tootmisliin. Pind on viimistletud naftakeemiaklassi korrosioonivastase kattega, mis on õlikindel, kemikaalid ja oksüdatsioon, mistõttu sobib see karmidesse tööstuskeskkondadesse ja välistingimustesse. The gofreeritud konstruktsioon tagab tõhusa soojuse hajumise, võttes samal ajal arvesse soojuspaisumist ja kokkutõmbumist isolatsiooniõli töötamise ajal. Täielikult suletud konstruktsioon isoleerib seadme õhust, aeglustades oluliselt isolatsiooniõli vananemine ja seadmete üldise kasutusea pikendamine.

4. A-klassi isolatsioonikonstruktsioon, mis tagab ohutu ja stabiilse töö

Seadmes on A-klassi isolatsioonisüsteem kontsentriliste kõrge- ja madalpingepoolide paigutusega; a inter-coil gap kasutab struktuuri, mis ühendab papist ümbrised väikeste õlivahetõketega. See kihiline isolatsioonikonstruktsioon jaotab ühtlaselt elektrivälja pinget ja suurendab tõhusalt üldist isolatsioonitugevust vältides isolatsiooni purunemist ja tühjenemisvigu, tagades seeläbi ohutu ja pikaajalise töö mõlema nimiväärtuse korral ja osalise koormuse tingimused.

Toote tüüp

Energiasääst ja majanduslik kasu

Usune 2500kVA vedelikku sukeldatud jaotustrafo pakub olulisi energiasäästueeliseid tõhusalt ettevõtete tegevuskulude ja süsinikdioksiidi heitkoguste vähendamine. Allpool toodud põhihüvitise arvutamise valemid võimaldavad majandusliku ja keskkonnaväärtuse täpseks kvantifitseerimiseks:

1. Aastase elektrikulu valem: aastane elektrikulu (CNY/aasta) = [koormuseta kaotus (kW) + koormuskadu (kW) × (keskmine Koormustegur)²] × 365 päeva × 24 tundi × Elektrihind
2. Süsinikdioksiidi heitkoguste valem: aastased CO₂-heited = [koormuseta kaotus (kW) + koormuse kadu (kW) × (keskmine koormustegur)²] × 365 päevad × 24 tundi × süsinikuheitmetegur (kg-CO₂/kWh)

Võrreldes sama võimsusega traditsiooniliste trafodega on sellel tootel väiksemad tühikäigu- ja koormuskadud. Pikaajaline töötamine alandab pidevalt elektrikulusid ja süsinikdioksiidi heitkoguseid, ühtlustades "Dual Carboniga" poliitika ja ettevõtte rohelise tootmise standardid, pakkudes samal ajal silmapaistvat majanduslikku ja keskkonnaalast kasu.

Tehnilised parameetrid

10kV S11 seeria kolmefaasiline õliga sukeldatud jaotustrafo

Märkus: 500 kVA ja alla selle nimivõimsusega trafode puhul on koormuse kadu tabelis rampi kohal kohaldatav Dyn11 ühendusgrupp ja kaldtee all olev koormuskadu kehtib Yyn0 ühendusrühma kohta.

10kV S13 seeria kolmefaasiline ol-sukeldatud jaotustrafo

10kV S14 seeria kolmefaasiline õliga sukeldatud jaotustrafo

Projekti viide

Cas-space raketi stardiprojekt

Testi aruanne

Pärismaailma rakendusjuhtum

2025. aastal võeti ühes võtmes edukalt kasutusele kaheksa Usune 2500 kVA 10 kV vedelikku sukeldatud jaotustrafot. linna-maavõrgu renoveerimise projekt Shouguangis, Shandongis. Need üksused varustavad elektriga kaasaegseid põllumajanduslikke kasvuhooneid, tööstuspargid ja elamupiirkonnad – rakendused, mis nõuavad rangeid standardeid seadmete stabiilsuse ja energia osas tõhusus ja keskkonnaga kohanemisvõime.

Pärast kasutuselevõttu töötasid kokkupandavad alajaamaplokid aastaringselt stabiilselt ja tõrgeteta. Mõõdetud töömüra jäi alla 55 dB, kolmefaasiline tasakaalustamatus oli alla 1% ja kolmanda harmoonilise summutus esitus oli suurepärane. Võrreldes vanade trafodega, mille nad välja vahetasid, saavutas projekt 17,8% vähenemise kogukaod ja säästsid üle 260 000 CNY aastas elektrikuludelt. Täielikult suletud paagi disain kõrvaldab probleemid seotud õli vananemise ja lekkega; tõrkevaba aastane toimivus kinnitab täielikult toote stabiilsust ja energiasäästu eelised linna-maa võrgukeskkonnas.

KKK

K1: Milliseid pingetasemeid ja rakendusstsenaariume kasutavad Usune 2500kVA vedelik sukeldatud jaotustrafod toetada?

Tootesari hõlmab keskpinge tasemeid 10kV, 20kV ja 36kV, mistõttu sobib see linna-maa võrgule. renoveerimistööde, tööstus- ja kaevandusettevõtete, kommertsparkide ja elamute elektrivarustuse stsenaariumid. Kombineeritud trafode ja kokkupandavate alajaamade jaoks on rakendatud spetsiaalseid optimeerimisi, mis võimaldavad need vastavad paigaldus- ja töönõuetele väliskeskkonnas, karmides tööstustingimustes ja kompaktsed linnajaotuskohad.

Q2: Millised on selle toote peamised eelised võrreldes sama võimsusega traditsiooniliste trafodega?

Sellel on kolm peamist eelist: esiteks, see kasutab lünkadeta kolmemõõtmelist haava südamiku struktuuri, mille tulemuseks on väiksemad kaod ja müra, samuti tasakaalustatum ja stabiilsem kolmefaasiline toiteallikas. Teiseks optimeeritud mähis ja paagi konstruktsioonid tagavad suurepärase lühise- ja korrosioonikindluse, mis vähendab seadmete rikete määra. Kolmandaks aeglustab täielikult suletud õhuisolatsiooniga konstruktsioon isoleerõli vananemist, pikendades selle kasutusiga rohkem kui 20% võrreldes traditsiooniliste seadmetega ning vähendades pikaajalisi kasutus- ja hoolduskulusid.

3. küsimus: millised on 2500 kVA vedelikke sukeldatud jaotustrafode energiasäästu ja süsiniku vähendamise eelised? näidatud tegelikus töös?

Toode minimeerib töökadusid tekkekohas optimeeritud magnetahelate ja konstruktsiooni disaini kaudu; mõõdetud tühi- ja koormuskaod ületavad riiklikele standarditele vastavate traditsiooniliste seadmete oma. Põhineb standardiseeritud energiatarbimise ja süsinikdioksiidi heitkoguste valemid, pikaajaline töö vähendab järjekindlalt elektrienergiat ettevõtete kulud. Lisaks vähendavad energiakadud otseselt süsinikdioksiidi heitkoguseid toiteallika poolel, hõlbustades võrguprojektide ja tootmisettevõtete rohelisi ja vähese CO2-heitega uuendusi, pakkudes seeläbi mõlemat majanduslik ja keskkonnaväärtus.
