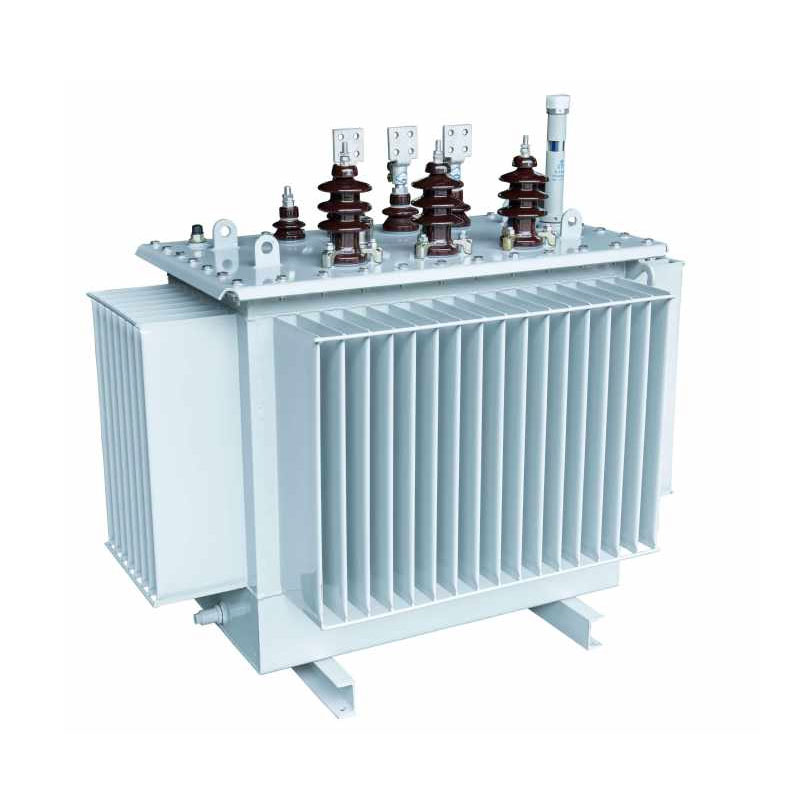

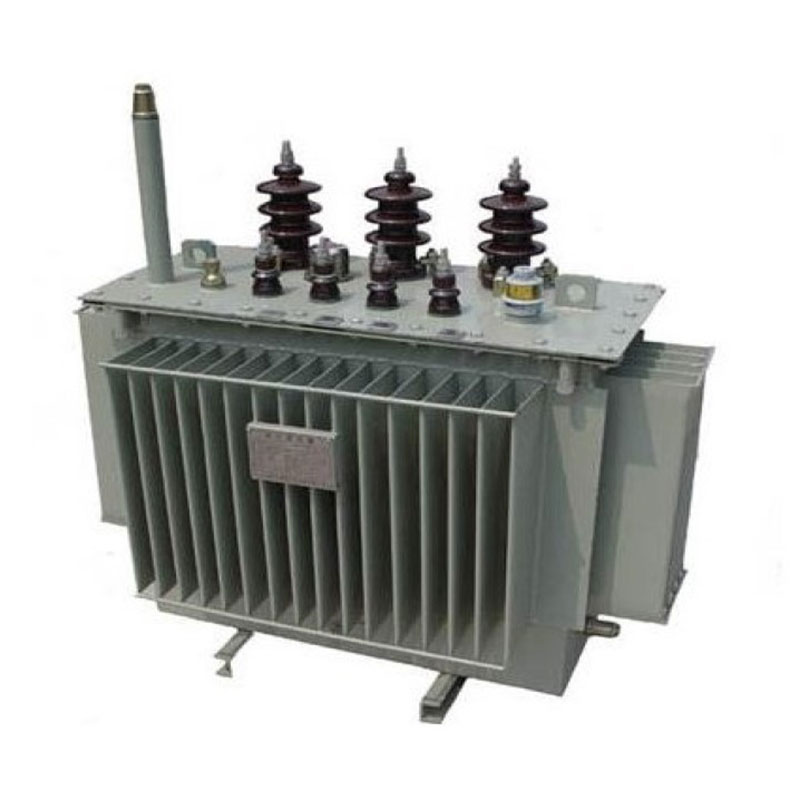

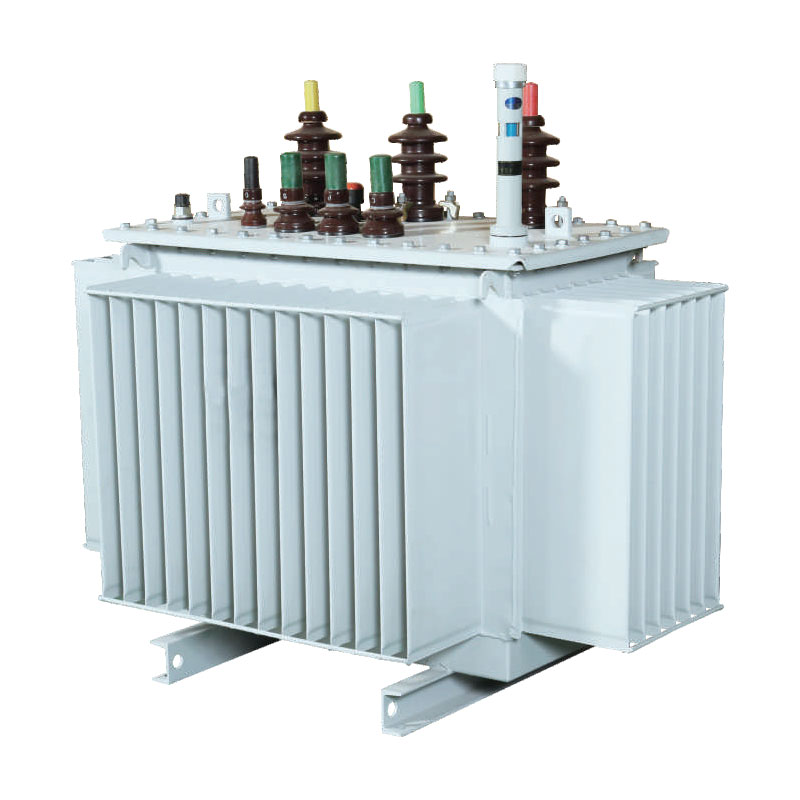

630 kVA õliga sukeldatud isejahutusega trafo

See 630 kVA õliga sukeldatud isejahutusega trafo esindab uue põlvkonna suure jõudlusega jaotust trafod. Selle südamikus on kasutatud 3D haava konstruktsiooni, mis põhineb võrdkülgse kolmnurga konfiguratsioonil, tagades võimalikult lühikese ja võrdse pikkusega magnetteed kõigi kolme faasi jaoks null õhuvahega, samas kui südamiku kolonni ristlõige läheneb ringile. Võrreldes traditsiooniliste seadmetega vähendab see tõhusalt kadusid ja müra, saavutab täpsuse kolmefaasiline tasakaal, summutab kolmanda harmoonilise ja pakub oluliselt optimeeritud elektrilist jõudlust.

Toetades pingetasemeid 10 kV, 20 kV ja 36 kV, kasutab seade õliga sukeldatud isejahutusmeetodit, mis ei nõua välised jahutusseadmed, mis tagavad lihtsa kasutamise ja hooldamise ning tugeva kohanemisvõime erinevate töödega tingimused. Seda kasutatakse laialdaselt linna- ja maavõrkudes, tööstus- ja kaevandusettevõtetes ning integreeritud alajaamades rakendusi. Usaldusväärne toiteseadmete tarnija Usune pakub küpse tarneahela toel standardiseeritud, kvaliteetsed tooted ja igakülgsed tugiteenused ülemaailmsetele klientidele.

Põhilised struktuuriomadused ja tehnilised eelised

1. Suure täpsusega madala kadudega südamik

Südamik on valmistatud suure läbilaskvusega terale orienteeritud räniterasest lehtedest, mida on töödeldud imporditud GEORG abil. ristlõikeseadmed ja 45° õmblusteta splaissitehnika, et täielikult kõrvaldada magnetahela õhupilud. The lehed vormitakse mitmeastmeliseks ümmarguse ristlõikega, vähendades märkimisväärselt magnetilist vastumeelsust, koormuseta kaod ja töömüra. See disain lahendab traditsiooniliste trafode, näiteks kolmefaasiliste trafode tavapärased probleemid tasakaalustamatust ja suuri kadusid – tagades sellega pikaajalise ja madala tarbimisega töö.

2. ülitugev, löögikindel pooli struktuur

Kõrgepinge mähis kasutab silindrilist struktuuri, samas kui madalpinge mähis pakub valikut silindrilised ja fooliumkonfiguratsioonid, mis sobivad konkreetsetele töötingimustele. See disain optimeerib magnetvoogu jaotus, suurendades tõhusalt seadmete vastupidavust lühistele ja äikesepingetele lokaalse ülekuumenemise vältimine. See tagab suurepärase tööstabiilsuse ja häirekindluse, muutes selle sobib keerulistes keskkondades, nagu tööstusobjektid ja välised elektrivõrgud.

3. Korrosioonikindel, vastupidav gofreeritud õlipaak

Paak on valmistatud täppis-külmvaltsitud terasest, kasutades spetsiaalset gofreeritud paagi tootmisliini ja sellel on korrosioonivastane pinnakate, mis võimaldab tal taluda karmides tingimustes, näiteks kokkupuudet õliga ja keemiline korrosioon. Gofreeritud disain ühendab tõhusa soojuse hajumise ja adaptiivse deformatsiooni võimed; see võtab arvesse isolatsiooniõli soojuspaisumist ja kokkutõmbumist, säilitab tervikliku õhu tihend, mis aeglustab õli vananemist ja pikendab oluliselt seadme kasutusiga.

4. Kõrge turvalisusega isolatsioonistruktuur

630 kVA õliga sukeldatud isejahutusega trafo kasutab A-klassi isolatsioonistruktuuri kontsentrilise kõrge ja madalpinge mähised. Rullidevahelisel isolatsioonil on komposiitkonstruktsioon, mis ühendab papphülsid väikestega õlivahed – kõrge dielektrilise tugevuse ja suurepärase tihendusvõime tagamiseks. See disain leevendab tõhusalt ohutusriskid, nagu lekked, lühised ja isolatsiooni rike, toetab 24-tunnist pidevat tööd ja vastab riiklikele toiteohutusstandarditele.

Toote tüüp

Energiasäästu ja majandusliku kasu analüüs

630 kVA õliga sukeldatud isejahutusega trafo pakub erakordseid energiasäästu ja süsiniku vähendamise võimalusi. Standardsed valemid võimaldavad täpselt arvutada aastased elektrikulud ja süsinikdioksiidi heitkogused, pakkudes andmepõhine tugi ettevõtte energiatõhususe uuendamiseks ja kulude haldamiseks. Põhivalemid on järgmised:

1. Aastase elektrikulu valem: aastane elektrikulu (CNY/aasta) = [koormuseta kaotus (kW) + koormuskadu (kW) × (keskmine Koormustegur)²] × 365 × 24 × Elektri hind
2. Aastase CO₂-heite valem: aastane süsinikuheide (kg) = [koormuseta kaotus (kW) + koormuse kadu (kW) × (keskmine koormus Tegur)²] × 365 × 24 × süsinikuheitmetegur (kg-CO₂/kWh)

Võrreldes traditsiooniliste vananenud trafodega on sellel tootel märkimisväärselt väiksemad tühikäigu- ja koormuskadud elektrikulude ja süsinikdioksiidi heitkoguste vähendamine kooskõlas rohelise energia uuendamise poliitikaga. See pakub kõrget kulutõhusus pikaajaliseks tööks ja lühikese tasuvusajaga, pakkudes nii majanduslikku kui ka keskkonnaalast väärtust.

Tehnilised parameetrid

10kV S11 seeria kolmefaasiline õliga sukeldatud jaotustrafo

Märkus: 500 kVA ja alla selle nimivõimsusega trafode puhul on koormuse kadu tabelis rampi kohal kohaldatav Dyn11 ühendusgrupp ja kaldtee all olev koormuskadu kehtib Yyn0 ühendusrühma kohta.

10kV S13 seeria kolmefaasiline ol-sukeldatud jaotustrafo

10kV S14 seeria kolmefaasiline õliga sukeldatud jaotustrafo

Projekti viide

Cas-space raketi stardiprojekt

Testi aruanne

Reaalse maailma rakendusjuhtumid

1. Linna- ja maapiirkondade võrgu uuendamise projekt

Zhejiangi maapiirkondade võrgu uuendamise projektis asendati vananenud ja suure kadudega seadmeid partiidena. Adresseerimine probleeme, nagu olulised koormuse kõikumised, kolmefaasiline tasakaalustamatus ja ülemäärased harmoonilised, see toode – kasutades ära 3D-mähitud südamiku eeliseid pinge stabiliseerimiseks ja tasakaalustamiseks – oluliselt täiustatud toiteallika kvaliteet. Välimõõtmised näitasid tühikäigukadude vähenemist üle 30% ühiku kohta ja 40% langust jaotuspiirkonna toiteallika rikete määr. Korter sobib hästi keerukaks maapiirkonnas tegutsemiseks tingimused, hõlbustades energiatõhusa võrgu uuendamist.

2. Raskeveokite laadimisjaama projekt

Suzhous asuv raskeveokite laadimisjaam võttis selle trafo mudeli toetuseks kasutusele mitu ühikut toimingud, mis hõlmavad laadimishunnikute sagedast käivitamist/seiskamist ja äkilisi koormuse muutusi. Suurepärase kuumusega hajumise jõudlus (õlisse sukeldatud isejahutus), trafo säilitab stabiilse ja juhitava mähise temperatuurid täiskoormusel töötamise ajal ilma ülekuumenemisega seotud väljalülitusteta. See tagab 24-tunnise katkestusteta töö jaama käitamine, vähendades tõhusalt hoolduse ja seisakutega seotud kulusid.

KKK

Q1: millised pingetasemed ja rakendusstsenaariumid ühilduvad Usune 630kVA õliga sukeldatud isejahutusega trafo?

Toode toetab kõiki peavoolu kõrgepinge nimiväärtusi (10kV, 20kV ja 36kV) ning sobib rakendustele näiteks linna- ja maavõrgu uuendamine, tööstus- ja kaevanduste elektrijaotus, laadimisjaamad ja kokkupandavad või moodulalajaamad. Sellel on ventilaatorivaba õliga sukeldatud isejahutav disain, mis sobib välitingimustes kasutamiseks paigaldus; see on vastupidav äärmuslikele temperatuuridele, tolmule ja kergele korrosioonile, pakkudes erakordset kohanemisvõimet erinevatele töötingimustele.

2. küsimus: millised on selle trafo konkreetsed energiasäästu eelised ja kuidas see kulusid vähendab?

Toote põhiline energiasäästufunktsioon on selle 3D-lünkadeta keritud südamiku struktuur, mis vähendab oluliselt magneti vooluringi, tühikäigu- ja koormuskadusid, vähendades samal ajal tõhusalt harmoonilisi ja soojusega seotud kadusid. Standardi all töötingimustes vähendab see üldist energiatarbimist 20–30% võrreldes tavaliste seadmetega sama võimsus. See toob kaasa märkimisväärse kokkuhoiu iga-aastastes elektrikuludes ja vähendab süsinikdioksiidi heitkoguseid rohelise energia poliitikaga ja pakkudes silmapaistvat pikaajalist majanduslikku kasu.

Q3: Millised on eelised seoses seadmete kasutusiga ning igapäevase töö ja hooldusega (O&M)?

Seadmes on kasutatud õhkisolatsiooniga gofreeritud õlipaaki ja A-klassi korrosioonivastaseid isolatsioonimaterjale, mis aeglustab oluliselt õli ja seadme enda vananemist, mille tulemuseks on standardsest pikem kasutusiga trafod. Sellel on madal rikete määr ja tugev vastupidavus löökidele ja häiretele. Rutiinne hooldus nõuab ainult perioodilist õlitaseme ja isolatsiooni oleku kontrolli, muutes O&M lihtsaks ja kulutõhusaks – ideaalne stsenaariumide jaoks, mis nõuavad pikaajalist katkematut tööd.
