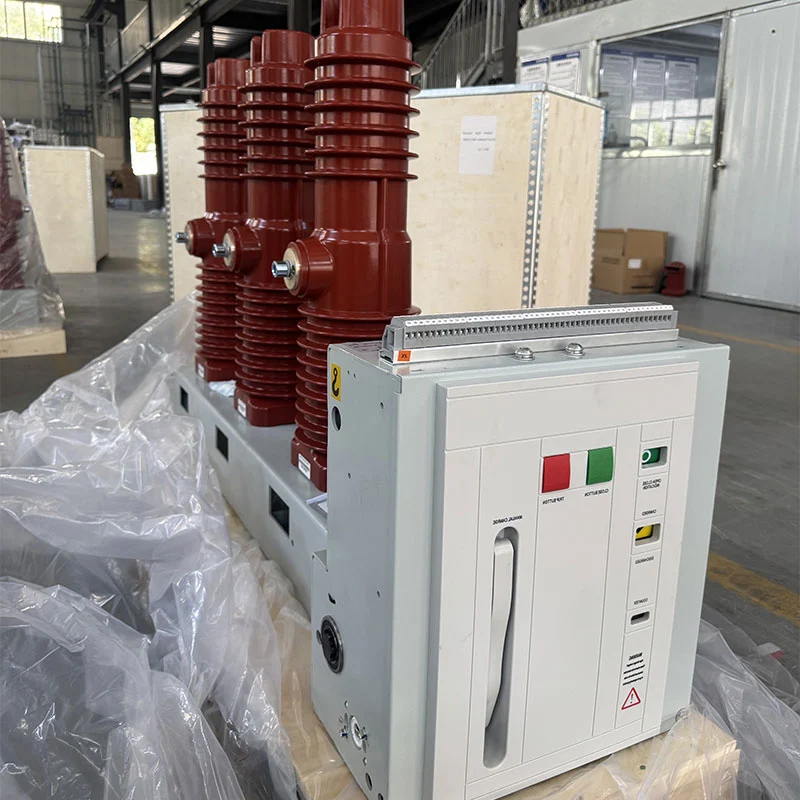

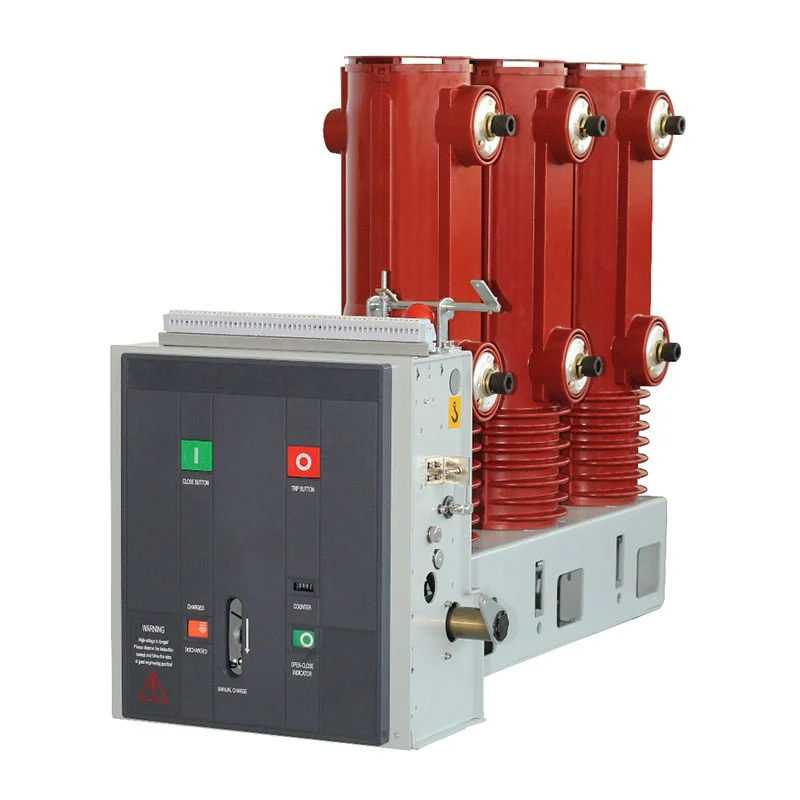

ZN85C-40.5 40.5kV sisevaakum kaitselüliti

Erinevalt terviklikest jaotuskappidest keskendub see ZN85C-40,5 40,5 kV sisevaakumkaitselüliti südamikule toiteahela lülitusfunktsioon. Selle fikseeritud küljele paigaldatud struktuur, modulaarne vedru töömehhanism ja Vaakumkatkestustehnoloogia pakub praktilist lahendust 40,5 kV klassi siserakendustele, sealhulgas süsteemidele kus on vaja sagedasi ümberlülitustoiminguid.

Mehaaniline disain järjepidevaks ümberlülitamiseks

Modulaarne vedru töömehhanism

Töömehhanism on loodud spetsiaalselt 40,5 kV vaakumkaitselüliti omaduste jaoks. See kasutab kaitselüliti raami sisse paigaldatud modulaarset vedrumehhanismi, mis võimaldab mehaanilisi väljundomadusi vastama vaakumkatkesti töönõuetele.

Mehhanism on konstrueeritud kaitselüliti ülemise ja alumise paigutuse ümber ning moodustab kaitselüliti integreeritud osa üldine struktuur. See konfiguratsioon lihtsustab mehaanilist ülekandeteed, pakkudes samal ajal stabiilset alust sulgemis- ja avamistoimingud.

Fikseeritud küljele paigaldatav struktuur

Fikseeritud küljele paigaldatav konfiguratsioon on mõeldud siseruumide elektriseadmetele, kus kaitselüliti on paigaldatud a spetsiaalne lülituskomponent. Olenevalt projekti kujundusest, konfiguratsioonidest, nagu parem väljuv liin, ülemine saab valida sissetulevaid ja manustatud korraldusi.

Võrreldes täieliku väljatõmmatava lülituskapiga võimaldab see struktuur projekti disaineril keskenduda kaitselüliti integreerimine vajalike primaar- ja sekundaarelektriseadmetega vastavalt konkreetsele süsteemi paigutus.

Energia salvestamine ja tööprotsess

Kevadine energiasalvestus

Sulgemisenergia salvestub mehaaniliselt vedrumehhanismis. Energia salvestamist saab lõpule viia läbi mootori või käsitsi energiasalvesti käepidemega. Mootoriga töötamise ajal juhib käigukasti käigukast energiasalvesti võlli ja pingutab sulgurvedru, kuni saavutatakse määratud salvestatud energia asend.

Pärast energia salvestamise lõppu hoiab kinnitusmehhanism vedru paigal ja energiasalvestit indikaator muutub vastavasse olekusse. Abilüliti katkestab ka mootori toiteallika, kui salvestatud energia asend on saavutatud, jättes kaitselüliti sulgemiskäskluse jaoks valmis.

Sulgemisoperatsioon

Sulgemist saab käivitada käsitsi sulgemisnupu või elektriliselt juhtnupu kaudu vooluring. Sulguva elektromagneti töötamisel vabaneb salvestatud vedruenergia läbi nuki ja ülekandemehhanism.

Ühendusmehhanism juhib seejärel isoleeritud juhtvarda ja liikuvat kontakti sulgemisasendi poole kontaktvedru kokkupressimine. Pärast sulgemiskäigu lõppu hoiab kinnitusmehhanism suletud asendisse ja lisalüliti muutub vastavalt.

Avamisoperatsioon

Avamist saab käivitada käsitsi või elektrilise avamiskäsuga. Avanev vabastusmehhanism avab lukust sulguv fiksaator, mis võimaldab kontakt- ja pidurdusvedrude salvestatud energial vaakumkatkestit eraldada kontaktid.

Avamisliigutuse viimases etapis neelab hüdrauliline puhver järelejäänud mehaanilise energia ja juhib eraldusasendit. See kooskõlastatud mehhanism aitab säilitada kontrollitud avamisprotsessi.

Elektrilise juhtimise konfiguratsioon

Sulgemis- ja avamisrullid

Kaitselülitit saab konfigureerida vahelduv- või alalisvooluga vastavalt projekti nõuetele. Tarnitud konfiguratsioon sisaldab AC110/220V ja DC110/220V valikuid sulgemis- ja avamispoolide jaoks, pakkudes paindlikkust erinevate alajaamade ja tööstuslike juhtimissüsteemide jaoks.

Sulgemismähise nimivõimsus on 288 W, avamismähise nimivõimsus on samuti määratud 288 W. Tavaline töö pingevahemik on sulgemispooli puhul 85–110% nimipingest ja avapooli puhul 65–120% nimipingest.

Energia salvestamise mootor

Energiasalvesti mootor tagab automaatse ettevalmistuse järgmiseks sulgemisoperatsiooniks. Kaasasolev ZYJ220 konfiguratsioon kasutab DC220V võimsust nimisisendvõimsusega 90W. Nimitööpingel energiasalvesti aeg ei ole pikem kui 15 sekundit.

See paigutus võimaldab kaitselülitil pärast töötamist taastada oma salvestatud energia seisukorra ilma nõudmiseta pidev käsitsi sekkumine.

Vaakumkatkestus 40,5 kV rakenduste jaoks

Vaakumkaare kustutustehnoloogia

Vaakumkatkesti vastutab elektriahela katkestamise eest avamisoperatsiooni ajal. Kui kontaktid on eraldi, katkestusprotsess toimub pigem vaakumkatkesti sees kui an õhuisolatsiooniga lülituskamber.

Vaakumkatkestuse ja vedruga töötava mehaanilise jõuülekande kombinatsioon muudab kaitselüliti sobivaks siseruumides kasutatavad keskpingerakendused, kus on vaja usaldusväärset lülitusjõudlust ja korduvat tööd.

Sobib sagedaseks kasutamiseks

ZN85C-40.5 seeria algne disain arvestab sagedast ümberlülitamist nõudvaid rakendusi. Selle töökorras mehhanism on sobitatud 40,5 kV vaakumkatkesti omadustega, samas kui mootoriga energiasalvesti süsteem vähendab vajadust korduva käsitsi laadimise järele.

See muudab seadmed sobivaks tööstusrajatistesse, alajaamadesse ja elektrijaamadesse, kus toimub lülitusoperatsioon moodustavad osa tavalisest elektrisüsteemi juhtimisest.

Tüüpilised kasutusalad

Elektrijaamad

Kaitselülitit saab ühendada siseruumides asuvatesse elektrijaotus- ja elektrijuhtimissüsteemidesse elektritootmises rajatised, kus on vaja usaldusväärset lülitamist ja elektriahelate kaitset.

Alajaamad

Alajaamades saab fikseeritud sisekonfiguratsiooni integreerida vastavasse kõrgepinge elektrisse süsteem vastavalt primaarahela paigutusele, juhtimisskeemile ja kaitsenõuetele.

Tööstus- ja kaevandusettevõtted

Suure elektrikoormusega tööstus- ja kaevandusrajatiste jaoks võib kaitselüliti pakkuda lülitusi ja kaitsefunktsioonid siseruumide elektrijaotussüsteemides ja sobib regulaarsete rakenduste jaoks lülitustoimingud.

Kaugjuhtimispuldiga elektrisüsteemid

Kuna sulgemis- ja avamistoiminguid saab elektriliselt juhtida, saab kaitselülitit integreerida asjakohane sekundaarne juhtimissüsteem kohalikuks või kaugjuhtimiseks vastavalt projekti kavandile.

Peamine tehniline konfiguratsioon

Töökeskkond

Siseruumide teenindustingimused

Seadmed on ette nähtud paigaldamiseks siseruumidesse ja neid tuleks kasutada kõrgepingele sobivas keskkonnas elektriseadmed. Lõplik projekt peaks arvestama ümbritseva õhu temperatuuri, niiskust, kõrgust, ventilatsiooni ja muud keskkonnatingimused kogu elektrilise konfiguratsiooni määramisel.

Paigaldusnõuded

Kaitselüliti tuleb paigaldada kohta, kus ei esine tugevat vibratsiooni, lööke ega söövitavaid keskkonnatingimusi. Paigalduskorraldus peaks tagama ka piisava töö- ja hooldusruumi seadmete ümber ja säilitada kaitselüliti ja sellega seotud elektriliste komponentide nõutav mehaaniline joondus.

Standardid ja kvaliteedi tagamine

Tootmise juhtimine

Zhejiang Usune Electric Co., Ltd. rakendab integreeritud juhtimissüsteemi, mis hõlmab toote kvaliteeti ja keskkonda juhtimine ning töötervishoid ja tööohutus. Ettevõttel on ISO 9001, ISO 14001 ja ISO 45001 sertifikaadid, kontrollitud tootmisprotsesside toetamine alates komponentide valikust kuni montaaži ja kontrollini.

IEC, GB ja CE vastavus

Toode on välja töötatud vastavalt kehtivatele IEC ja GB standarditele koos elektriliste parameetrite ja konfiguratsioonidega määratakse vastavalt projekti konkreetsetele nõuetele. Kohaldatavatele on saadaval ka CE-sertifikaat toote konfiguratsioon, pakkudes rahvusvaheliste projektide jaoks täiendavat dokumentatsiooni tuge.

Inseneriprojektide viide

Cas-space raketi stardiprojekt

Siseruumide vaakumkaitselülitit ZN85C-40.5 40,5 kV on viidatud Cas-ruumi raketiheite projektis, pakkudes praktilist insenerirakenduse näidet Usune kõrgepinge elektriseadmete jaoks nõudlikus olukorras tööstuskeskkond.

Toodete võrdlus

Kaitselüliti vs täielik lülitusseade

Siseruumide vaakumkaitselüliti ZN85C-40.5 40,5 kV on peamiselt lülitus- ja kaitsekomponent, samas kui täielik väljatõmmatav jaotusseadme paneel integreerib kaitselüliti koos siinide, kaablisektsioonide, juhtimisseadmete, kaitseseadmed ja muud kapi komponendid. Seetõttu on kaitselüliti sobivam, kui projekt nõuab a spetsiaalne 40,5kV lülitusseade suuremasse elektrisüsteemi integreerimiseks.

Usene projekti tugi

Konfiguratsioon elektrijooniste alusel

Usune saab määrata sobiva konfiguratsiooni vastavalt kliendi üherealisele diagrammile, nimipingele, juhtimisvõimsus, paigalduskorraldus ja töönõuded. Selline lähenemine aitab tagada, et valitud kaitselüliti ühildub ümbritseva primaarse ja sekundaarse elektriseadmega.

Kohandatud elektrilised parameetrid

Spetsiaalsete juhtimispingete, paigalduskorralduse või töönõuetega projektide puhul tehniline konfiguratsiooni saab arutada enne tootmist. See võimaldab siseruumides kasutataval vaakumkaitselülitil ZN85C-40.5 40,5 kV tuleb kohandada tegelikule elektrisüsteemile, mitte tugineda fikseeritud standardkonfiguratsioonile.

KKK

Mis on selle toote peamine rakendus?

See on siseruumides asuv 40,5 kV vaakumkaitselüliti, mis on mõeldud elektriliseks juhtimiseks ja kaitseks elektrijaamades, alajaamad, tööstusrajatised ja kaevandusettevõtted.

Kas kaitselüliti on fikseeritud või väljavõetav?

ZN85C-40.5 kasutab fikseeritud küljele kinnitatud konfiguratsiooni, mitte väljatõmmatavat käru struktuuri.

Kas seda saab käsitsi juhtida?

Jah. Vedrumehhanism toetab käsitsi energia salvestamist ja käsitsi töötamist, samas kui ka elektrilist juhtimist saadaval.

Millised juhtpinged on saadaval?

Sulgemis- ja avamismähiseid saab vastavalt projekti nõuetele konfigureerida AC110/220V või DC110/220V jaoks.

Kui kaua võtab aega energia salvestamise protsess?

Mootori ZYJ220 konfiguratsiooni määratud energia salvestamise aeg on nimipingel ≤15 sekundit.

Kas see sobib sagedaseks vahetamiseks?

Jah. Toode on ette nähtud sagedast kasutamist nõudvate rakenduste jaoks, olenevalt kohaldatavast töökorraldusest tingimused ja tehniline konfiguratsioon.

Kas Usene saab kaitselülitit kohandada?

Jah. Usune saab konfigureerida toodet vastavalt projekti joonistele, elektrilistele parameetritele, juhtimisnõuetele ja paigaldustingimused.
