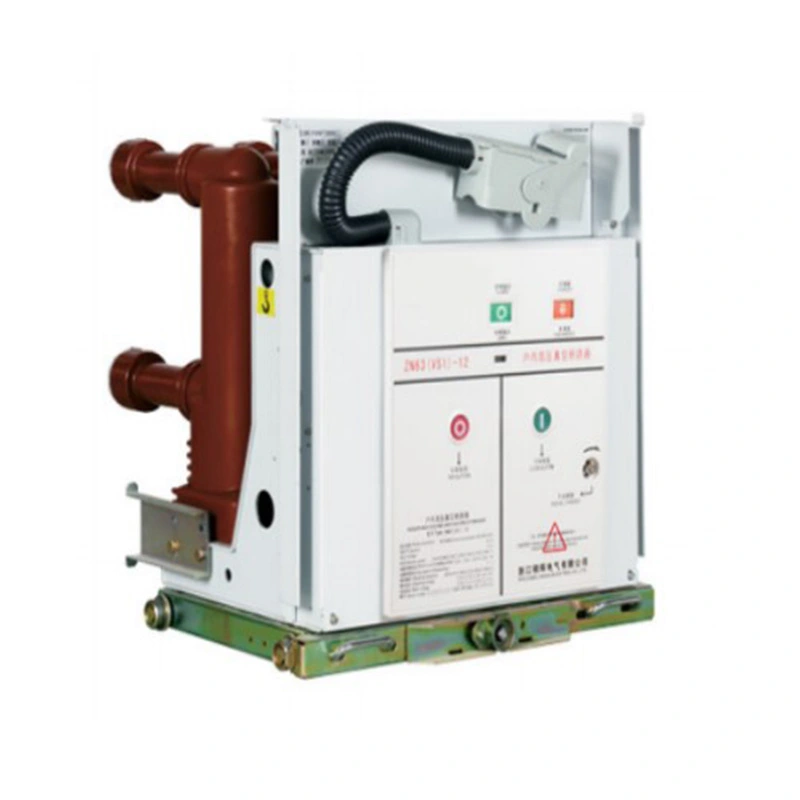

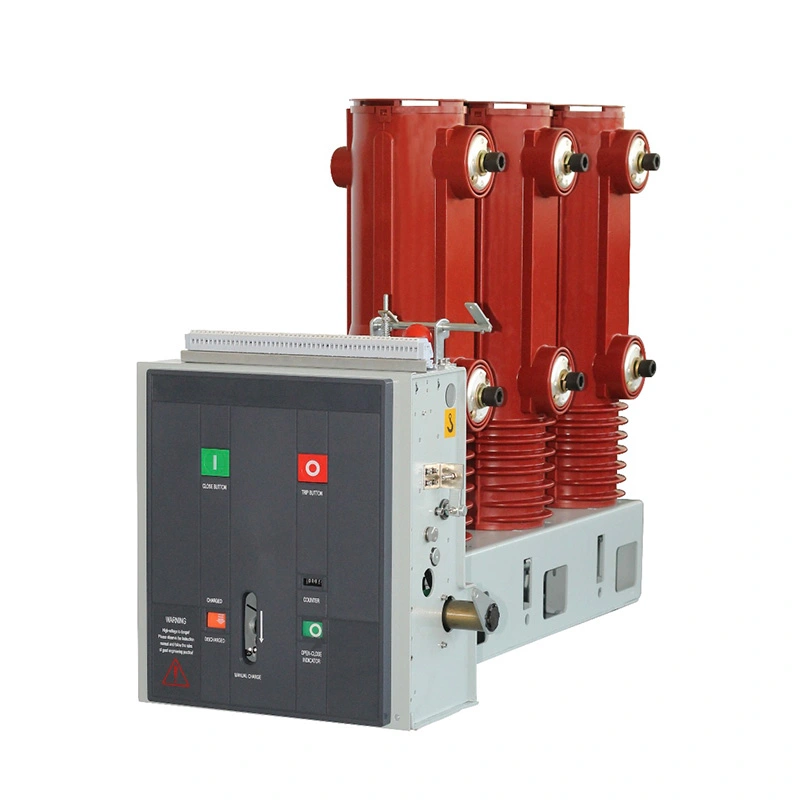

Usune 36 kV kõrgepinge vaakumkaitselüliti on mõeldud nõudlikeks elektrijaotusrakendusteks, kus Vaja on stabiilset katkestusjõudlust, paindlikku konfiguratsiooni ja usaldusväärset juhtimist. Optimeeritud VS1-ga konstruktsiooni projekteerimine, täiustatud vaakumkatkestustehnoloogia ja valikulised intelligentsed kaitsefunktsioonid toode pakub töökindlat lahendust kaasaegsetele kõrgepinge lülitussüsteemidele.
Kõrgepinge jaotusseadmete projektide puhul on mehaanilised mõõtmed ja kapi ühilduvus kriitilised tegurid seadmete valik.

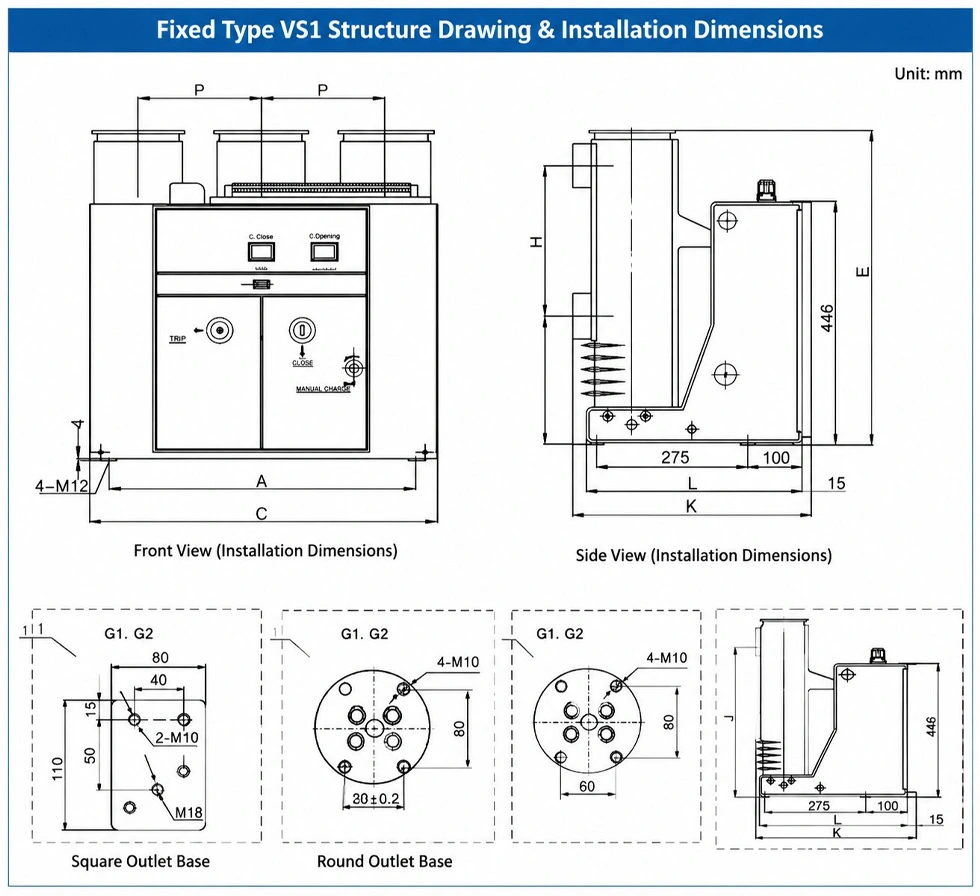

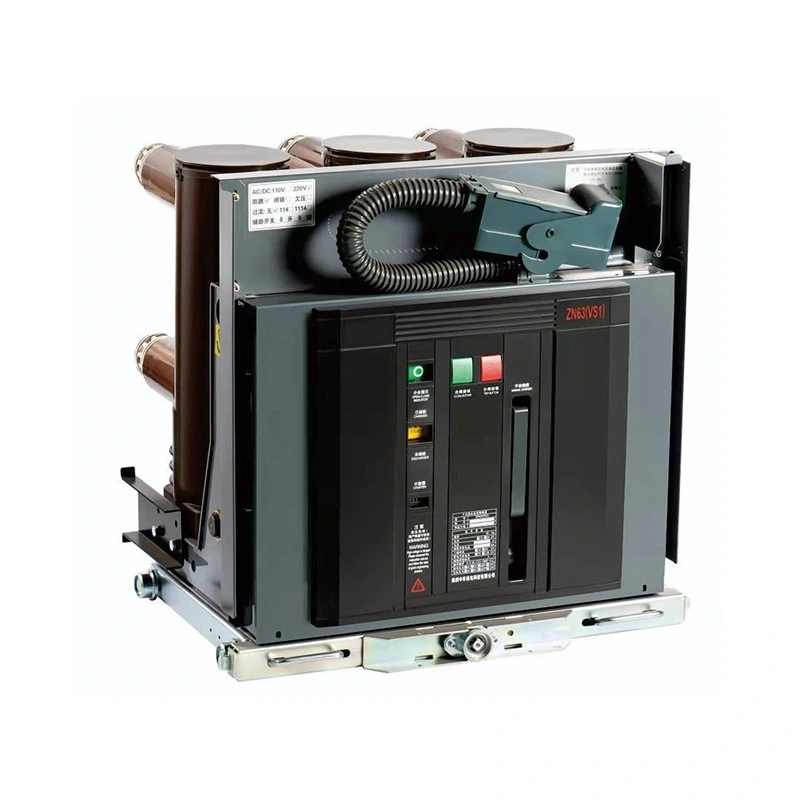

Fikseeritud tüüpi VS1 struktuur on konstrueeritud optimeeritud paigaldusmõõtmetega, mis võimaldab inseneridel integreerida kaitselüliti erinevatesse kapi konfiguratsioonidesse vastavalt nimivoolu nõuetele.
Standardnestruktuur toetab erinevaid kapi laiusi ja voolutasemeid, pakkudes paindlikkust erinevatele elektrisüsteemide projektid.
| Kapi laius | Nimetatud vool | Peamised mõõtmete omadused |
| 800 mm | 630A-1600A | Kompaktne struktuur keskmise vooluga rakenduste jaoks |
| 1000 mm | 630A-1600A | Sobib suuremate kapikonfiguratsioonide jaoks |
| 1000 mm | 1600A-5000A | Mõeldud kõrgematele voolunõuetele |
Optimeeritud mehaaniline paigutus aitab vähendada paigaldusraskusi, parandades samal ajal seadmete koordineerimist kõrgepinge jaotusseadmed.
Täpne mõõtude sobitamine on oluline projekti paigaldamise ajal tehtavate muudatuste vähendamiseks.

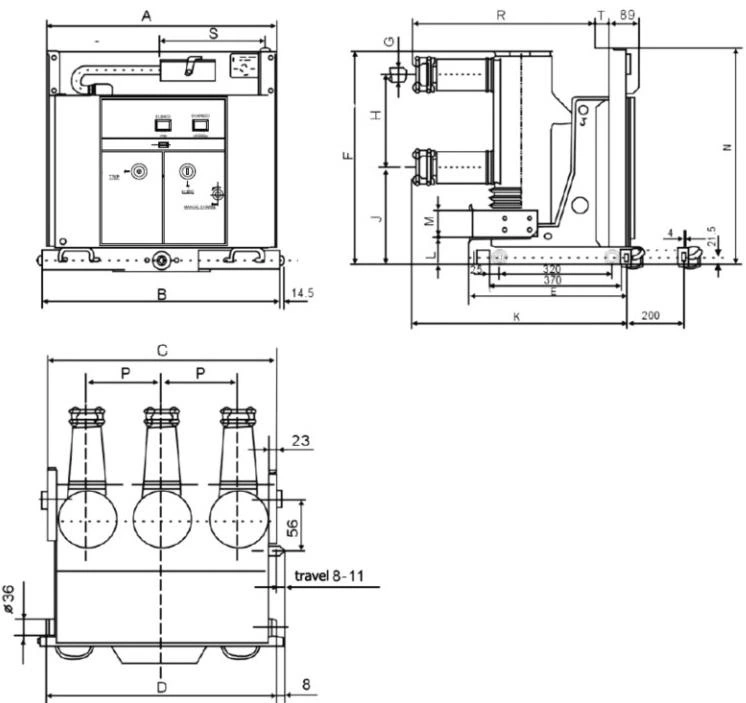

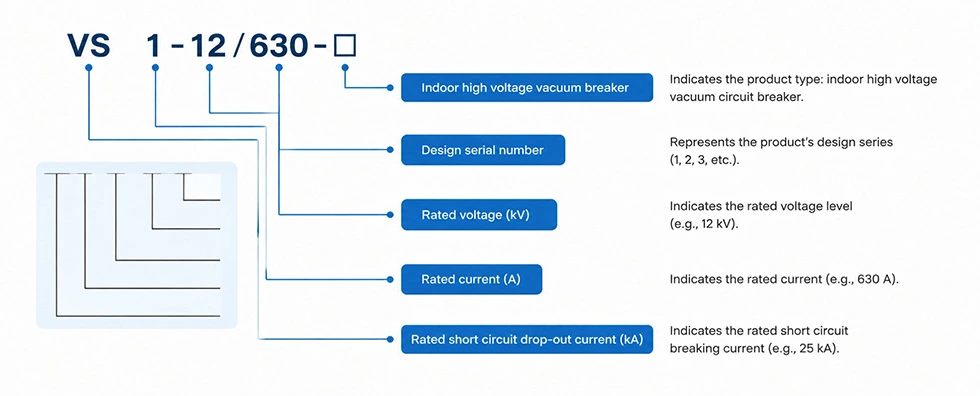

VS1 seeria pakub standardseid paigaldusmõõtmeid, sealhulgas paigaldusasendit, klemmide paigutust ja kapi liidese nõuded.
| Parameeter | 800 mm kapp | 1000 mm kapp |
| Nimivoolu vahemik | 630A-1600A | 630A-5000A |
| Rakenduse tüüp | Fikseeritud paigaldus | Fikseeritud paigaldus |
| Struktuuri projekteerimine | Kompaktne konfiguratsioon | Suure võimsusega konfiguratsioon |
See standardiseeritud disain võimaldab klientidel valida sobivad konfiguratsioonid vastavalt süsteemi võimsusele ja kapile nõuded.
Juhtimissüsteem mõjutab otseselt kõrgepinge lülitusseadmete töökindlust.
Usune 36 kV kõrgepinge vaakumkaitselüliti kasutab professionaalset juhtimisahela disaini koos valikulise valikuga komponendid, sealhulgas sulgemismähis, avamismähis, abilülitid, blokeerimismähis, mootori energiasalvestussüsteem ja liigvoolu väljalülitusmähis.
| Komponent | Funktsioon |
| HQ sulgemispool | Juhib kaitselüliti sulgemist |
| TQ avamispool | Juhib kaitselüliti avamist |
| M mootor | Pakub energia salvestamise funktsiooni |
| S1 lisalüliti | Näitab energia salvestamise olekut |
| S8 lisalüliti | Näitab katseasendit |
| S9 lisalüliti | Näitab tööasendit |
| Y1 blokeerimismähis | Pakub töö lukustuskaitset |
| Y7-Y9 ülevoolu mähis | Pakub ülevoolukaitset |
See konfiguratsioon võimaldab inseneridel kohandada juhtimissüsteemi vastavalt erinevatele projektinõuetele.
Elektrilise töö ajal võivad korduvad sulgemissignaalid põhjustada ebatavalisi lülitustoiminguid.
Valikuline põrkevastane relee aitab vältida korduvaid sulgemistoiminguid, ühendades sulgemisahela lahti sulgemissignaal jääb aktiivseks liiga kauaks.
See funktsioon parandab töö stabiilsust ja kaitseb mehaanilist töömehhanismi tarbetu kordumise eest tegevused.
Blokeerimisfunktsioon hoiab ära vale töö, kui juhtimistingimused ei ole täidetud.
Kui sekundaarne juhttoiteallikas ei ole aktiveeritud või ei vasta nõutavale pingevahemikule, blokeeritakse mehhanism takistab ebaturvalisi sulgemistoiminguid.
See disain parandab tööohutust keerulistes kõrgepingekeskkondades.
Valikuline liigvoolu väljalülitusfunktsioon pakub intelligentset tõrkekaitset.
Süsteem võtab vastu kolmefaasilisi voolusignaale voolutrafo sekundaarküljelt ja võrdleb neid eelseadistatud väärtused. Kui vool ületab seatud väärtuse, saadab kaitseseade väljalülitussignaali, et avada kaitselüliti ja lõpetage tõrkekaitseprotsess.
| Kaitsefunktsioon | Kirjeldus |
| Praegune tuvastamine | Jälgib A, B, C faasivoolu signaale |
| Signaalide võrdlus | Võrdleb praeguseid väärtusi eelseadistatud sätetega |
| Reisi väljund | Aktiveerib kaitselüliti avamise |
| Kaitse tulemus | Ühendab rikkevoolu ohutult lahti |
Erinevad projektid võivad vajada erinevat juhtimisahela paigutust.
Toode toetab valikulisi juhtmestiku konfiguratsioone vastavalt kliendi nõudmistele, sealhulgas kombinatsioone põrkevastane funktsioon, blokeerimisfunktsioon ja töövõimsuse valikud.
| Seadistamine | Põrkevastane | Blokeerimisfunktsioon |
| Standardnene juhtimine | Valikuline | Valikuline |
| Kaitse konfiguratsioon | Saadaval | Saadaval |
| Kohandatud juhtmestik | Vastavalt projekti nõudele | Vastavalt projekti nõudele |
Paindlik juhtmestiku disain võimaldab paremini integreerida erinevate kaitse- ja automaatikasüsteemidega.
Alalisvoolutoitel kasutamisel peaks katkendliku karbi klemmide polaarsus jääma ühtlaseks.
Mootori juhtmestiku polaarsus peaks järgima kindlaksmääratud vooluahela skeemi, et tagada õige energiasalvesti töö.
Ühendusskeem kujutab kaitselülitit katseasendis ilma energia salvestamiseta ja avatud olekus.
Juhtsüsteemi usaldusväärseks tööks on oluline õige juhtmestik.
Usune 36 kV kõrgepinge vaakumkaitselüliti on välja töötatud kõrgepinge jaotussüsteemide jaoks, mis nõuavad töökindel lülitusjõudlus ja pikaajaline tööstabiilsus.
Selle optimeeritud mehaaniline struktuur, usaldusväärne vaakumi katkestamise tehnoloogia ja paindlik juhtimiskonfiguratsioon teevad see sobib elektrijaotusprojektide jaoks, kus ohutus ja töökindlus on peamised kaalutlused.
Inseneriettevõtete ja lülitusseadmete tootjate jaoks on ühilduvus olemasolevate süsteemidega oluline valik tegur.
Standardnene struktuur, mitu kapi laiuse valikut ja konfigureeritavad juhtimisahelad lihtsustavad integreerimist erinevatesse kõrgepinge lülitusseadmete lahendustesse.
Kõrgepingekaitselülitite valimisel peavad kliendid sageli tasakaalustama töönõudeid ja kaitset funktsioonid.
| Võrdlusüksus | Standardnene konfiguratsioon | Kaitse konfiguratsioon |
| Põhiline lülitusfunktsioon | Saadaval | Saadaval |
| Põrkevastane funktsioon | Valikuline | Vajadusel kaasas |
| Blokeerimiskaitse | Valikuline | Saadaval |
| Ülevoolukaitse | Väline nõue | Integreeritud valik |
| Süsteemi ohutustase | Standardnene töö | Täiustatud kaitse |
Erinevad toitesüsteemid nõuavad erinevat vooluvõimsust.
| Nimivoolu vahemik | Soovitatav rakendus |
| 630A-1600A | Keskmise koormusega jaotussüsteemid |
| 1600A-5000A | Suurema võimsusega elektrisüsteemid |
Õige voolutugevuse valimine aitab parandada süsteemi tõhusust ja vältida seadmete ülekoormust.
| Parameeter | Spetsifikatsioon |
| Toote tüüp | 36 kV kõrgepinge vaakumkaitselüliti |
| seeria | VS1 |
| Installi tüüp | Fikseeritud tüüp |
| Nimetatud vool | 630A-5000A |
| Kapi laius | 800mm / 1000mm |
| Katkestuste tehnoloogia | Vaakumkaare katkestus |
| Juhtimisvalikud | Põrkevastane / blokeerimine / ülevoolukaitse |
| Standardneid | IEC ja GB |
| Sertifitseerimine | CE |
Õige konfiguratsiooni tagamiseks peaksid kliendid enne tellimist esitama täielikud tehnilised nõuded.
| Teave | Eesmärk |
| Nimipinge | Kinnitage süsteemi pinge tase |
| Nimivool | Valige sobiv võimsus |
| Kapi mõõdud | Tagada paigaldusega ühilduvus |
| Juhtpinge | Sobitage operatsioonisüsteem |
| Nõuded juhtmestikule | Kinnitage valikulised funktsioonid |
| Kaitsenõuded | Valige täiendavad moodulid |
Täpne tehniline teave aitab lühendada inseneri kinnitamise aega ja parandab projekti tõhusust.
Usune rakendab ranget kvaliteedijuhtimist kogu tootearenduse, tootmise ja testimise ajal.
| Sertifitseerimine | Standardne |
| Kvaliteedijuhtimine | ISO 9001 |
| Keskkonnajuhtimine | ISO 14001 |
| Tööohutuse juhtimine | ISO 45001 |
| Elektristandard | IEC ja GB |
| Toote sertifikaat | CE |
Need sertifikaadid näitavad Usune pühendumust usaldusväärsete kõrgepingeelektriseadmete tarnimisele globaalsed kliendid.
Kliendid peaksid arvestama nimipinge, nimivoolu, kapi ühilduvuse, juhtimisnõuete ja kaitsega funktsioonid.
Jah. Konfigureerida saab selliseid funktsioone nagu põrkevastane juhtimine, blokeerimiskaitse ja ülevoolu väljalülitamine vastavalt projekti nõuetele.
Õige mehaaniline sobitamine vähendab paigaldusmuudatusi ja parandab süsteemi integreerimise tõhusust.
Toode toetab põrkevastast juhtimist, blokeerimiskaitset ja intelligentseid liigvoolu väljalülitamise funktsioone.
