Välisvoolutrafo

Mahtuvuslik välisvoolutrafo LB6-110kV on Zhejiang Youseni kõrgepinge tugiseade. Elektriline. Spetsiaalselt keerukate välitingimuste jaoks loodud sellel on täielikult suletud õlipaber isolatsiooniõliga sukeldatud struktuur, mille nimitööpinge on 110 kV, maksimaalne tööpinge 126 kV ja on ühildub 50Hz/60Hz vahelduvvoolu elektrivõrkudega, mis vastab neutraalpunkti mittetõhusalt maandatud töönõuetele süsteemid.

See toode integreerib mõõtmis- ja kaitsefunktsioonid, mis on varustatud 0,2-klassi ja 0,5-klassi mõõtemähistega ja 5P/10P kaitsemähised. See toetab jada- ja paralleelühenduse ümberlülitamiseks kahte teisendussuhet, primaarvoolu katvusega 2×50A–2×1000A ja sekundaarväljundiga 1A/5A. Täppistootmise kasutamine protsesse mainekas tehases, on tootel suurepärane keskkonnaga kohanemisvõime: standardmudel on sobib kasutamiseks alla 1000 m kõrgusel, samas kui GYW kõrgmäestikumudel võib stabiilselt töötada 4000 m kõrgusel. See on laialdaselt kasutatakse linna- ja maaalajaamades, tööstus- ja kaevanduste toiteallikates ning uutes energiatootmise stsenaariumides.

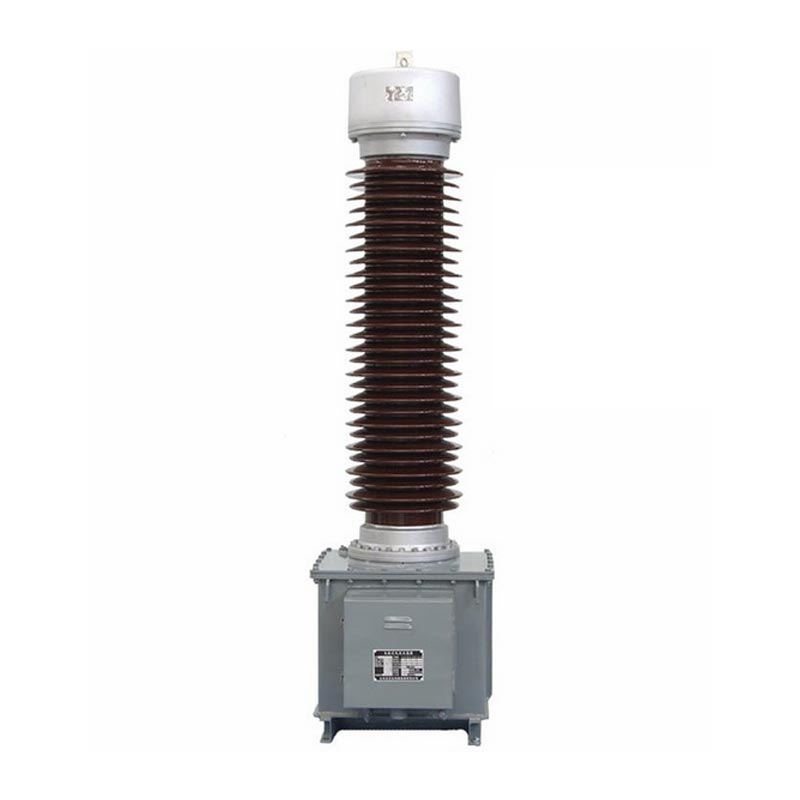

LB6-110kV Mahtuvuslik voolutrafo

Mudeli selgitus ja kasutustingimused

1. Mudeli parameetri selgitus

Välisvoolutrafo täielik mudelinumber on LB6-110kV P/P/P/0.5ab/c, mis on jagatud kolmeks südamikuks määratlused:
- Põhimudel: L tähistab voolutrafot, B tähistab kaitsetasemega, 6 näitab disaini seerianumbrit, 110 näitab nimipinge taset ja W2 tähistab sekundaarset saastevastast konfiguratsiooni.
- Täppiskombinatsioon: sisseehitatud neli sekundaarmähiste komplekti, sealhulgas üks 0,5-klassi mõõtemähis ja kolm P-klassi kaitsemähist, mis toetavad erinevaid täppiskombinatsioone, et kohaneda erinevate mõõtmis- ja kaitse täpsusnõuded.
- Voolusuhe: märgitud 2*a/c, toetab kahesuhtelise ümberlülitamist. Suhe on õhukonditsioneer, kui ülemine õlikonservaator väline pistik on ühendatud järjestikku ja 2*a/c, kui see on ühendatud paralleelselt. Kohapealne juhtmestik võimaldab lihtsat ümberlülitamine.

2. Standardsed töötingimused

- ümbritseva õhu temperatuur: maksimaalselt +40 ℃, minimaalselt -25 ℃, päeva keskmine maksimum +30 ℃; Ülimadala temperatuuri tingimustes võivad kohandada ja läbi rääkida.
- paigalduskõrgus: standardtüüp ≤1000m; LB6-110 GYW High Altitude tüüp ≤4000m.

Toote struktuurilised omadused

1. Mähis ja isolatsiooni struktuur

Primaarmähisel on U-kujuline struktuur. Tehnilistes võimsustes 2 × 400 A ja alla selle kasutatakse paberisolatsiooniga lamedat vaske traat, samas kui spetsifikatsioonides 2×500A–2×1000A kasutatakse kaheharulisi poolringikujulisi alumiiniumtorusid. Tuum kasutab a mahtuvuslik õli-paber isolatsiooniprotsess, kusjuures põhiisolatsiooni mähib kõrgepingekaablipaber. Mitu kihti kondensaatori varjestus loob ühtlase elektrivälja, kusjuures sisemine kiht on ühendatud kõrgepingega ja välimine kiht maandatud, parandades oluliselt isolatsiooniohutust. Primaarmähis on jagatud kaheks osaks neli klemmi, mis ühendatakse ülemise õlipaagiga, et vahekorda oleks lihtne vahetada.

2. Sealed Protection Design

Peal on paigaldatud metallist paisutaja, mis automaatselt kompenseerib isolatsiooniõli mahu muutusi, mis on põhjustatud temperatuuri kõikumised, õhu isoleerimine ja õli niiskusest tingitud vananemise vältimine, pikendades seega seadmete eluiga. Laiendajal on sisseehitatud õlitaseme vaatlusaken õlitaseme reaalajas jälgimiseks. Kõik teisejärguline klemmid ja primaarsed varjestusklemmid on tsentraalselt ühendatud õlipaagi harukarbiga, tagades standardiseeritud juhtmestik ja tugev häiretevastane võime.

3. Ohutu paigaldusstruktuur

Õlipaak on keevitatud kvaliteetsetest terasplaatidest, mille põhjas on eelnevalt puuritud tõsteavad stabiilseks üldine tõstmine. Ühenduskarp ja õlipaak on töökindluse tagamiseks varustatud spetsiaalsete maanduspoltidega sekundaarmähise ja kogu seadme maandus. Tootel on vähendatud polaarsusega disain; kui esmane vool P1 siseneb ja P2 väljub, sekundaarvool väljastatakse läbi S1/S2/S3, mis vastab tööstusstandardi juhtmestikule loogika ja hõlbustab kohapealset kasutuselevõttu.

Tehnilised põhiparameetrid

1. Elektrilised põhiparameetrid

- Nimitööpinge: 110kV; Maksimaalne tööpinge: 126kV
- Nimisagedus: 50/60Hz; Polaarsus: lahutav polaarsus
- Nimiprimaarvool: 2 × 50 A × 2 × 1000 A (saadaval on mitu spetsifikatsiooni)
- Nimisekundaarvool: 1A, 5A
- Sekundaarne väljundvõimsus: 15VA ~ 50VA (kohanduv trafo suhtega)

2. Täpsusvea standardid

- Mõõtmisklass (0,2/0,5): vooluviga ±0,2%～±1,5%, faaside erinevus 10′～90′, vastab ülitäpsele energiale mõõtmisnõuded.
- Kaitseklass (5P/10P): 5P klassi vooluviga ≤±1%, liitviga ≤5%; 10P klassi liitviga ≤10%, usaldusväärne kaitse toimimine süsteemi rikke korral.

3. Vastupidavus pinge- ja isolatsiooniparameetritele

- Võimsussageduse taluvuspinge: 185 kV/1min primaar- ja sekundaarahelatele ning maandusele; 3kV/1min jaoks sekundaarahelad ja maandus; 5kV/1min esmase varjestuse jaoks maandusega. Välise isolatsiooni kuivkatse: 230kV; märg test: 185kV.
- Pikseimpulsi vastupidavuspinge: Sisemine isolatsioon 450kV; GYW2 kõrgmäestiku saastevastane tüüp kuni 560kV.
- Roomamiskaugus: standardtüüp ≥16mm/kV; reostusvastane tüüp kuni ≥31 mm/kV, sobib karmides keskkondades nagu rannikualad, tööstusreostus ja kõrged kõrgused.

4. Lühise stabiilsuse parameetrid

Seadmel on suurepärane termiline ja dünaamiline stabiilsus. 300–600A spetsifikatsioonide jaoks lühiajaline termilise stabiilsuse vool võib ulatuda 31,5–45 kA ja dünaamiline stabiilsusvool 80–115 kA, suudab taluda hetkelisi lühisvoolu liigpingeid ja vältida seadmete kahjustusi.

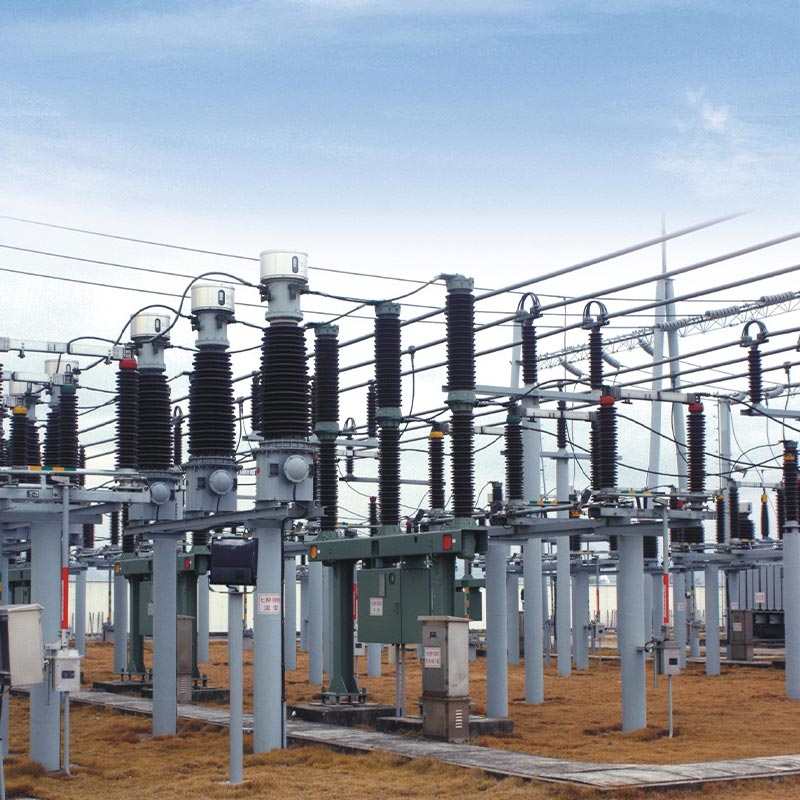

Reaalmaailma rakendusjuhtum

Usune LB6-110kV välisvoolutrafot rakendati edukalt 110kV elektrivõrgu alajaama uuendamisel projekt Ida-Hiinas, asendades vananenud seadmed ja lahendades selliseid probleeme nagu madal täpsus, halb ilm vastupidavus ja sagedane hooldus.

Projekt asub äärelinna tööstuspargis, piirkonnas, mida iseloomustab aastaringne niiskus ja nõrkus tööstussaaste, varustades elektriga mitut tootmisettevõtet. Projekt valis LB6-110kV GYW saastevastane kõrgmudel (2×300/5A, 5P30/5P30/0.5S/0.2S täpsuskombinatsioon). Pärast rohkem kui kahte aastat 0,2S/0,5S ülitäpsed mähised tagavad tööstuskasutajatele täpse mõõtmise, samal ajal mitmed kaitsemähised võimaldavad kiiresti reageerida võrgu kõikumistele ja väiksematele lühistõrgetele, null valekatkestust ja null ebaõnnestumist. Täielikult suletud struktuur talub tõhusalt niiskust ja saasteaineid korrosioon, ilma õlilekke või isolatsiooni vananemisprobleemideta, mis vähendab hilisemat hooldustöökoormust rohkem kui 60%, kontrollides täielikult toote stabiilsust ja töökindlust karmides töötingimustes.

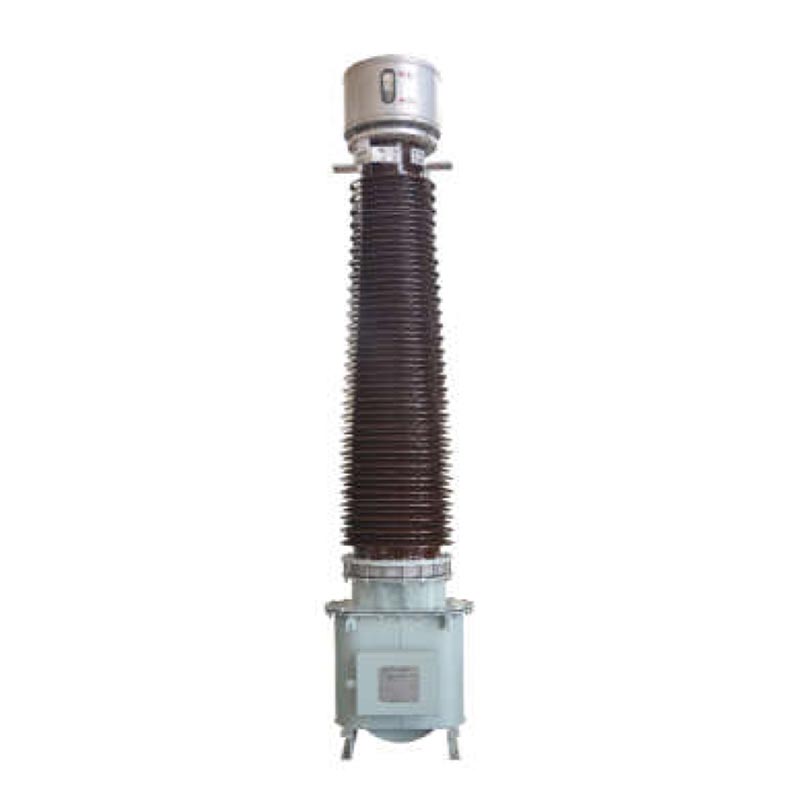

LB 6 - 110 kV välimus ja paigaldusmõõtmed

Projekti viide

Cas-space raketi stardiprojekt

Testi aruanne

KKK

1. küsimus: kuidas kohapeal kahe voolu suhte vahel vahetada?

Seadmete lahtivõtmine pole vajalik. Ainult pealmise õli väliste pistikute juhtmestiku konfiguratsioon konservaator vajab kohandamist. Primaarmähiste jadaühendus on baasi suhe a/c; paralleelühendus tulemuseks on kahekordne primaarvoolu suhe 2*a/c. Seadmeid tarnitakse vaikimisi paralleelselt; lihtsalt järgi juhtmestiku skeem kiireks ümberlülitamiseks, ilma et see mõjutaks seadme isolatsiooni või eluiga.

Q2: Millised stsenaariumid sobivad erinevate isolatsiooni- ja saastetõrjemudelite jaoks?

Standardtüüp (≥16mm/kV) sobib tasandikele, kus on hea keskkond alla 1000 m; W saastevastane tüüp (≥20mm/kV) sobib linna- ja üldise tööstussaaste stsenaariumide jaoks; GYW kõrgmäestiku saastevastane tüüp (≥25mm/kV) sobib kõrgmäestikualadele alla 4000m; GYW2 täiustatud tüüp (≥31mm/kV) on mõeldud ekstreemseks kasutamiseks tingimused, nagu rannikualade soolapihustid, tugev tööstusreostus ja ülikõrged kõrgused, pakkudes tugevamat isolatsiooni vananemisvastane jõudlus.

K3: Millised on välisvoolutrafo peamised hoolduskaalutlused?

Esiteks on sekundaarne avatud ahelaga töötamine rangelt keelatud, et vältida kõrgepinge induktsiooni riske. Teiseks, suletud konstruktsiooni ei tohi meelevaldselt lahti võtta; hooldusvaba töötamine on tavaolukorras võimalik tingimused. Kolmandaks tuleks igal aastal testida dielektrilist kadu ja isolatsioonitakistust ning andmed peavad olema põhimõtteliselt kooskõlas tehase väärtustega. Neljandaks tuleks õlitaset hooajaliselt kontrollida ja kvalifitseerida trafoõli tuleks lisada kohe, kui õlitase on madal.

Toote eelised ja kokkuvõte

Usune LB6 seeria 110kV/126kV välisvoolutrafo, millel on standardne disain, stabiilne jõudlus ja tugev keskkonnaga kohanemisvõime, lahendab traditsiooniliste seadmete valupunktid, nagu tundlikkus niiskus, kerge õli vananemine ja nõrk saastumisvastane võime. Paindliku suhte ja täpsuse kombinatsioonid võivad vastata elektrivõrgu mõõtmise, releekaitse ja tööstusliku võimsuse seire diferentseeritud vajadused. Kvaliteetse esemena mainekas Hiina tehases toodetud kõrgepingeseadmed on väga töökindlad, kulutõhusad ja vähese hooldusega lahendused ülemaailmsetele elektriprojektidele, muutes selle usaldusväärseks tarnijaks elektrivõrguettevõtetele ja inseneritöövõtjad.
