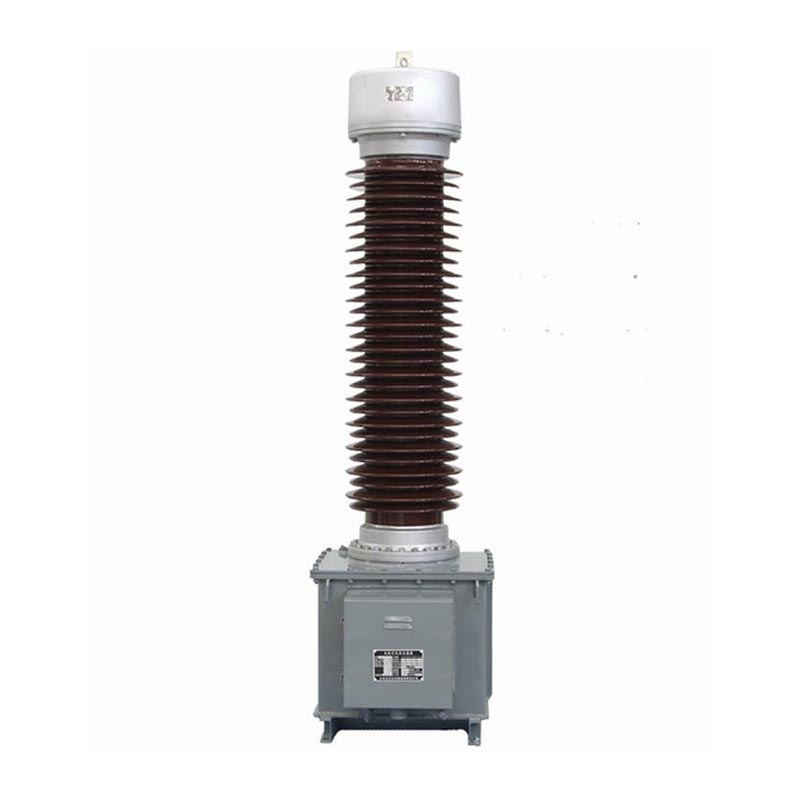

110 kV voolutrafo

Usune LB6-110 kV voolutrafo on välistingimustes kasutatav ülitäpne vooluandur, mis on kohandatud kesk- ja kõrgepinge võimsusele. võred. Sellel on modulaarne struktuur ja mitme rühma sekundaarmähis. Juhtmestiku meetodit saab reguleerida kaudu välised ühendusplaadid ülemises õlikonservaatoris, mis võimaldavad paindlikult lülituda kahe voolusuhte vahel erinevate töötingimuste hetketuvastus- ja tõrkekaitsevajadused.

See toode vastab GB/T20840.2-2014 riiklikule standardile ja IEC rahvusvahelistele elektrotehnilistele standarditele. See sisaldab standardseid, kõrgmäestiku- ja saastekindlaid mudeleid, pakkudes suurepärast mõõtmist ja kaitset täpsust. Sobib nii tavapärastesse kui karmidesse välistingimustesse, see on tavapärane tugivarustus kodumaised 110kV elektri ülekande- ja jaotussüsteemid.

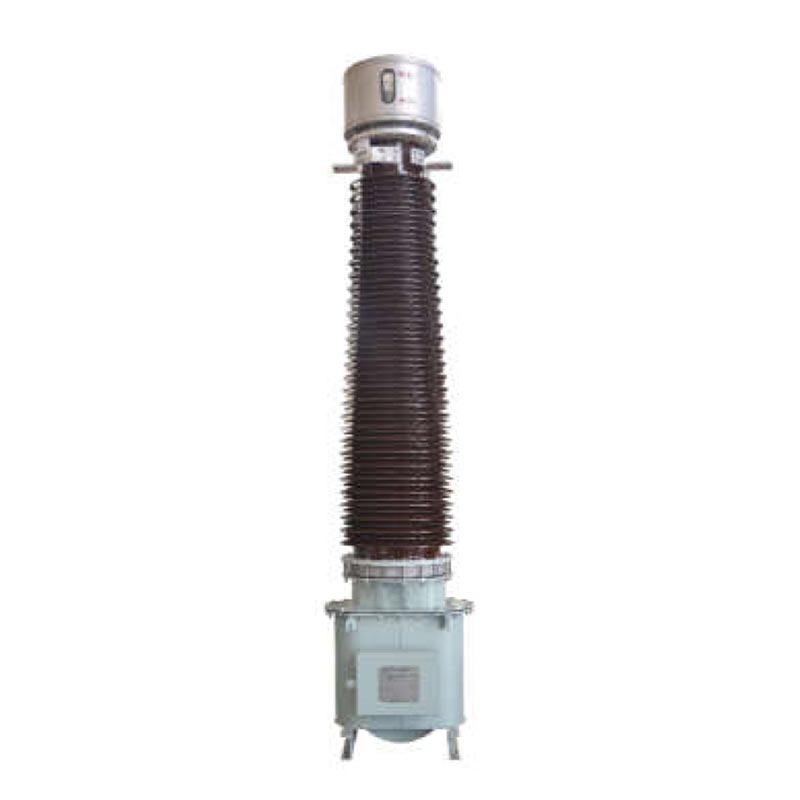

LB6-110kV Mahtuvuslik voolutrafo

Mudeli selgitus ja kohaldatavad kasutustingimused

1. Mudeli koodi tähendus

Täielik tootemudel on LB6-110kV (täpsuskombinatsioon + voolusuhe), selge ja standardiseeritud segmenteeritud selgitused:
- Põhimudel: L voolutrafo jaoks, B kaitsetasemega jaoks, 6 disaini seerianumbri jaoks, 110 nimipinge jaoks 110 kV, W2 sekundaarseks saastevastaseks konstruktsiooniks
- Täpsusklassi kombinatsioon: toetab mitut mähiste kombinatsiooni, nagu P/P/P/0,5 ja P/P/0,2, sealhulgas 0,2/0,5 taseme mõõtmismähised ja 5P/10P taseme kaitsemähised, mis tasakaalustavad ülitäpse mõõtmise ja usaldusväärse vea kaitse.
- Voolusuhte spetsifikatsioon: märgitud kui 2*a/c, toetab kahe voolusuhte ümberlülitamist, jadaühendus on a/c, paralleelühendus on 2*a/c, primaarvool katab 2×50A~2×1000A, sekundaarvool on 1A/5A täielik spetsifikatsioon

2. Kohaldatavad kasutustingimused

- Ümbritsev temperatuur: sobib töötingimustele -25 ℃ kuni +40 ℃, ööpäevase maksimaalse temperatuuriga +30 ℃. Ülimadala temperatuuri nõudeid saab kohandada ja kokku leppida.
- Kõrgus: standardmudel, mis sobib kõrgustele ≤1000m; GYW kõrgmäestikumudel, mis sobib kõrgustele ≤4000m.
- Keskkonnaga kohanemisvõime: libisemiskaugust saab valida vahemikus 16 mm/KV kuni 31 mm/KV, sobib erinevate stsenaariumide jaoks sealhulgas tavapärased, ranniku korrosioonikaitse ja kõrgel kõrgusel olevad saastumisvastased rakendused.

Põhilised struktuuriomadused

1.Optimeeritud isolatsioonisüsteem

Kasutab mahtuvuslikku õlipaberist isolatsioonitehnoloogiat, kusjuures primaarmähise südamikku ümbritseb kõrgepingekaablipaber. Sellel on mitmekihiline kondensaatori varjestuskiht, mille sisemine kiht on ühendatud kõrgepingega ja välimine kiht maandatud, mille tulemuseks on ühtlane elektrivälja jaotus ja oluliselt paranenud isolatsiooniohutus marginaal.

2. Usaldusväärne mähiskonstruktsioon

Primaarmähisel on U-kujuline struktuur. Mudelid 2 × 400 A ja alla selle kasutavad paberisse mähitud lamedat vasktraati, samas 2 × 500 A ~ 2 × 1000 A mudelid kasutavad kahekordseid poolringikujulisi alumiiniumtorusid, mis tagavad tugeva voolukandevõime. The mähis on jagatud kaheks nelja klemmiga sektsiooniks, mis võimaldab paindlikult lülituda kahe voolusuhte vahel.

3. Täielikult suletud kaitse disain

Üles on paigaldatud metallist paisupaak, mis automaatselt kompenseerib paisumise ja kokkutõmbumise. temperatuurimuutustest põhjustatud trafoõli maht, isoleerides selle sise- ja välisõhust, vältides niiskuse ja õli vananemine ning seadmete eluea pikendamine.

4. Mugav paigaldus ja hooldus

Eelpuuritud tõsteavad paagi põhjas hõlbustavad seadmete tõstmist; tagavad mitmed maanduspoldid seadmete ja sekundaarmähiste usaldusväärne maandus; harukarp on varustatud spetsiaalsete klambritega standardiseeritud ja ohutu juhtmestik.

Tehnilised põhiparameetrid

1. Hinnangulised parameetrid

Nimitööpinge 110kV, maksimaalne tööpinge 126kV, nimisagedus 50Hz, polaarsus on lahutav.

2.Isolatsiooni taluvuse pingetase

Sisemine isolatsioon primaar-sekundaar- ja maandus 185kV/1min, sekundaarne maandus 3kV/1min; välimine isolatsioon kuivkatse pinge 230kV, märgkatse pinge 185kV, kõrgel kõrgusel saastetõrje välkimpulss taluma pinget tipp ulatub 560 kV-ni.

3.Accuracy Performance

0,2/0,5 klassi mõõtmisviga, minimaalne faaside erinevus, vastab ülitäpsetele mõõtmisnõuetele; madal komposiit 5P/10P kaitsetaseme viga, mis võimaldab kiiresti reageerida võrgu rikkevooludele.

4. Lühise takistuse jõudlus

Soojusstabiilsuse vool 5,3KA ~ 45KA, dünaamiline stabiilsusvool 13KA ~ 115KA, talub võrku lühislöögid ja millel on tugev tööstabiilsus.

Tegelikud insenerirakenduste juhtumid:

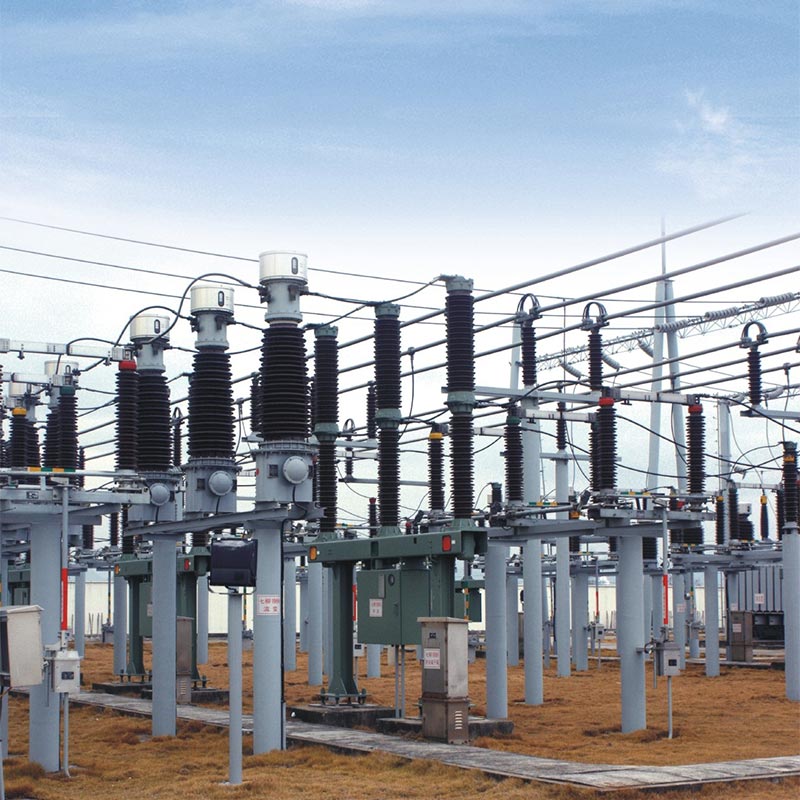

Juhtum: Zhejiangi 110 kV linna alajaama uuendamise projekt

2024. aastal hõlmas Zhejiang Jiaxingi äärelinna 110 kV alajaama uuendamise projekt 32 Usune hulgiostmist. LB6-110kV-2×300/5 (5P30/5P30/0,5) voolutrafod. Asub suure koormusega tööstusklastris kõikumiste tõttu nõudis projekt ülikõrget mõõtmistäpsust ja kaitsetundlikkust. Pärast kasutuselevõttu, seadmed suudavad täpselt koguda siini vooluandmeid, võimaldades reaalajas koormuse jälgimist ja kiiret rikke väljalülitamist. Iga-aastased tööandmed näitavad, et mõõtmisviga on palju alla riikliku standardi piirmäära ja kaitse toimingud on täpsed ja usaldusväärsed, lahendades täielikult vanemate seadmete mõõtmise ebatäpsused.

Paigaldamise, kasutamise ja hoolduse spetsifikatsioonid

1. Paigalduseelne ülevaatus

Enne paigaldamist on vaja visuaalselt kontrollida, et kõrvaldada sellised defektid nagu kahjustatud portselanpuksid, õli lekked ja mittevastavad andmesildi parameetrid; veenduge, et paisuti õlitase ühtib ümbritseva õhu temperatuuriga ja Kui õlitase on madal, lisage kvalifitseeritud trafoõli (elektritugevus ≥45 kV).

2. Paigaldusnõuded

The equipment must be transported and hoisted vertically throughout the entire process, with a transport tilt angle ≤15°. Hoisting is only permitted through the bottom hoisting holes; stress portselanpuksidele ja õlile konservaator on rangelt keelatud. The maximum horizontal tensile force at the primary terminal P1 is ≤2000N, and P2 juures on see ≤3000N; the equipment body and shielding layer must be reliably grounded to ensure operational safety.

3. Kasutus- ja hooldusreeglid

Töötamise ajal ei tohi sekundaarmähis olla avatud, et vältida kõrgepingega seotud riske ja seadmete kahjustusi. Täielikult suletud konstruktsioon ei vaja normaalsetes töötingimustes hooldust. Kontrollige seadme puhtust portselanpuks ja õlitase kord kvartalis. Kui tihend on kahjustatud või isolatsioon on niiske, viige seade tagasi tehas vaakumkuivatamiseks ja õlivahetuseks kohe.

4. Hoiustamisnõuded

110 kV voolutrafot tuleb hoida kuivas, hästi ventileeritavas keskkonnas, vältides otsest päikesevalgust ja vihma. Põhi õlipaak peab olema maapinnast vähemalt 50 mm kõrgusel ja säilitustemperatuur peab olema vähemalt -30 ℃. Pärast üheaastast ladustamist, isolatsioonitakistust ja dielektrilise kadude koefitsienti tuleks perioodiliselt testida. Kui pärast pikemaajalist ladustamist koorub värv maha, ülevärvimine tuleks teha viivitamatult.

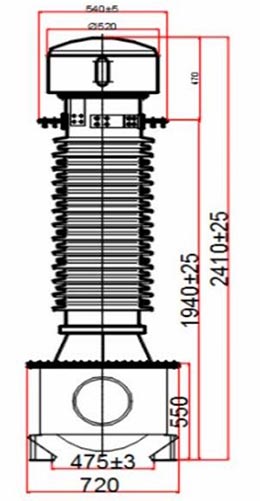

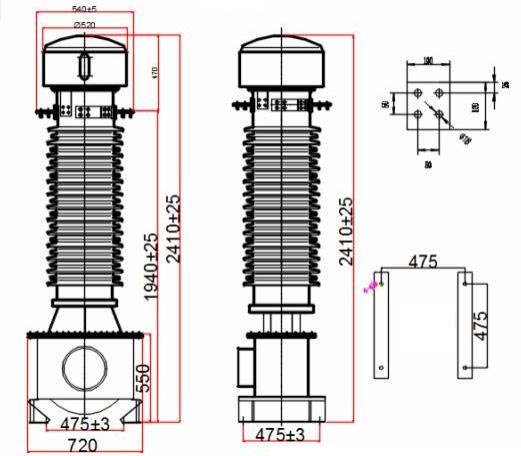

LB 6 - 110 kV välimus ja paigaldusmõõtmed

Projekti viide

Cas-space raketi stardiprojekt

Testi aruanne

KKK

Q1: Kuidas lülitada kahe voolu suhet LB6-110 kV voolutrafol?

Seadmete väljavahetamist pole vaja. Reguleerige lihtsalt pealmise õli välise pistiku juhtmestiku meetodit konservaator: kui primaarmähised on ühendatud järjestikku, on baasvoolu suhe a/c; sisse lülitamisel paralleelselt on see kahekordne voolusuhe 2*a/c. Kasutamine on lihtne ja ei nõua spetsiaalseid seadmeid, kohandatav erinevatele koormustingimustele, vähendades tõhusalt seadmete asendamise kulusid.

Q2: Millised on erinevused standardsete, saastetõrje- ja kõrgmäestikumudelite vahel?

Nendel kolmel mudelil on sama põhiline elektriline jõudlus koos konkreetsete struktuuride optimeerimisega stsenaariumid: ① Standardmudel sobib tavalistesse keskkondadesse kuni 1000 m kõrgusel merepinnast koos roomikuga kaugus 16mm/KV; ② W2 saastetõrjemudel sobib ranniku- ja tööstuslikult saastatud aladele, roomamiskaugus 20 mm/KV ja suurem korrosiooni- ja saastekindlus; ③ GYW kõrgmäestikumudel on sobib kuni 4000 m kõrgustele aladele, mille maksimaalne roomamiskaugus on 31 mm/KV ja talub madalat õhku rõhk ja tugev ultraviolettkiirguse keskkond.

Q3: Millised on peamised ohutusmeetmed seadmete pikaajaliseks kasutamiseks?

First, the secondary winding must be operated under load or short-circuited; open circuits are strictly prohibited to prevent high-voltage breakdown and personal injury accidents. Second, ensure reliable grounding of the junction box and the bottom grounding bolt of the oil tank, and that the grounding wire meets specifications to avoid static elektri kogunemine. Third, during normal operation, disassembly of the sealed structure and arbitrary sampling are keelatud. Regularly test dielectric loss and partial discharge data to ensure stable insulation performance.

Toote eelised ja teenuse garantii

Professionaalse kõrgepingejõuseadmete tootja ja tarnijana Hiinas on Usune Electricu LB6-110 kV voolutrafol märkimisväärsed eelised: standardiseeritud tehase tootmine, rangelt järgides kodumaist ja rahvusvahelist. tööstusstandardid, tagades stabiilse täpsuse ja tugeva keskkonnaga kohanemise; ja täielikult suletud, hooldusvaba disain, mis vähendab oluliselt hilisemaid kasutus- ja hoolduskulusid. Ettevõte pakub a ühekordne teenus, sealhulgas valik ja kohandamine, tehniline juhendamine, kohapealne paigaldamine ja müügijärgne müük hooldus. Parameetreid saab optimeerida vastavalt projekti vajadustele, pakkudes usaldusväärset tagatist ohutu ja 110kV elektrivõrgusüsteemi stabiilne töö.
