Väävelheksafluoriidi kaitselüliti 126kv

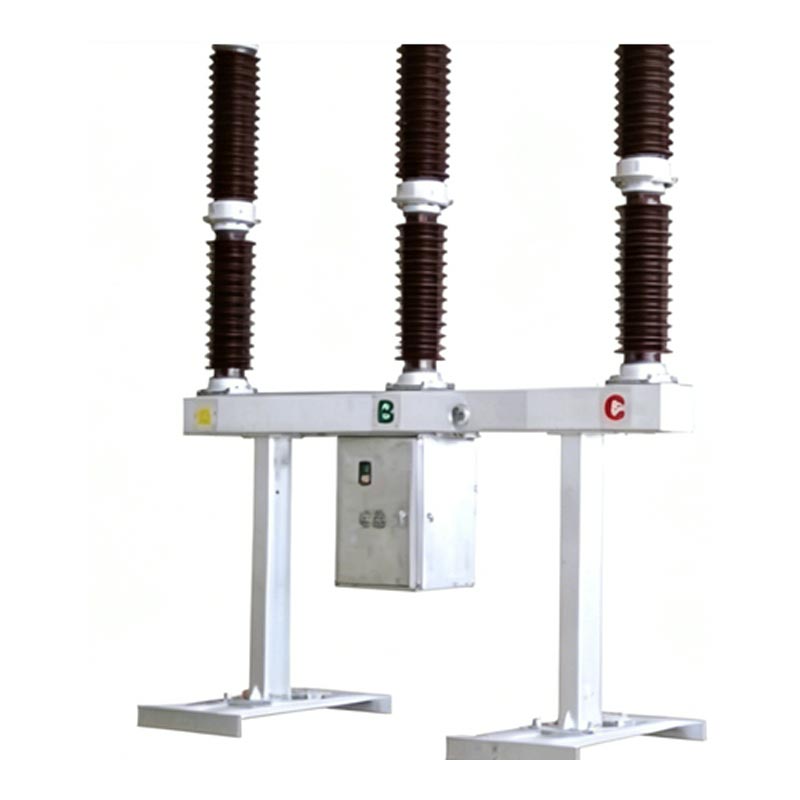

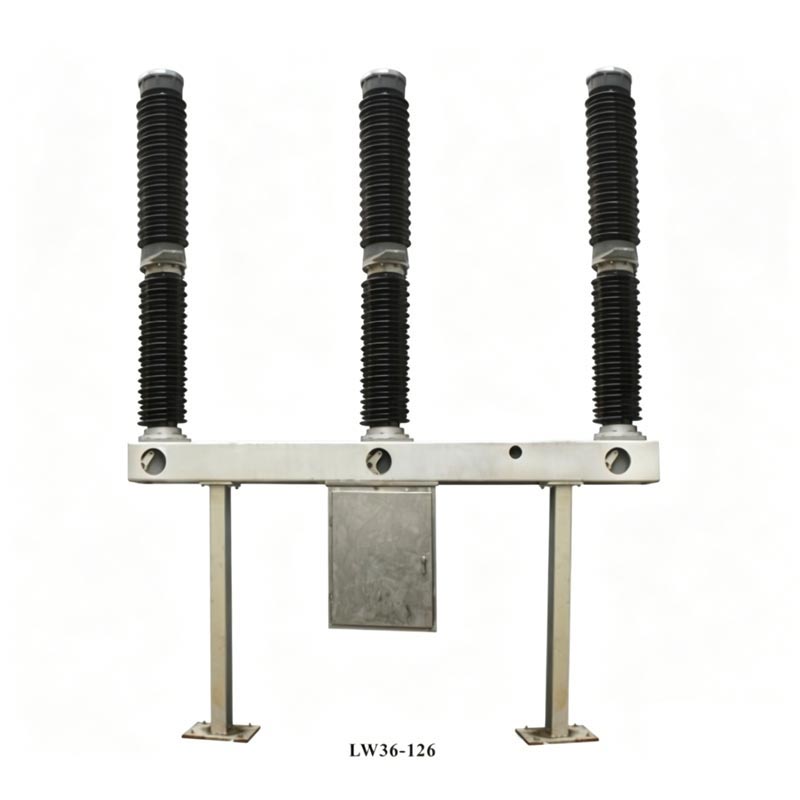

Usune LW36-110 väävelheksafluoriidi kaitselüliti 126 kV on põhiseade, mis võimaldab juhtida ja kaitsta 110kV ülekande- ja transformatsioonisüsteemid ning seda saab kasutada ka kaitselülitite ja lülitusseadmetena rühm. Tootel on integreeritud isepingeline kaarekustutusstruktuur, mille iga faas on üks tugi, ühe katkestuse üksus. Kõik kolm faasi on paigaldatud samale raamile, saavutades mehaanilise ühenduse vedru kaudu töömehhanism. Toote peal on kaarekustutuskambri portselanpuks, keskmine sektsioon sisaldab portselanist tugipuksi ja raami ning elektrilisi juhtkomponente sisaldavat mehhanismikarpi riputatakse raami alla, mille tulemuseks on kompaktne struktuur ja mugav töö.

Põhilised eelised

1. Autoriteetne vastavus

Vastab Hiina standarditele GB1984-2003 "AC High Voltage Circuit Breakers" ja IEC62271-100:2001 "High Voltage Lülitus- ja juhtseadised – osa 100: kõrgepingekaitselülitid" ning on läbinud range tehasekatsetuse ja sertifikaat, mis tagab toote vastavuse ja töökindluse.

2. Suurepärane jõudlus

Kasutab kaare kustutuspõhimõtet "soojuspaisumine + puhumine", mille tulemuseks on lühike kaar kustutusaeg, pikk elektriline eluiga ja madal töömüra; kasutab suurepärase isolatsiooni ja kaarega SF6 gaasi kustutusomadused keskkonnana, välistades põlemis- ja plahvatusohu, muutes selle sobivaks tihedalt asustatud alad.

3. Usaldusväärsed tõendid

Vedruga töötava mehhanismi mehaaniline eluiga on kuni 6000 tsüklit, aastane SF6 gaasilekke määr on ≤0,5%. ja põhiahela takistus ≤80μΩ. Täielikud tehnilised parameetrid ja katseandmed kinnitavad toote stabiilsust.

4. Tugev kohanemisvõime

Laialdaselt kohandatav karmi väliskeskkonda, ümbritseva õhu temperatuurivahemikuga -30 ℃ kuni +40 ℃ ja kõrgusega ≤3000 meetrit. Tugev vastupidavus tuulele, jääle ja maavärinatele, mis vastab erinevate elektriprojektide stsenaariumide vajadustele.

Tehnilised põhiparameetrid

Väävelheksafluoriidi kaitselüliti 126 kV on suurepärase elektrilise jõudlusega koos põhiparameetritega vastab 126kV toiteseadmete kõrgetele standarditele, tagades stabiilse töö keerulistes elektrisüsteemides. Võtme tuum parameetrid on järgmised:

Toote üldine struktuur

Väävelheksafluoriidi kaitselüliti 126 kV koosneb kolmest faasist, millest igaüks on varustatud isetoiteallikaga kaarekustutuskamber, tugiisolatsiooniseade, adsorbent ja lekkekindel struktuur. Staatilise tihenduse kasutamine O-rõngad ja hermeetik, samas kui dünaamiline tihendus kasutab vedrusurvetihendust, tagades suurepärase õhutiheduse. The ülekandeosa ühendab ühepooluselise kaitselüliti ja töömehhanismi, edastades tõhusalt tööjõud; vedru töömehhanismil on sisseehitatud mehhanismi kast, mis annab käsitsi elektrienergiat salvestus- ja taassulgemisfunktsioonid, pakkudes paindlikku ja usaldusväärset tööd.

Toote tööpõhimõte

1. Sulgemisolek: süsteemi vool moodustab ahela läbi klemmide, statsionaarsete kontaktide, liikuvate kontaktide, silindrite, ja vahekontaktid, tagades normaalse jõuülekande.
2. Väljalülitusoperatsioon: töömehhanismi toimel liigub liikuv kontakt allapoole, tekitades an elektrikaar, kui liikuvad ja statsionaarsed kontaktid eralduvad; balloonis olev kokkusurutud SF6 gaas puhub kaare läbi düüsi ja kaar kustub, kui vool ületab nulli.
3. SF6 gaasisüsteem: varustatud integreeritud SF6 tihedusmõõturi ja temperatuuri kompensatsiooniga kontrolleriga. saab jälgida gaasirõhku reaalajas. Kui rõhk on liiga madal, käivitub häire ja mehhanism töötab lukustatud, et vältida mehaanilisi kahjustusi.

Projekti viide

Cas-space raketi stardiprojekt

Testi aruanne

Taotlusjuhtum

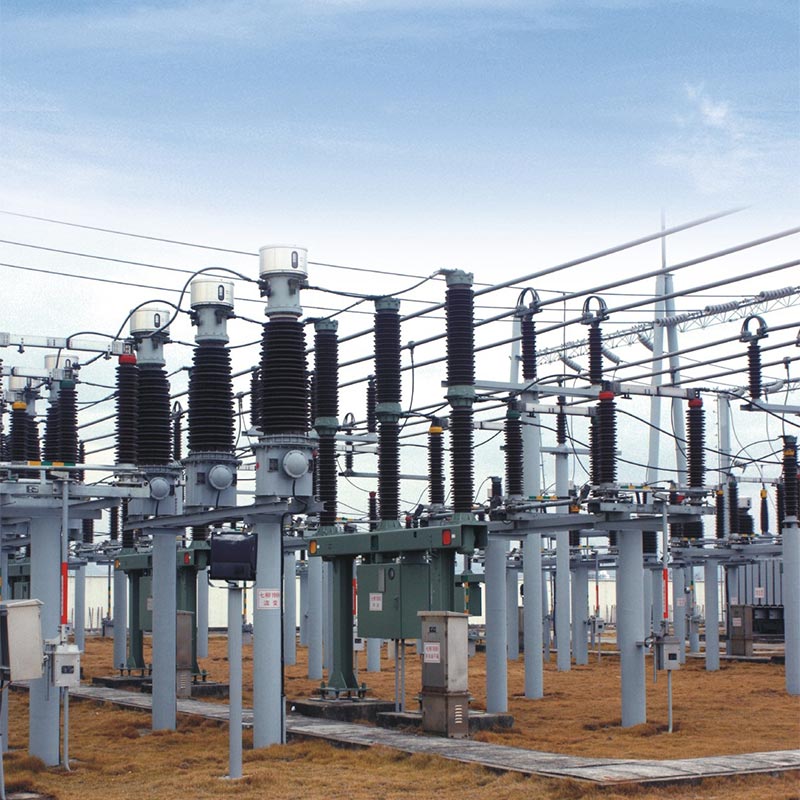

2024. aastal rakendati Usune LW36-110 väävelheksafluoriidi kaitselüliti 126 kV edukalt võtmele 110 kV ülekande- ja ümberkujundamise projekt Põhja-Hiinas. Selle projekti eesmärk oli lahendada ebapiisava probleem elektrivarustuse võimsus maapiirkondades ja äärelinnades. Projektiplatsil on suur temperatuuride erinevus (-25 ℃ kuni +38℃) ja sagedased liivatormid, mis seavad äärmiselt kõrged nõudmised keskkonnaga kohanemisvõimele ja töökindlusele. jõuseadmed.

Selle projekti määratud tarnijana tarnis Usune 28 LW36-110 kaitselülitit. Tehas saatis professionaalsed tehnikud, et pakkuda kohapealseid juhiseid paigaldamiseks, kasutuselevõtuks ja proovitööks. Pärast kaheksa kuud stabiilset töötamist ei saavutanud toode ühtegi riket ja SF6 gaasilekke määr oli palju väiksem kui standardnõuded (tegelik test ≤0,3%) ning avamise ja sulgemise reaktsioonikiirus vastas täielikult projekti kavandile standarditele. Pärast projekti käivitamist parandas see tõhusalt kohaliku elektrivõrgu stabiilsust, vähendas seadmete riketest põhjustatud elektrikatkestusi ning pälvis kõrge tunnustuse nii projektiomanikult kui ka kohalikelt elektriosakond, mis kontrollib täielikult selle suurepärast keskkonnaga kohanemisvõimet ja usaldusväärset toimivust Kasutatud 126kV SF6 kaitselüliti tegelikes töötingimustes.

KKK

Q1: Mis on Usune väävliheksafluoriidi kaitselüliti 126 kV kasutusiga ja mis on selle võtmed hoolduspunktid?

A1: toote mehaaniline eluiga on 6000 tsüklit ja soovitatav pidev tööiga on 12 aastat. Võti hoolduspunktid: iganädalased rutiinsed kontrollid (isolaatori terviklikkus, SF6 gaasirõhk jne); iga-aastane hooldus iga 3 aasta järel (isolaatorite puhastamine, peaahela takistuse mõõtmine jne); kui toode jõuab hooldustingimused (nt 20 täisvõimsusega lühisekatkestust), kaarekontaktid, adsorbent ja tihendusrõngad tuleb välja vahetada. Tootja saadab professionaalsed töötajad, kes annavad kohapealseid hooldusjuhiseid.

2. küsimus: kas Usune LW36-110 kaitselülitit saab kasutada kõrgel kõrgusel ja külmades piirkondades? Mis on maksimaalselt sobiv kõrgus?

A2: Jah. See toode on spetsiaalselt loodud kasutamiseks karmides välistingimustes ja on hästi kohanemisvõimega kõrgete tingimustega kõrgused ja madalad temperatuurid. See sobib kuni 3000 meetri kõrgusele ja talub madalaid temperatuure kuni -30 ℃, mis vastab täielikult kõrgmäestiku ja külmade piirkondade, nagu Lääne-Hiina, vajadustele. Lisaks on mehhanismi karbil on sisseehitatud küttekeha, mis tagab niiskuse ja külmumise kaitse vihma, lume ja tugeva külma korral aastaaegadel, tagades stabiilse töö.

Tarnija ja müügijärgne teenindus

Zhejiang Usune Electric Co., Ltd. kui kõrgepingeseadmete professionaalne tootja Hiinas, omab täielikku tootmisliini ja ranget kvaliteedikontrolli süsteemi. Tehas on varustatud täiustatud testimisseadmed ja iga toode läbib enne tolmuimemise, gaasi täitmise ja mehaanilise toimivuse testimise tehasest lahkuma, et tagada toote kvaliteet. Usaldusväärse tarnijana pakub Usune ühtset müügijärgset teenindust, sealhulgas kohapealne paigaldusjuhend, kasutuselevõtt, hoolduskoolitus ja varuosade tarnimine. Professionaal tehniline meeskond reageerib kasutajate vajadustele operatiivselt, tagades seadmete pikaajalise stabiilse töö.
