Alajaama kõrgepinge kaitselüliti Usune LW36-110 on sõltumatult välja töötatud põhitoiteseade ja seda toodab Zhejiang Usune Electric Co., Ltd., Hiina kõrgepinge jaotusseadmete juhtiv tootja tööstusele. Seda kolmefaasilist vahelduvvoolu 50 Hz välist kõrgepinge lülitusseadet kasutatakse peamiselt 110kV jõuülekande- ja transformatsioonisüsteemid ning seda saab kasutada ka kontaktkaitselülitina ja sees rakendused, mis nõuavad jaotusseadmeid. Tooted on valmistatud Usune professionaalses tehases, integreerides Teadus- ja arendustegevus, tootmine ja testimine, tagades, et iga toode vastab enne tehasest lahkumist rangetele kvaliteedistandarditele.
Toote töökindluse ja ühilduvuse tagamiseks kasutage Usune LW36-110 kõrgepinge kaitselülitit Alajaam vastab täielikult GB1984-2003 "AC High Voltage Circuit Breakers" standardile ja vastab Rahvusvahelise Elektrotehnikakomisjoni (IEC) standard IEC62271-100:2001 "Kõrgepinge lülitus- ja juhtimisseadmed - Osa 100: Kõrgepingekaitselülitid". Professionaalse tarnijana on Usune läbinud range kvaliteedisüsteemi sertifikaat ning selle tehas on varustatud täiustatud tootmis- ja testimisseadmetega, et tagada, et iga toote jõudlus vastab või ületab tööstusstandardeid.
Kasutades ainulaadset "soojuspaisumine + abi" kaare kustutuspõhimõtet, on sellel suurepärane purunemisvõime jõudlus, lühike kaareaeg, pikk elektriline eluiga ja madal töömüra, tagades tõhusalt toite ohutuse võrgu töö.
Kasutab isoleeriva ja kaarekustutusvahendina suurepäraste isolatsiooni- ja kaarekustutusomadustega gaasi SF6 keskmine, ei põhjusta põlemis- ega plahvatusohtu, mistõttu sobib see tihedalt asustatud aladele ja erinevatele keerulised alajaamakeskkonnad.
Varustatud CTB-1 tüüpi vedrumehhanismiga, millel on lihtne ja kompaktne struktuur, stabiilne töö, kõrge ohutus ja töökindlus ning väiksem hooldus- ja rikete sagedus.
Suudab stabiilselt töötada karmides keskkondades, järgides rangelt erinevaid keskkonnanäitajaid, tagades pikaajaline stabiilne töö erinevates piirkondades.
1. Nimipinge: 110kV; Nimisagedus: 50 Hz; Nimivool: 3150A
2. Nominaalne lühise katkestusvool: 40kA; Nominaalne lühise tekitav vool (tipp): 100 kA
3. SF6 gaasi nimirõhk (20 ℃): 0,5 MPa; Aastane lekkemäär: ≤0,5%
4. Mehaaniline eluiga: 6000 tsüklit; Avamisaeg: ≤60ms; Sulgemisaeg: ≤145 ms
5. Ümbritseva temperatuuri vahemik: -30℃～+40℃; Kõrgus: ≤3000m

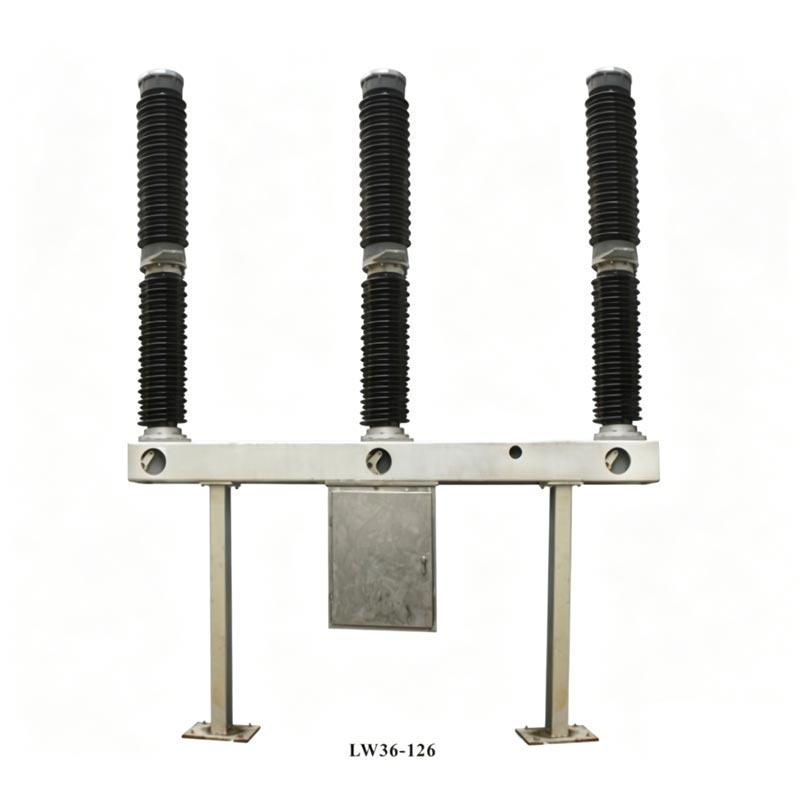

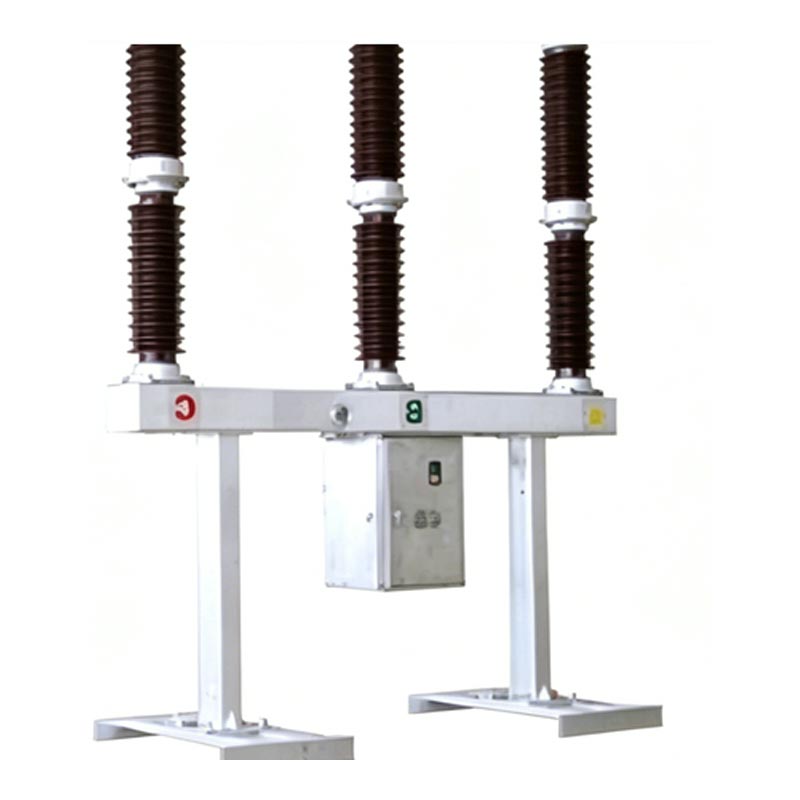

Alajaama kõrgepinge kaitselüliti kasutab integreeritud iseseisev kaarkustutuskambrit struktuur, kusjuures iga faas on ühe sambaga ühe katkestus (POLE). Iga kaitselüliti koosneb kolmest faasist, paigaldatud samale raamile, juhitakse vedrumehhanismiga, kolme faasiga mehaaniliselt ühendatud. Ülemine osa tootel on kaarekustutuskambri portselanpuks, keskmises osas on tugiportselan puks ja raam ning mehhanismikarp asub keskel ja riputatakse raami alla. Selles asuvad sisemine vedru töömehhanism ja elektrilised juhtimiskomponendid. Mehhanismi väljundtõmbevarras ühendub ühendusvarras ja pöörlev õlg. SF6 gaasitiheduse regulaator on paigaldatud raami esiküljele, mis on mõlemast otsast toetatud tugedega.
Süsteemi vool liigub läbi klemmide, statsionaarse kontakti tugivarda, statsionaarse peakontakti, liikuva peamise kontakt, silinder, vahekontakt ja vaheäärik, moodustab seejärel süsteemiga ahela läbi terminalid.
Täiturmehhanismi toimel tõmbab tööõlg isoleerivat tõmbevarda, kolvivarda, silindrit, liikuvat kaare kontakti ja otsik allapoole koos. Liikuva ja statsionaarse kontakti eraldumisel tekib kaar. Millal liikuv kontaktsüsteem liigub allapoole teatud asendisse, otsik avaneb ja surutud SF6 gaas silinder puhutakse läbi düüsi kaare piirkonda. Kaar kustub, kui vool ületab nulli.
Täiturmehhanismi toimel tõmbab tööõlg isoleeritud vardaga ühendatud liikuvat kontakti ülespoole sulgemisasendisse. Samal ajal siseneb silindrisse gaas SF6, valmistudes järgmiseks avamisoperatsiooniks.
Koosneb SF6 tihedusmõõturist (integreeritud manomeetrist ja tiheduse regulaatorist), gaasivarustusventiilist, kolmefaasiline ventiilid ja SF6 gaasijuhe. Sellel on temperatuuri kompenseerimine, alarm ja blokeeritud rõhukaitse tagada stabiilne SF6 gaasirõhk.
See asub mehhanismi korpuses ja sisaldab põhikomponente, nagu töölülitid, automaatsed lülitid, väljalülituslülitid, releed, klemmid, sulgemismähised, mootorid ja kütteseadmed. See võimaldab lüliti juhtimist, pumpamisvastast, vedruenergia salvestamine, SF6 gaasirõhu kaitse, kütte- ja valgustusfunktsioonid.

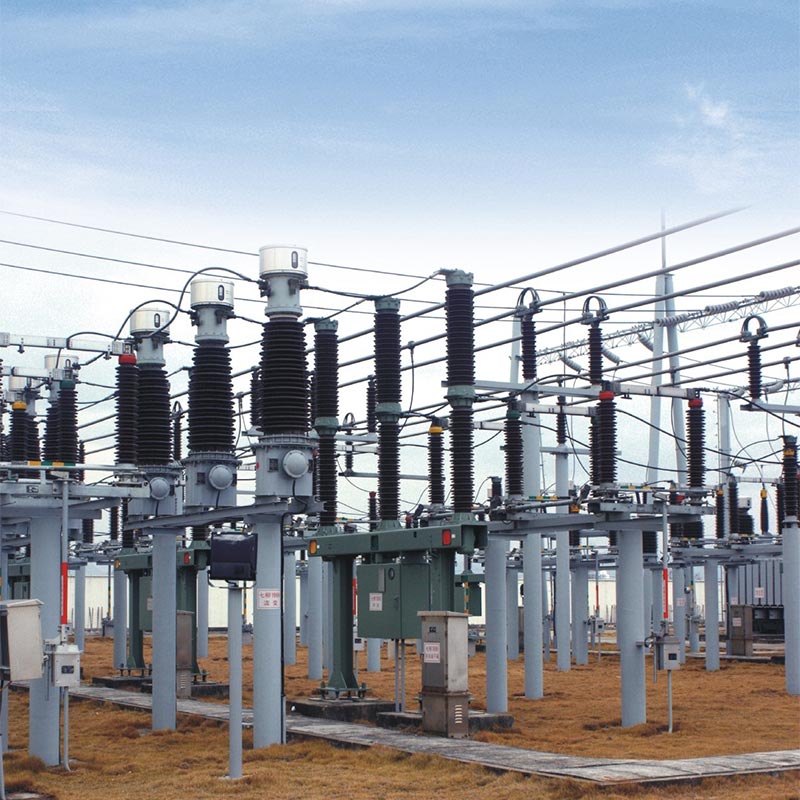

Alajaama kõrgepinge kaitselüliti Usune LW36-110 töökindluse ja praktilisuse kontrollimiseks, seda toodet on edukalt rakendatud 110 kV alajaama projektis Ida-Hiina olulises tööstuspargis. Nagu Usaldusväärne tarnija, Usune pakkus selle projekti jaoks 12 LW36-110 kaitselülitit, mis on stabiilselt töötanud üle kolme aasta.
See alajaam varustab toite enam kui 50 tööstuspargi suure ja keskmise suurusega ettevõttega, mis nõuavad väga kõrget stabiilsust ja ohutust. Projekti algstaadiumis klient igakülgselt võrdles mitut Hiina tootjat, valides lõpuks Usune LW36-110 kaitselülitid, kuna need olid paremad. tehniline jõudlus, range kvaliteedikontroll ja igakülgne müügijärgne teenindus. Töötamise ajal on tooted pidasid edukalt vastu ekstreemsetele ilmastikutingimustele, sealhulgas kõrgetele temperatuuridele, tugevale vihmale ja madalale temperatuurid ilma registreeritud riketeta. SF6 gaasi lekke määr oli palju madalam kui standardne nõue (≤0,5%), mehaaniline töö oli sujuv ning avamis- ja sulgemisajad stabiilsed, tagades tõhusalt ja pargi elektrivõrgu stabiilne töö. See pälvis kliendilt palju kiitust ja Usune sai määratud jõuseadmete tarnija pargi järgnevate laiendusprojektide jaoks.
A1: toote mehaaniline eluiga on 6000 tsüklit ning tavapärasel kasutamisel ja korrapärasel hooldusel on see pidev kasutusiga võib ulatuda 12 aastani. Peamised hoolduspunktid on järgmised: iganädalased rutiinsed kontrollid (isolaatori kontrollimine terviklikkus, SF6 gaasirõhk ja tööolek); iga-aastane kapitaalremont iga 3 aasta järel (isolaatorite puhastamine, kontroll kinnitusdetailid, peavooluahela takistuse ja SF6 gaasi niiskusesisalduse mõõtmine); alusel on vaja kapitaalremonti järgmised tingimused: 12 aastat pidevat tööd, 2000 nimivoolukatkestust, 20 täisvõimsust (40kA) katkestused või 6000 mehaanilist toimingut. USune pakub professionaalseid hooldusjuhiseid ja varuosasid tarne, et tagada toote pikaajaline stabiilne töö.
A2: Jah, sellel tootel on tugev keskkonnaga kohanemisvõime ja seda saab kasutada kõrgel ja väga külmal piirkondades. Selle ümbritseva õhu temperatuurivahemik on -30 ℃ kuni +40 ℃, maksimaalne kohandatav kõrgus on ≤ 3000 m. Saab küll talub 700Pa tuulerõhku ja 10mm jäätumist ning selle seismiline tugevus vastab horisontaalsetele nõuetele kiirendus ≤0,3g ja vertikaalkiirendus ≤0,15g. See sobib ka piirkondadele, kus on keskmine päevane sugulane õhuniiskus ≤ 95% ja kuu keskmine suhteline õhuniiskus ≤ 90% (25 ℃) ning seda saab kasutada tuleohtlikust keskkonnas, plahvatusohtlikud, keemiliselt söövitavad ja tugevad vibratsioonitingimused, mis vastavad täielikult keskkonnanõuetele enamik alajaamaprojekte Hiinas ja isegi kogu maailmas.
Zhejiang Usune Electric Co., Ltd. on kõrgepinge elektrijaotusseadmete professionaalne tootja ja tarnija Hiina, keskendudes kõrgepingeahela uurimisele, arendustegevusele, tootmisele, müügile ja müügijärgsele teenindusele kaitselülitid, lülitid ja muud toiteseadmed. Ettevõtte tehas asub Hiinas Zhejiangi provintsis, mille pindala on üle 10 000 ruutmeetri, mis on varustatud täiustatud tootmisliinide, testimisseadmete ja professionaalne uurimis- ja arendusmeeskond.
Usune järgib filosoofiat "Kvaliteet ennekõike, Klient kõrgeim", rakendades rangelt kvaliteedikontrollisüsteemi tootmisprotsessi ajal. Kõik tooted läbivad enne tehasest lahkumist range testimise. Usaldusväärsena tarnija, Usune on pakkunud kvaliteetseid toiteseadmeid sadadele alajaamaprojektidele nii riigis kui ka rahvusvaheliselt, pälvides laialdase klientide tunnustuse oma usaldusväärse tootekvaliteedi ja terviklikkuse eest müügijärgne teenindus.
