Kõrgepinge Sf6 kaitselüliti

Hiina professionaalne kõrgepingeelektriseadmete tootja Zhejiang Usune Electric Co., Ltd. on käivitanud LW36-110 kõrgepinge Sf6 kaitselüliti. See toode on kolmefaasiline AC 50Hz välistingimustes töötav kõrgepinge jaotusseade sobib 110kV jõuülekande- ja transformatsioonisüsteemide juhtimiseks ja kaitseks. Seda saab kasutada ka a sidekaitselüliti ja lülitusseadme komplekt.

Kõrgepinge Sf6 kaitselüliti võtab kasutusele ainulaadse "soojuspaisumise + puhumise" kaare kustutuspõhimõtte, varustatud CTB-1 tüüpi vedrumehhanismiga, mis vastab riiklikele ja rahvusvahelistele standarditele ning millel on suurepärane kaarekustutusvõime, kõrge ohutus ja stabiilsed tööomadused. Usaldusväärsena tarnija, Usune on pühendunud kvaliteetsete ja vastupidavate kõrgepinge lülitusseadmete pakkumisele. Selle LW36-110 SF6 vooluahel kaitselülitit on laialdaselt kasutatud võtmeprojektides, nagu elektrivõrgud ja tööstuspargid, pakkudes usaldusväärset toiteallikat infrastruktuuri ehitamiseks.

Põhilised eelised

1. Täiustatud kaarekustutustehnoloogia

Kasutades ainulaadset "soojuspaisumist + puhumist" kaare kustutuspõhimõtet, on sellel lühike kaar kustutusaeg, pikk elektriline eluiga ja madal töömüra, parandades tõhusalt toiteallika stabiilsust.

2. Kõrge ohutusvõime

Kasutades isolatsiooni- ja kaarekustutusainena gaasi SF6, on sellel suurepärane isolatsioon ja kaarekustutusvõime jõudlus, välistades põlemis- ja plahvatusohu, muutes selle sobivaks tiheasustusaladele.

3. Stabiilne töömehhanism

Varustatud CTB-1 tüüpi vedrumehhanismiga, sellel on lihtne ja kompaktne struktuur, turvaline ja töökindel töövõime ja tugev häiretevastane võime.

4. Vastavus rahvusvahelistele standarditele

Täielikult ühilduv GB1984-2003 "AC High Voltage Circuit Breakers" ja IEC62271-100, 2001 "High Voltage Switchear" ja juhtseadis – osa 100: kõrgepingekaitselülitid”, mis vastab globaalse võimsuse tehnilistele nõuetele projektid.

Kohaldatavad keskkonnatingimused

Kõrgepinge Sf6 kaitselüliti on mõeldud kasutamiseks välitingimustes, pakkudes tugevat keskkonnaga kohanemisvõimet ja sobivus erinevatesse karmidesse töötingimustesse:

1. Ümbritsev temperatuur: -30 ℃ ~ +40 ℃
2. Kõrgus: ≤3000m
3. Suhteline õhuniiskus: päeva keskmine ≤95%, kuu keskmine ≤90% (temperatuuril 25℃)
4. Tuulerõhk ≤700Pa; Jäätumise paksus ≤10mm
5. Seismiline intensiivsus: horisontaalne kiirendus ≤0,3g, vertikaalkiirendus ≤0,15g
6. Puuduvad tuleohtlikud, plahvatusohtlikud, keemiliselt söövitavad või tugevalt vibreerivad keskkonnad

Toote struktuur ja tööpõhimõte

1. Üldine struktuur

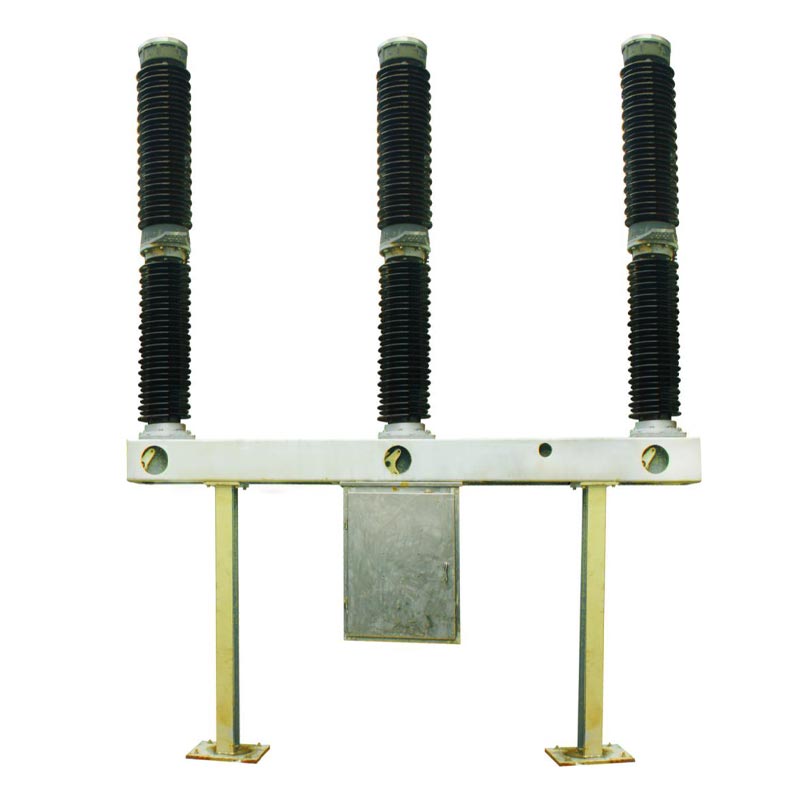

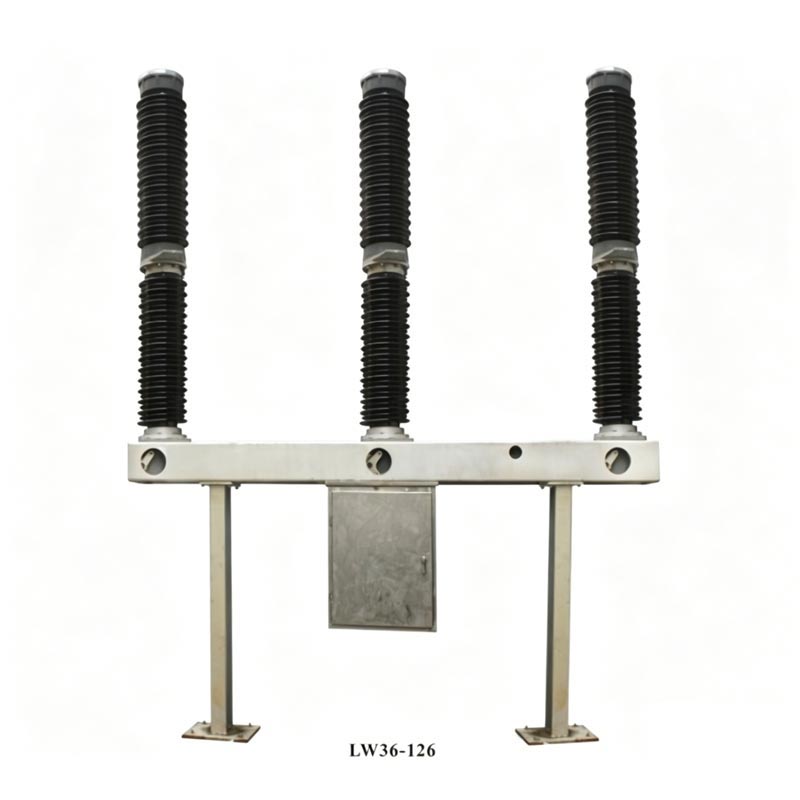

Kõrgepinge Sf6 kaitselüliti kasutab integreeritud isekustuvat kaarkustutusstruktuuri. Iga faas on ühe sambaga ühemurruline (POLE). Iga kaitselüliti koosneb kolmest faasist, mis on paigaldatud samale raamile, ja seda juhib vedrumehhanism, mille kolm faasi on mehaaniliselt ühendatud. Toote ülaosas on kaarekustutuskambri portselanpuks, keskmises osas on tugiportselanpuks ja raam ning mehhanismi kast riputatakse raami keskosa alla, sisaldades vedruga töötavat mehhanismi ja elektrilist juhtimiskomponendid. Raami esiküljele on paigaldatud SF6 gaasitiheduse regulaator, mis on mõlemalt toestatud lõpeb tugedega.

2 Põhikomponendid ja funktsioonid

- Kaarkustutusüksus: kasutab iseenergiat andvat kaarekustutusstruktuuri. Kui kaitselüliti rakendub, Kõrgsurve soojuspaisumine silindris kustutab kaare, tagades kiire ja tõhusa kustutamine.
- Toetage isolatsiooniseadet: toetab kaarekustutuskambri isolaatorit ja isoleerib maapinda pingestatud komponendid; isoleervarras ühendab tööõla ja stoppervarda, tagades isolatsiooniohutuse.
- Adsorbent: paigaldatakse kaarekustutuskambri ülemise otsa kaane sisse, see hoiab SF6 gaasi kuivana ja neelab kaarlagunemisel tekkivad lagunemisgaasid. Hoolduse käigus tuleb see välja vahetada.
- Lekke vältiv struktuur: kasutab staatilise tihendi (O-rõngas + hermeetik) ja dünaamilise tihendi kombinatsiooni (vedrusurvetihend), saavutades aastase SF6 gaasilekke määra ≤0,5%. - Vedruga töötav mehhanism: lubab avamis-, sulgemis- ja taassulgemistoimingud kiire tegevuskiirusega (sulgemisaeg ≤145ms, avamisaeg ≤60ms), stabiilne jõudlust ning toetab käsitsi ja elektrienergia salvestamist.

3. Tööpõhimõte

- Sulgemisasend: süsteemi vool voolab läbi klemmide, statsionaarse kontakti tugivarda, statsionaarse peakontakti, liikuv põhikontakt, silinder, vahekontakt ja vaheäärik, mis moodustavad ahela läbi terminalid.
- Avamisoperatsioon: töömehhanismi toimel tõmbab juhthoob isolatsioonivarda, kolvi varras, silinder, liikuv kaarekontakt ja otsik allapoole; liikuva ja paigalseisva kontakti kokkupuutel tekib kaar eraldi. Pärast seda, kui liikuv kontaktsüsteem liigub kindlasse asendisse, avaneb otsik, surudes SF6 gaasi kokku puhuge kaar ära, kustutades kaare, kui vool ületab nulli.
- Sulgemine: töömehhanism juhib liikuva kontakti ülespoole sulgemisasendisse, samal ajal kui SF6 gaas siseneb silindrisse, valmistudes järgmiseks avamiseks.

Peamised tehnilised parameetrid

Kaitselülitil Usune LW36-110 SF6 on suurepärane tehniline jõudlus ja põhiparameetrid vastavad kõrgetele nõuetele. 110kV elektrisüsteemide standardid, tagades stabiilse ja tõhusa töö.

Projekti viide

Cas-space raketi stardiprojekt

Testi aruanne

Praktiline rakendusjuhtum

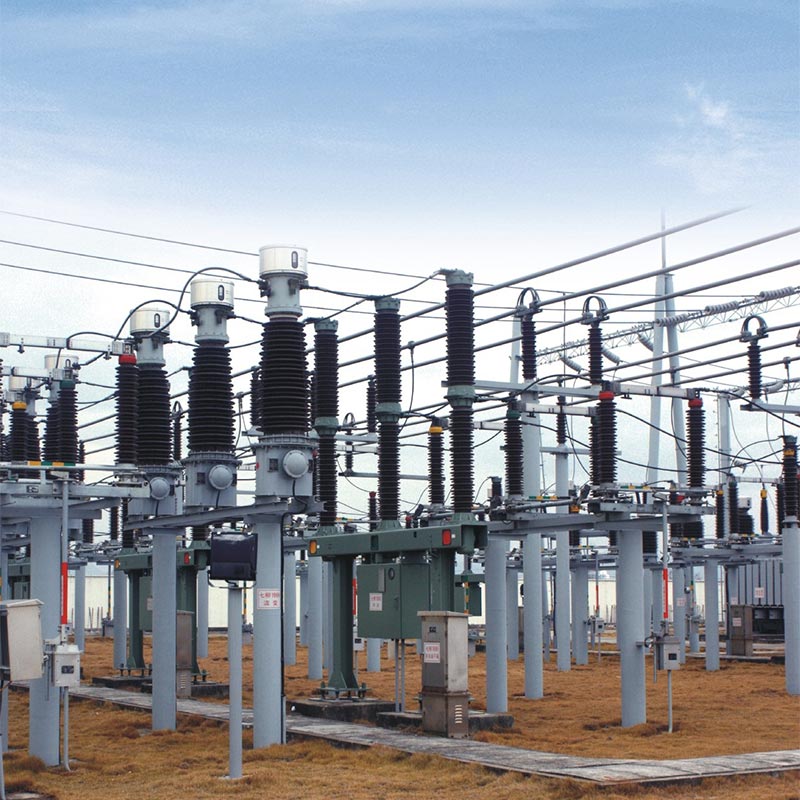

Juhtumiuuring: 110 kV elektrivõrgu uuendamise projekt Põhja-Hiinas

Projekti taust: 110 kV elektrivõrk Põhja-Hiinas pidi võimsuse parandamiseks uuendama oma vananevat jaotusseadet tarne stabiilsus ja kindlus, seistes silmitsi karmide keskkondadega, nagu madal talvine temperatuur (-25 ℃) ja tugev tuul survet.

Toote rakendus: Projekt valis välja 20 Usene LW36-110 SF6 kaitselülitit. Nende kohanemisvõime madalal temperatuuril (-30 ℃ ~ + 40 ℃) ja suurepärane kaarekustutusvõime lahendasid tõhusalt seadme ebastabiilse töö probleemi. seadmete vananemine madalatel temperatuuridel.

Rakendustulemused: Alates kasutuselevõtust 2022. aastal on seadmed neli aastat stabiilselt töötanud ilma kaarekustutusrike, gaasileke või muud vead. Toiteallika aastane töökindluse määr on kasvanud võrra 0,8%, tagades efektiivselt normaalse elektrivarustuse piirkonna elanikele ja tööstusettevõtetele.

KKK

K1: Mis on Usune LW36-110 kõrgepinge SF6 kaitselüliti kasutusiga ja milline on hooldus töötamise ajal vajalik?

A1: toote mehaaniline eluiga on 6000 tsüklit ja pidev tööiga kuni 12 aastat normaalsel tasemel hooldus. Rutiinne hooldus hõlmab iganädalast visuaalset kontrolli (isolaatori terviklikkus, SF6 gaasirõhk jne). ja iga-aastane hooldus iga 3 aasta järel (isolaatori puhastus, peaahela takistuse mõõtmine jne). Major kapitaalremont on vajalik, kui hooldustingimused on täidetud (nt 12 aastat pidevat töötamist, 2000 nimivool katkestused jne). Tootja Usune pakub professionaalseid hooldusjuhiseid ja varuosade tarnimist seadmete pikaajaline stabiilne töö.

2. küsimus: mida tuleks teha, kui kaitselülitis tekib SF6 gaasileke ja kas sellega kaasnevad ohutusriskid?

A2: sellel tootel on kahekordne lekkekindel konstruktsioon (staatiline tihend + dünaamiline tihend), millel on aastane lekkemäär ≤0,5%, palju alla riikliku standardi. Kui leke tuvastatakse, saab lekkepunkti määrata SF6 gaasilekke abil detektor. Pärast voolukatkestust saab hermeetiku või O-rõnga välja vahetada. SF6 gaas on mittetoksiline ja mittesüttiv, kuid liigne leke võib mõjutada seadmete isolatsiooni ja kaarekustutusvõimet. Toode on varustatud SF6 gaasitiheduse regulaatoriga; see annab märku, kui rõhk on alla häireväärtuse (0,45±0,03 MPa) ja lukustub töötab, kui rõhk on alla lukustusrõhu (0,40±0,03 MPa), vältides sellega ohutusriske.
