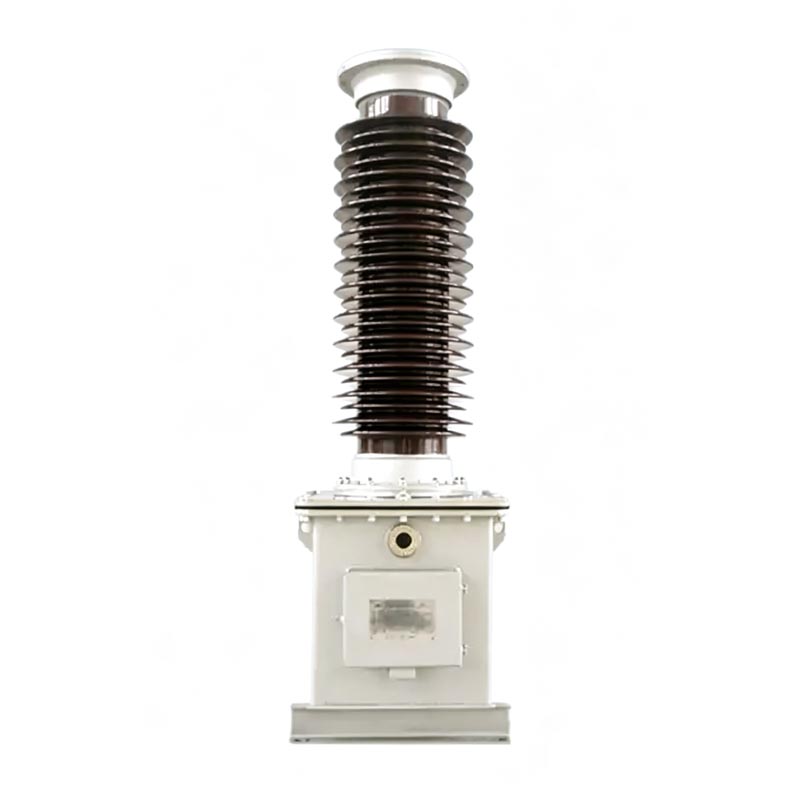

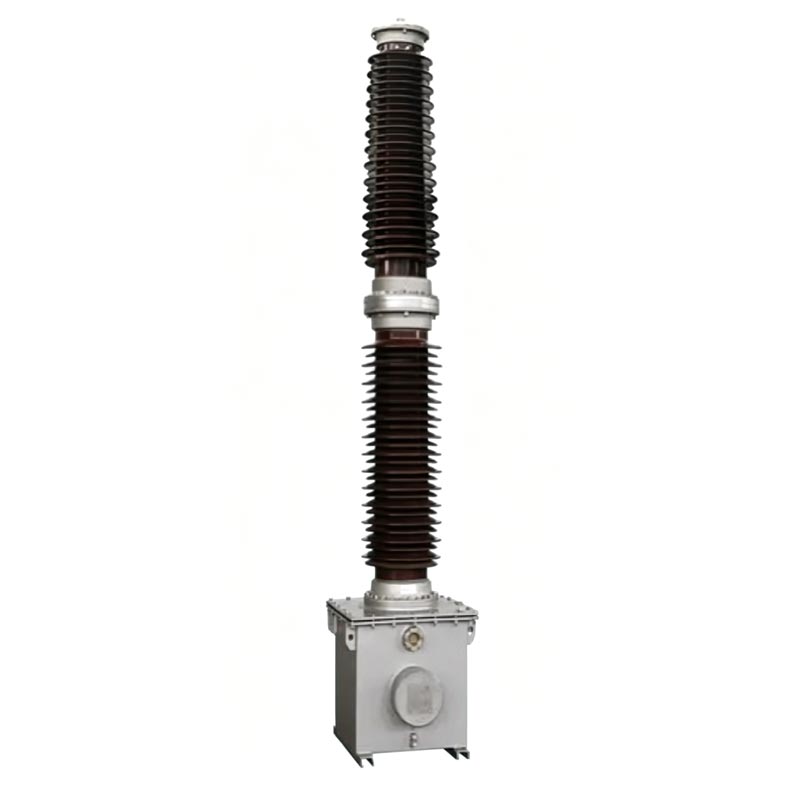

Välispinge transformaator

Usune TYD seeria välispingetrafo katab kõik pingetasemed 35kV kuni 220kV, teisendades kõrgepinge süsteemid 100/√3 V või 100 V standardsetele madalpinge signaalidele, et rahuldada energia mõõtmise, pinge mõõtmise vajadusi, releekaitse ja võrgu sünkroonimise kontrollimine. Võrreldes traditsiooniliste elektromagnetiliste pingetrafodega, sellel tootel on ka elektriliini kandja sideühendus, mis väldib ferroresonantsi probleeme. Selle üldine struktuur on usaldusväärne, tagades kõrgepinge elektrivõrkude pikaajalise ohutu ja stabiilse töö, muutes selle tuumaks nutivõrgu ehitamise tugiseade.

Kondensaatori pingetrafo

TYD-35 (66, 110/220)kV-0,01 (0,02)

Üldised juhised

Tootemudeli selgitus

TYD-seeria mudelikoodid määratlevad selgelt toote parameetrid ja rakendatavad stsenaariumid, hõlbustades projekteerimist valik ja kohapealne paigaldus. Kodeerimisreeglid on järgmised:

1. Mudeli struktuur: TYD ① – ② ③

- TYD: mahtuvusliku pingetrafo kood
- ①: süsteemi nimifaasipinge (ühik: kV)
- ②: pingejaguri nimimahtuvus (ühik: μF, valikuline 0,01 μF, 0,02 μF)
- ③: Funktsionaalse funktsiooni järelliite kood

2. Sufiksi koodi selgitus:

- H: Reostuskindel tüüp, sobib tugevalt saastatud aladele
- G: kõrgmäestikutüüp, sobib piirkondadele, mis on kõrgemad kui 2000 m
- F: sobib neutraalpunktiga, mitteefektiivselt maandatud süsteemidele

3. Tüüpilise mudeli näide

TYD110/√3-0.02FH, mis esindab 110kV pingetaset, pingejaguri nimimahtuvus 0.02μF, sobib neutraalpunktiga mitteefektiivselt maandatud süsteemid ja D-klassi saastekeskkonnad, mahtuvuslik pingetrafo.

Põhifunktsioonid

1. Täpne mõõtmine ja pinge mõõtmine

Võimaldab ülitäpset pinge kogumist ja energia mõõtmist, tagades elektrivõrgu täpse asetuse tarbimise andmed.

2. Elektrivõrgu kaitse ja automaatjuhtimine

Pakub stabiilseid pingesignaale releekaitseks, elektrivõrgu automaatseks juhtimiseks ja sünkroonimiseks kontrollimine, mis võimaldab süsteemitõrgetele kiiresti reageerida.

3. Elektriliini sideühendus

Toimib ühenduskondensaatorina elektriliini kandja side jaoks, saavutades elektriliini signaali edastamise ilma lisajuhtmestik.

Täitmisstandardid

Välispingetrafo kogu tootmis- ja testimisprotsess järgib rangelt riiklikke nõudeid autoriteetsed standardid, mis vastavad täielikult inseneri aktsepteerimise spetsifikatsioonidele:
- GB/T20840.1-2010 "Instrumenditrafod. Osa 1: Üldised tehnilised nõuded"
- GB/T20840.5-2013 "Instrumenditrafod. Osa 5: Täiendavad tehnilised nõuded mahtuvuslikule pingele Transformers"
- GB/T19749-2005 "Seotud kondensaatorid ja mahtuvuslikud pingejagurid"

Kohaldatavad keskkonnatingimused

Välispingetrafol on suurepärane keskkonnaga kohanemisvõime ja see võib töötada stabiilselt kompleksis välistingimused. Standardsed kohaldatavad parameetrid on järgmised:
- Paigaldamise stsenaariumid: sobib kasutamiseks nii sise- kui välistingimustes
- Ümbritsev temperatuur: -40 ℃～+45 ℃ (eritingimusi saab kohandada ja kokku leppida)
- Tuule maksimaalne kiirus: ≤150 km/h
- Nimikõrgus: ≤2000 m (G-tüüpi kõrgmäestiku versioon kohandub kõrgemate kõrgustega)
- Jäätumise paksus: ≤10 mm
- Saastevastane reiting: standardne klass D (roomamiskaugus ≥ 43,3 mm/kV), valikuline klass E (roomamiskaugus ≥ 53,7 mm/kV)

Toote struktuurilised eelised

Usune TYD seeria CVT kasutab modulaarset integreeritud struktuuri, mis koosneb kahest põhiosast: mahtuvuslik pinge jagaja ja elektromagnetseade. Konstruktsioon on tugev ja vastupidav:

1. Kõrge tugevusega mahtuvuslik pingejagur

Kasutab kvaliteetset õhukese kilega ja kondensaatoriga paberist komposiitdielektrikat. Kondensaatori elemente on mitu ühendatud jadamisi portselanpuksi sees, vaakumimmutatud kvaliteetse isoleerõliga. Täielikult suletud konstruktsioon on varustatud õlikompensatsiooniseadmega, et säilitada sisemine pinge stabiilsus, kõrvaldades õli lekke- ja niiskusprobleemid. Poldi koostekonstruktsioon tagab mugava paigaldamise ja turvalise ühenduse.

2. Integreeritud elektromagnetiline seade

Sisaldab sisseehitatud vahetrafot, kompenseerivat reaktorit ja kiiresti küllastuvat reaktori siibrit, mis kõik on suletud õliga täidetud teraspaagi sees. See on enne tehasest lahkumist koos madalpingejaoturiga kokku monteeritud, isolatsiooniõlisüsteemi täieliku isoleerimise tagamine ja vastastikuste häirete kõrvaldamine.

3. Ohutuskaitse disain

Varustatud spetsiaalsete summutus-, maandus- ja kandelaineklemmidega, millel on selged märgised. Mitmekordne kaitsev konstruktsioonid hoiavad tõhusalt ära ohutusriskid, nagu kõrgepinge leke ja sekundaarsete seadmete kahjustused.

Insenerirakendus Cas

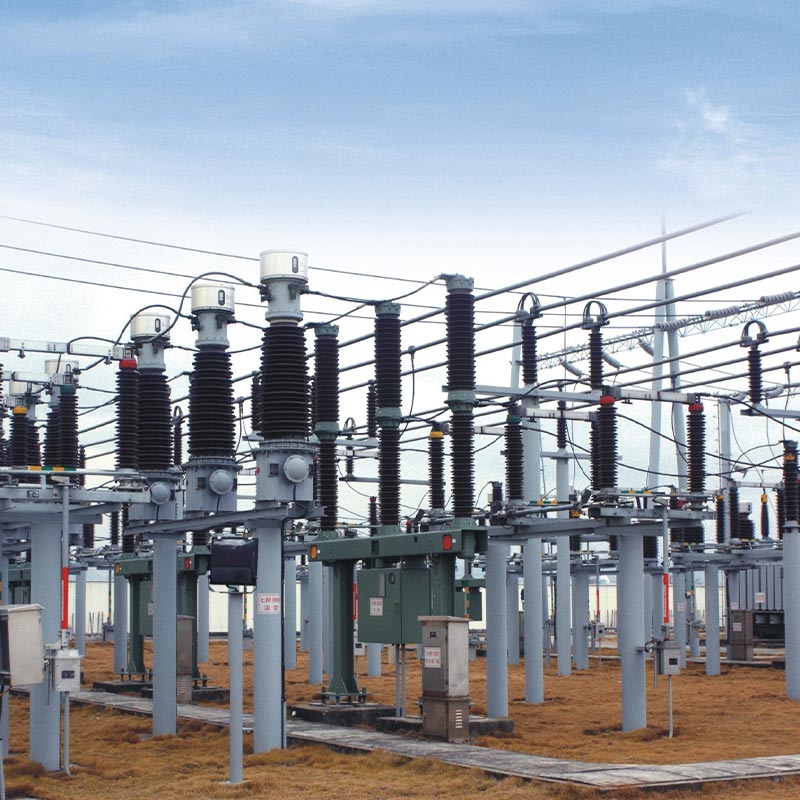

Kõrgepinge CVT-seadmete kvaliteetse tarnijana on Usune TYD-seeria pingetrafod olnud edukalt rakendatud 110kV linna elektrivõrgu renoveerimise võtmeprojekti Zhoushanis, Zhejiangi provintsis. The projektiga valiti välja klassikaline mudel TYD110/√3-0.02FH, mis sobib kohalike keerukate töötingimustega. tugeva reostusega rannikuala ja mittetõhusalt maandatud neutraalpunkt.
Selle alajaama originaalseadmed kannatasid ebastabiilse pinge mõõtmise ja nõrga häirete vastu võimeid. Pärast CVT-de asendamist Usune TYD-seeria CVT-dega on seadmed stabiilselt töötanud kauem. üle 3 aasta, säilitades täpse mõõtmise ja stabiilse signaaliväljundi isegi karmides keskkondades, nagu kõrge niiskus, soolaprits ja tugev tuul. See pakub usaldusväärset tuge alajaama releekaitsele ja kandjale side, parandades tõhusalt piirkondliku elektrivõrgu töökindlust, vähendades seadmeid rikete määra ja toote suurepärast ilmastikukindlust ja saastekindlust täielikult kontrollida.

Kasutus- ja hooldusspetsifikatsioonid

1. Põhilised tööparameetrid

- Pikaajaline töö: 1,2-kordne nimipinge (1,2Un)
- Lühiajaline ülekoormus: võib töötada 30 sekundit 1,5 Uni pingega
- F-tüüpi spetsiaalne: võib töötada pidevalt 8 tundi 1,9 Uni pingega

2. Igapäevase hoolduse nõuded

- Kontrollige regulaarselt seadmete tihendusseisundit, et vältida isolatsiooniõli lekkimist;
- Tagada summutusklemmide d1 ja d2 usaldusväärne ühendus; avatud ahelaga töötamine on rangelt keelatud;
- Kui pole ühendatud kandeseadmega, peavad N- ja X-klemmid olema usaldusväärselt lühistatud;
- Tihenduspoltide ja õlitäiteava tihenduskonstruktsioonide omavoliline lahtivõtmine on keelatud;
- Õlist põhjustatud ohutusohtude vältimiseks ei ole vaja rutiinset õliproovide võtmist ja elektromagnetilise seadme testimist tase langeb.

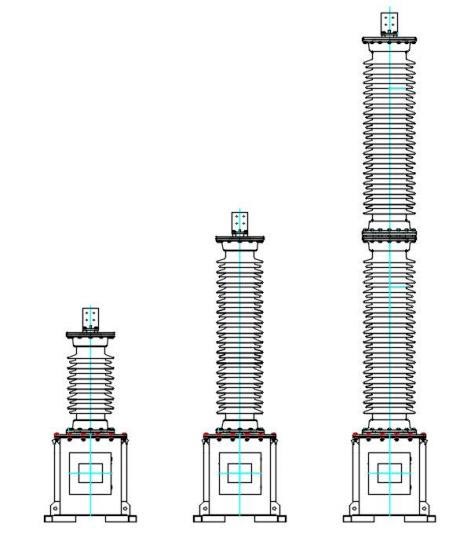

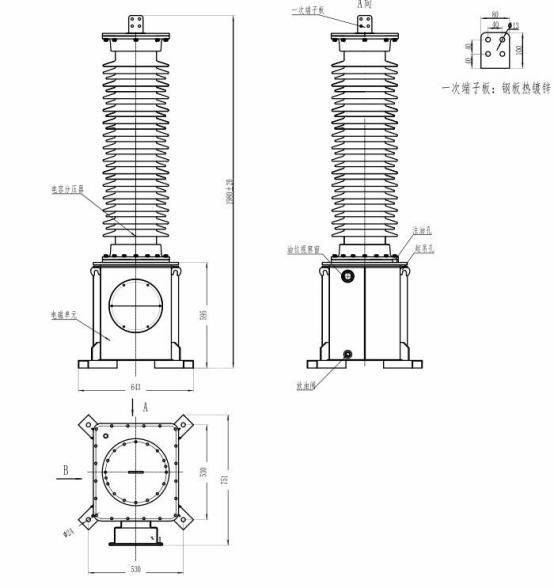

Toote mõõdud.

Projekti viide

Cas-space raketi stardiprojekt

Testi aruanne

KKK

K1: Millised põhitestid tuleb läbida enne Usune TYD-seeria CVT kasutuselevõttu?

Vastavalt standardile DL/T596-1996 tuleb läbida kolm südamiku testi: esiteks mahtuvus ja dielektrik. tuleb testida kondensaatori jaguri kadu, kusjuures mahtuvuse väärtus erineb andmesildilt ≤2% ja dielektrilise kao puutuja ≤0,002. Teiseks tuleb elektromagnetilise seadme isolatsioonitakistust testida, kasutades a 2500 V megoommeeter, iga klemmi isolatsioonitakistus maanduse suhtes ≥500MΩ. Kolmandaks täpsuse kalibreerimine test nõuab kõrgepingejuhtmete nurga suurendamist, et vähendada hajuvusmahtuvuse häireid ja tagada mõõtmise täpsus.

Q2: Millised on peamised ettevaatusabinõud välispingetrafo kohapealseks paigaldamiseks?

Esiteks on kondensaatori jaotur ja elektromagnetiline seade sobivad komplektid ja need tuleb paigaldada vastavalt nimesildi numbrid; neid ei saa meelevaldselt vahetada. Teiseks elektromagnetilise üksuse tõsteavad tõstmiseks tuleb kasutada õlipaaki; seadmete vältimiseks on kondensaatori portselanhülsi tõstmine keelatud kahju. Kolmandaks tuleb vundament kinnitada M20 ülitugevate poltidega ja seadme üldine kalle peab mitte üle 2/1000 mm. Neljandaks veenduge, et X-klemm on usaldusväärselt maandatud ja summutusklemm on kindlalt kinnitatud ühendatud, et vältida seadme kahjustamist.

3. küsimus: milliste stsenaariumide jaoks sobivad H-, G- ja F-liitemudelid?

H on saastevastane tüüp, mis sobib tugevalt saastunud ja väga söövitavasse keskkonda, nagu rannikualad ja tööstuskaevandused; G on kõrgmäestiku tüüp, mis on optimeeritud kõrgel kõrgusel, madalal pingel ja madalal temperatuuril keskkonnad, mis sobivad üle 2000 m kõrgustele aladele; F on süsteemiga kohanduv tüüp, mis on spetsiaalselt loodud neutraalpunkti jaoks mitteefektiivselt maandatud toitesüsteemid, tugevama liigpingetolerantsiga, sobivad spetsiaalsesse elektrivõrku töötingimused.

Tehase tugevuse ja teeninduse garantii

Zhejiang Usune Electric on professionaalne kõrgepinge elektriseadmete tehas, mis integreerib teadus- ja arendustegevust, tootmist, ja müük. Aastatepikkuse kogemusega kõrgepingetrafode valdkonnas on sellel täielik tootmissüsteem ja ranged kvaliteedikontrolli protsessid. Kõik TYD tooted on läbinud riikliku standardi testimise, tagades stabiilsuse jõudlus ja kõrge kuluefektiivsus. Standardtooteid ja kohandatud lahendusi saab pakkuda vastavalt erinevad pingetasemed, keskkonnatingimused ja elektrivõrgu nõuded, pakkudes usaldusväärset kõrgepinget ülemaailmsete energiaprojektide toetamine.
