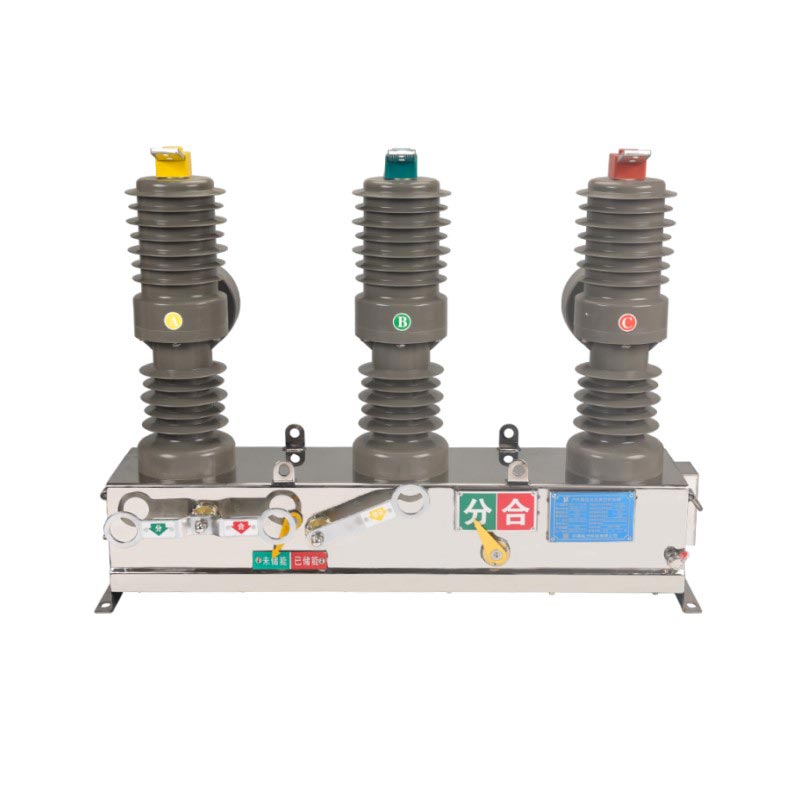

Usune ZW32-12 11 kV poolusele paigaldatav vaakumkaitselüliti on välistingimustes olev poolusele paigaldatav vaakumkaitselüliti spetsiaalselt loodud 10kV–12kV elektrijaotussüsteemide jaoks. See kasutab suure töökindlusega vaakumkatkestit kaar erinevate voolude kustutamine, täpne ja ohutu sisse- ja väljalülitamine. Selle tugev mehaaniline struktuur toetab sagedane töö ja sobib korduvat ümberlülitamist nõudvate stsenaariumide jaoks.
- Nimipinge: 12kV (ühildub 10kV/11kV süsteemidega)
- Sagedus: 50/60 Hz
- Faaside arv: Kolmefaasiline vahelduvvool
- Isolatsioon: Välistingimustes kasutatavad vananemisvastased ja korrosioonikindlad materjalid
- Toimimismeetod: manuaalne/elektriline, ühildub intelligentsete kontrolleritega
- Kiire vaakumkaare kustutuskiirus, lühike katkestusaeg ja kõrge tööstabiilsus;
- Suurepärane lühise katkestusvõime, mis kaitseb tõhusalt liine ja seadmeid;
- Pikk mehaaniline ja elektriline eluiga, sobib sagedasteks tööstsenaariumideks.

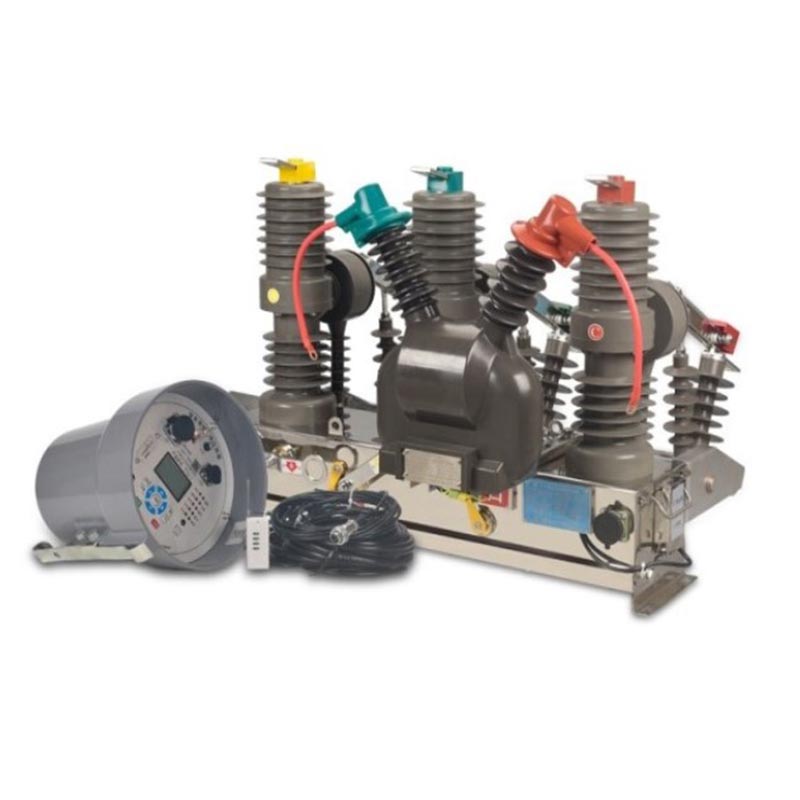

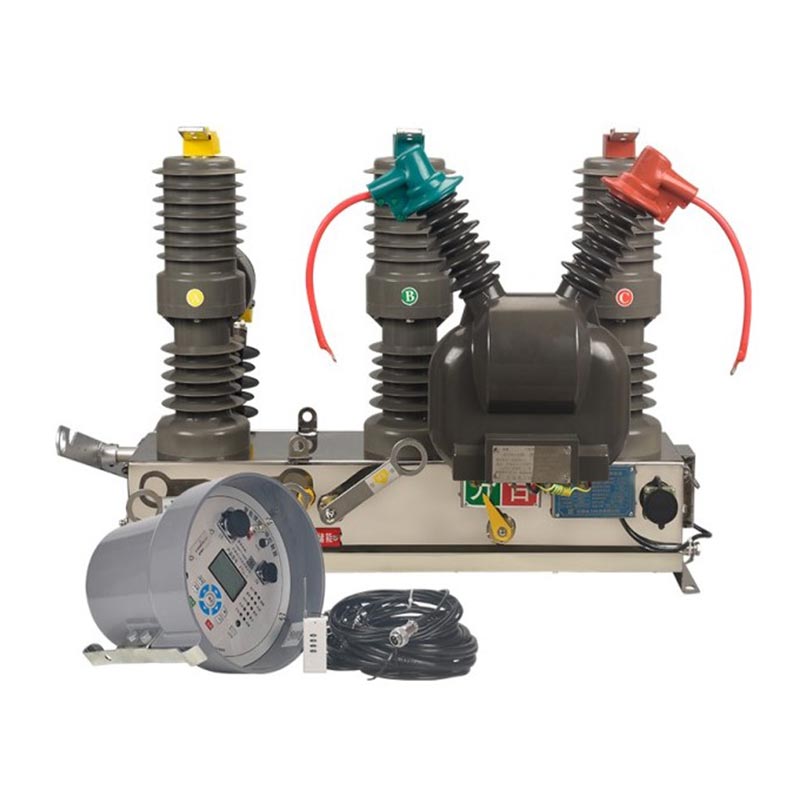

Usune'i intelligentse kontrolleriga sidudes võib see moodustada automaatse taassulguri, mõistes:
- Kaugjuhtimispult: kaugavamine ja sulgemine dispetšerkeskuse poolt;
- Telemeetria: voolu, pinge, võimsuse ja energia andmete reaalajas jälgimine;
- Kaugsignalisatsioon: aktiivne seadmete olekust, häire- ja veateabe teatamine;
- Kaugreguleerimine: võrgus kaitseparameetrite seadistamine ja muutmine.
- Täielikult suletud IP54+ kaitseklass, tolmu-, vihma- ja kondensatsioonikindel;
- Stabiilne töö keskkondades vahemikus -40 ℃ kuni +70 ℃, vastupidav soolale, niiskusele ja reostusele;
- Kompaktne struktuur, masti külge kinnitatav, lihtne paigaldada ja vajab minimaalset hooldust.
Maapiirkondade elektrivõrgu automatiseerimise uuendamise projekt Anhui provintsis, Hiinas
Sagedased mööduvad rikked (pikselöök, puudega kokkupuude) maapiirkondade elektrivõrkudes, aeglane rikke eraldamise kiirus ja suur oht ulatuslikeks elektrikatkestusteks.
Kasutage 120 Usune ZW32-12 taaslülitit intelligentsete kontrolleritega 10 kV õhuliinide jaoks postidele paigaldatud tagasilülititena.
- Vea isoleerimine: automaatne väljalülitamine 50 ms jooksul lühise rikete korral, toite taastamine 1 minuti jooksul
mitterikked alad;
- Mööduvate rikete kõrvaldamine: automaatne taassulgemine kõrvaldab 85% ajutistest elektrikatkestest;
- Kaughaldus: "neli kaugjuhtimise" funktsiooni vähendavad kohapealse kontrolli töökoormust 60% ja parandavad lähetamist
efektiivsus 70% võrra;
- Töökindlus: pärast enam kui kaheaastast töötamist on keskmine rikete vaheline aeg (MTBF) >85 000 tundi ilma suuremate vigadeta, parandades toiteallika töökindlust enam kui 30 000 maakasutaja jaoks.
| Üksus | Üksus | Parameetrid | ||
| Nimipinge | kV | 12 | ||
| Nimetatud isolatsioonitase | 1min Toitesageduse taluvuspinge | Kuiv test | kV | 42；48 |
| Märg test | 34 | |||
| Pikseimpulsi vastupidavuspinge (tippväärtus) | 75；85 | |||
| Nimisagedus | Hz | 50 | ||
| Nimivool | A | 630 | ||
| Nimetatud lühise väljalangemisvool | kA | 12.5/16.20 | ||
| Nimi lühise katkestus ja sulgemisvool (tipp) | kA | 50 | ||
| Nimetatud tipp-vastupidavusvool | kA | 50 | ||
| 4S 4s Nimetatud lühiajaline vastupidavusvool | kA | 20 | ||
| Nimetatud toimimisjärjestus | 0-0,3s-C0-180s-0 | |||
| Sulgege piduriaeg / katkestusventiili aeg | ms | 25-50/15-50 | ||
| Katkeajad lühiajalise nimivoolu jaoks | Ajad | 30 | ||
| Masina eluiga | Ajad | 10000 | ||
| 1min toitesagedust talub juhtahela ja abiahela pinget | V | 2000 | ||
| Nimitööpinge ja abiahela nimipinge | V | DC220/AC220 | ||
| Ülevoolutripper | Nimivool | A | 5 | |
| Väljalülitusvoolu tõepärasus | % | ±10 | ||
V: selle vaakumkatkestajal on madal kontaktide kulumine ja pikk elektriline eluiga; selle täppisvedru töömehhanism on kõrge mehaanilise stabiilsusega (mehaaniliste toimingute arv ≥10 000 korda); selle materjalid ja struktuur on väsimuskindel, säilitades stabiilse jõudluse korduvate toimingute ajal, mistõttu sobib sagedaseks kasutamiseks ümberlülitusstsenaariumid, nagu kondensaatoripangad ja tööstusliinid.
V: Ühendage ZW32-12 Usune FTU kontrolleriga RS-485 või juhtmevaba (4G/LoRa) kaudu. Kontroller kogub seadme andmeid, suhtleb peajaamaga ja täidab kaugkäsklusi, saavutades seeläbi kaugjuhtimise, reaalajas telemeetria, oleku kaugsignalisatsioon ja võrgupõhised kaugreguleerimisfunktsioonid.
V: See toode on praktiliselt hooldusvaba. Regulaarsed kontrollid on soovitatavad:
- Iga 1-2 aasta järel: kontrollige tihendeid, kinnitusvahendeid ja isolatsiooni toimivust;
- Iga 2-3 aasta järel: Kontrollige vaakumkatkesti terviklikkust ja mõõtke kontakttakistust;
- Iga 5 aasta järel: viige läbi põhjalik mehaaniliste ja elektriliste näitajate kalibreerimine. Usune pakub
eluaegne tehniline tugi ja koolitusteenused.
Usune ZW32-12 11 KV poolusele paigaldatav vaakumkaitselüliti ühendab suurepärase jõudluse, intelligentse töö, ja vastupidavus. Hiina juhtiva tootjana tagab Usune usaldusväärse tootekvaliteedi, kohanedes linna- ja maapiirkondade elektrivõrgud, tööstuspargid ja uued energiasüsteemid, muutes selle kaasaegses elektrienergia eelistatud seadmeks leviala. Oma küpse välirakenduse kogemuse ja igakülgse tehnilise toega on Usune seda teinud saada usaldusväärseks tarnijaks ja tootjaks ülemaailmses energiataristu sektoris.
