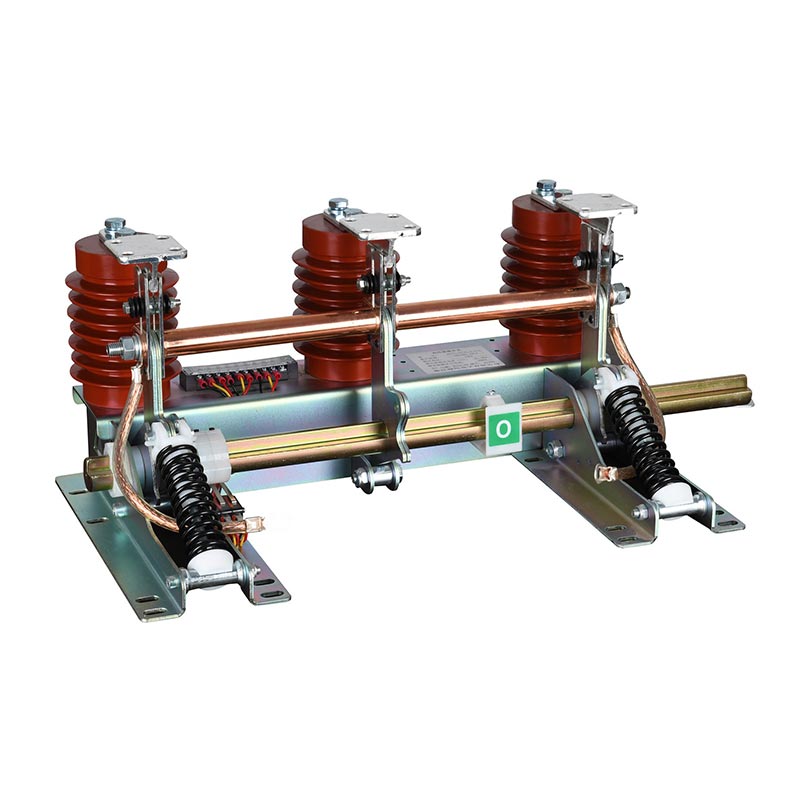

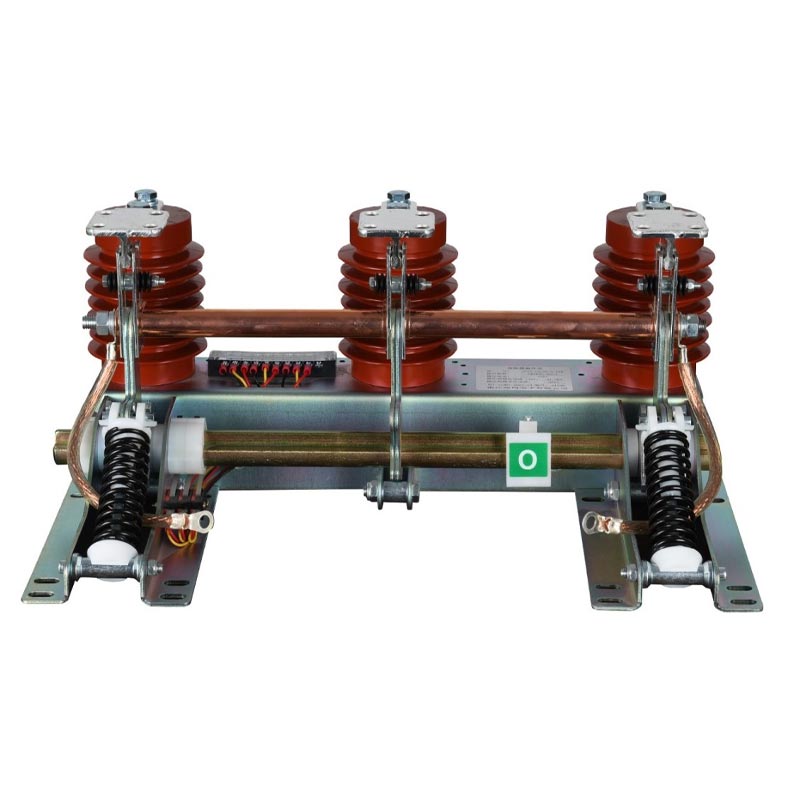

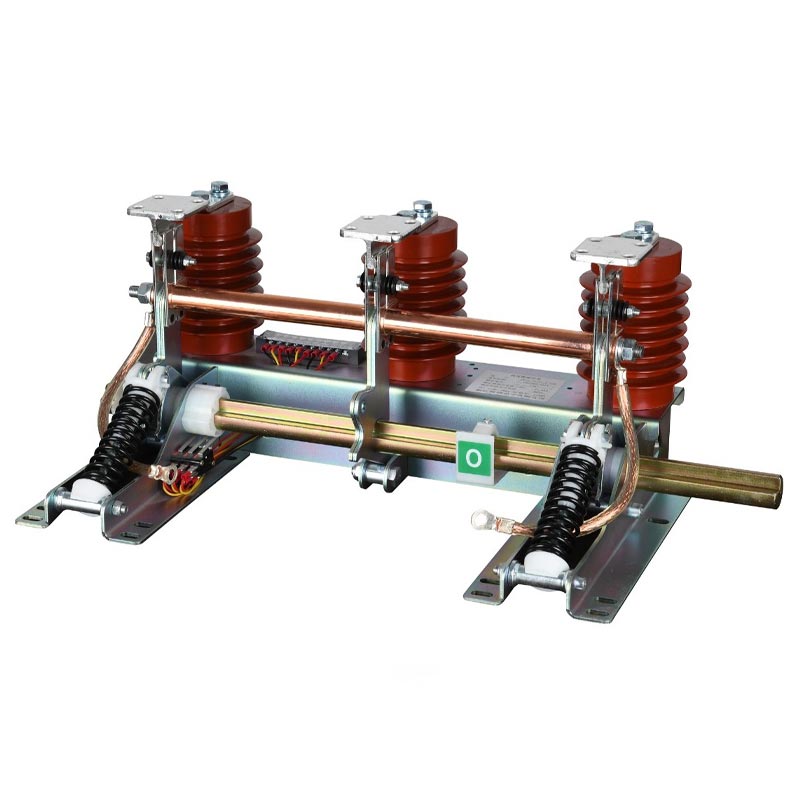

Maanduslüliti Jn15

Usune maanduslüliti Jn15 sobib 12 kV ja alla 50 Hz vahelduvvoolusüsteemidele. Spetsiaalselt vooluringi jaoks mõeldud ohutusmaandus, seda saab kasutada erinevate kõrgepinge jaotusseadmetega, et pakkuda ajal kriitilist maanduskaitset seadmete hooldus või elektrikatkestused. Vabastades usaldusväärselt jääkpinge ja taludes lühisvoolu, see tagab hoolduspersonali ja elektriseadmete ohutuse.

Professionaalse tootjana on Usune tooteseerial kompaktne ja vastupidav struktuur, mis võimaldab stabiilset tööd karmides siseruumides, kus on kõrge õhuniiskus, kõrge tolmutase ja mõõdukas saastatus. See vastab täielikult GB1985-89 ja rahvusvahelised IEC129 standardid, tagades toote järjepidevuse ja ülemaailmse kohaldatavuse.

Tehnilised põhiparameetrid

Toote peamised eelised

1. Ohutu ja usaldusväärne

Maanduslüliti Jn15 on varustatud täpse mehaanilise blokeerimismehhanismiga, et vältida väärkasutust (näiteks sulgemine pingestatud tingimustes); sellel on suurepärane lühiskindlus, mis on võimeline talub lühiajalist voolu 31,5 kA/4s ja tippvoolu 80 kA, säilitades konstruktsiooni terviklikkuse rikke juhtum; kvaliteetsed isolatsioonikomponendid pakuvad suurt isolatsioonitugevust, on niiskuskindlad ja reostuskindel ja tagab stabiilse pikaajalise töö.

2. Kompaktne ja lihtne kasutada

Optimeeritud kompaktne struktuur võimaldab paindlikku paigaldamist erinevatesse kõrgepinge lülitusseadmetesse (näiteks KYN28 ja HXGN tüübid); selged olekunäidikud ja tööriistavabad juurdepääsupordid hõlbustavad mugavat kasutamist ja hooldust; liikuvad osad on valmistatud korrosioonikindlatest materjalidest ja täppismäärdega, tagades tõrgeteta töö 2000 tsüklit.

3. Laialdane kohaldatavus ja standarditele vastavus

Maanduslüliti Jn15 ühildub 6,6–12 kV süsteemidega ja seda saab sobitada kõigi tavaliste kõrgepingetega lülitusseadmed. See vastab täielikult GB1985-89 ja IEC129 standarditele, mistõttu sobib see nii erinevate projektide jaoks. siseriiklikult ja rahvusvaheliselt. See võib töökindlalt töötada siseruumides temperatuurivahemikus -10 ℃ kuni +40 ℃, kõrgused ≤1000 m, õhuniiskus 95% ja II klassi saastetase.

4. Tehase kvaliteedi tagamine

Maanduslüliti Jn15 on toodetud Usune täiustatud tehases, kasutades automatiseeritud tootmisliine ja rangeid kvaliteedi testimine. Iga toode läbib enne tehasest lahkumist dünaamilised, staatilised ja isolatsioonitestid. A professionaalne uurimis- ja arendusmeeskond võib pakkuda kohandatud konfiguratsioone, mis põhinevad konkreetsel pingel, voolul või paigaldusel nõuded.

Reaalne rakendusjuhtum: linna kaubanduslik kompleksne elektrijaotusprojekt

1. Projekti taust

320 000 ㎡ suurune kaubanduslik kompleks Ida-Hiinas nõuab ohutut ja usaldusväärset 10 kV elektrijaotussüsteemi, sealhulgas kaheksa KYN28A-12 tüüpi kõrgepinge lülitusruumi. Hooldusohutuse tagamiseks on vaja stabiilseid maanduslüliteid ja süsteemi kaitse.

2. Lahendus ja teostus

Töövõtja valis Usune Grounding Switch Jn15 (kokku 64 ühikut), sobitades kõik sissetulevad ja väljuvad liinid ja PT kapid. Paigaldamine viidi läbi standardsete protseduuride kohaselt, saavutades mehaanilise ja elektrilise blokeerimine lülitusseadmega. Kasutuselevõtu, töötamise, blokeerimise ja lühise vastupidavuse testimine kõik vastasid disaini- ja riiklikele standarditele.

3. Projekti saavutused

- Kasutusohutus: töötab tõrgeteta üle 3 aasta, läbides 18 hooldustsüklit ilma ühegita elektriohutuse ohud.
- Süsteemi stabiilsus: talus edukalt 3 lühistõrget ilma seadmeid kahjustamata, lühendades elektrikatkestust taastumisaeg.
- Tõhus hooldus: selged olekunäidikud ja mugav kasutamine, mis vähendab hoolduse maandusaega umbes 40%.
- Customer Feedback: "The Usune JN15-12 switch is reliable and easy to use, crucial for the overall power safety of kompleksi. It will be a priority choice for future projects."

Peamised tehnilised parameetrid

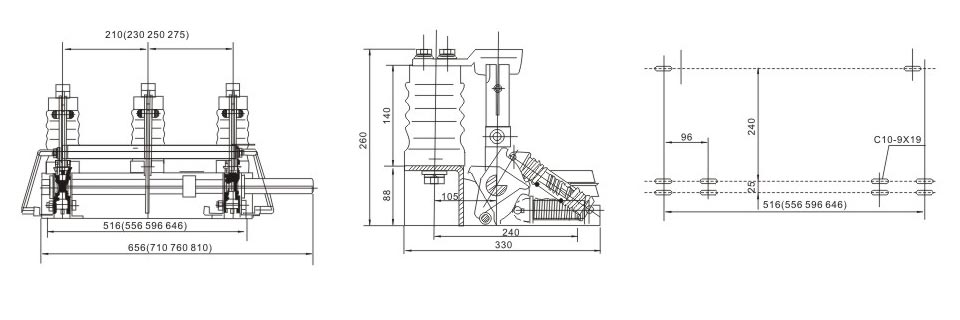

Välised mõõtmed

Projekti viide

Cas-space raketi stardiprojekt

Testi aruanne

KKK

K1: Millist tüüpi jaotusseadmetega saab Usune'i maanduslüliti Jn15 ühilduda?

V: Ühildub kõigi siseruumides kasutatavate kõrgepinge lülitusseadmetega, nagu KYN28A-12, HXGN-12, XGN2-12 jne, sobib 6,6kV/10kV/11kV/12kV süsteemidele ja standardse 150mm/165mm/210mm/250mm faasivahega; spetsiaalsed kapid saab kohandada, võttes ühendust Usene'iga.

Q2: Millist hooldust on vaja maanduslüliti JN15 jaoks?

V: Soovitatav hooldusplaan:
- Iga 6 kuu järel: visuaalne kontroll, kulumise, korrosiooni, lahtiste ühenduste ja blokeerimistingimuste kontrollimine.
- Igal aastal: Töökatse, avamise ja sulgemise sujuvuse ning blokeeringu õigsuse kontrollimine.
- Iga 5 aasta järel: jõudluskatse, kontrollides isolatsiooni ja lühise taluvust vastavalt standarditele.
- Iga 2 aasta järel: määrimishooldus, liikuvate osade määrdeaine kandmine kasutusea pikendamiseks.

K3: Kas JN15-12 saab kasutada üle 1000 m kõrgusel või söövitavas keskkonnas?

V: Standardmudelid sobivad kõrgusele ≤1000 m, II klassi saasteainetele ja mittesöövitavale keskkonnale. Sest kõrgustel üle 1000 m või söövitavas (keemiline, meresool) keskkonnas, pakub Usune täiustatud tooteid, sealhulgas tugevdatud isolatsioon, korrosioonivastased katted ja kõrgusest sõltuv amortisatsioonikonstruktsioon. Võtke ühendust meie tehnilise meeskonnaga kohandatud lahenduste jaoks.

Järeldus

Usune JN15-12 seeria siseruumide kõrgepinge maanduslülitid ühendavad endas ohutuse, töökindluse ja mitmekülgsuse, kohandumine 6,6–12 kV elektrisüsteemidega. Need vastavad ülemaailmsetele standarditele ja on tegelikes projektides end tõestanud ideaalne valik maanduskaitseks. Professionaalse Hiina tarnijana pakub Usune kvaliteetseid tooteid ja igakülgne tehniline tugi erinevatele elektrijaotuse, tööstuse ja kaubanduse projektidele.
