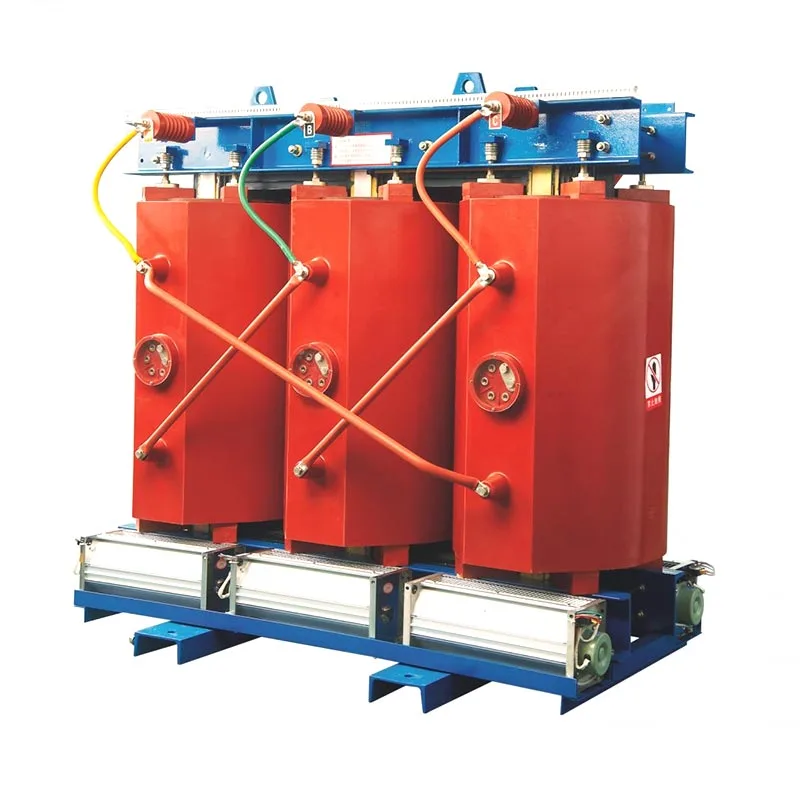

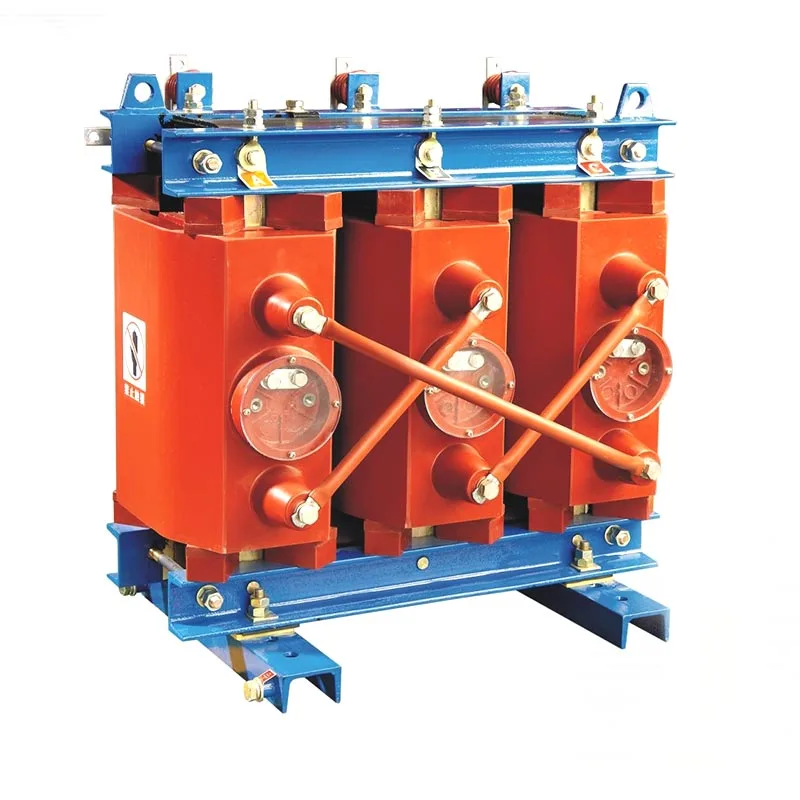

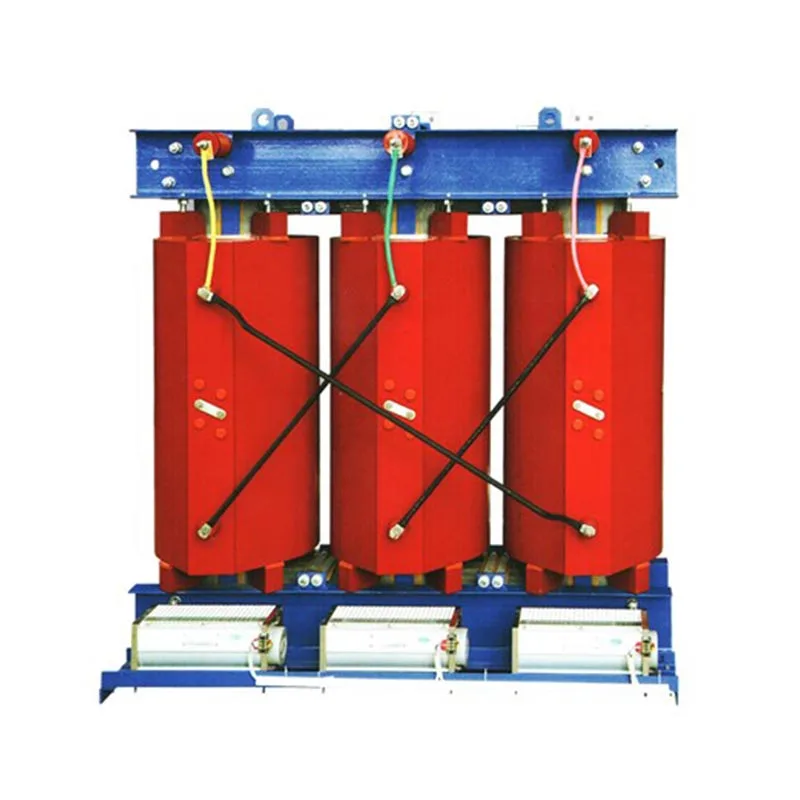

630kVA epoksüvaigu kuivtüüpi trafo

Usune 630kVA epoksüvaigu kuivtüüpi trafo on õlivaba jaotustrafo, mis on mõeldud sisetoite jaoks tarnestsenaariumid, mis nõuavad kõrgeid ohutusstandardeid. Sellel on kapseldatud kõrge- ja madalpinge mähised kõrge temperatuurikindel epoksüvaik ning isolatsiooni ja soojuse hajutamise aluseks on õhk. See disain kõrvaldab põhimõtteliselt õlitrafodega seotud ohutusriskid, nagu õlilekked, tulekahjud ja plahvatusi ja tagab töötamise ajal kahjulike gaaside nullheite.

See seade sobib keerukatesse sisekeskkondadesse, mida iseloomustab kõrge õhuniiskus, tolm või kõrged kõrgused kasutatakse laialdaselt haiglates, koolides, metroojaamades, kaubanduskompleksides ja tööstusettevõtetes. 630 kVA reiting on peavoolu spetsifikatsioon väikeste ja keskmise võimsusega rakenduste jaoks, toiteallika võimsuse tasakaalustamiseks ja paigaldamiseks ruumivajadus ja energiatõhusus; see on eelistatud valik nii uute paigalduste kui ka tagantjärele paigaldamise jaoks siseruumide elektrijaotussüsteemidest.

Toote peamised omadused

1. Tule- ja plahvatuskindlus; Kõrge ohutus

See kasutab F-klassi kõrge temperatuurikindlaid epoksüvaigust isolatsioonimaterjale ja ei sisalda isoleerõli. Isegi äärmuslikes tingimustes, nagu ülekoormus või lühis, seade ei sütti, ei plahvata ega leki. Selle kõrge ohutusaste vastab täielikult avalike hoonete ja maa-aluste rangetele tuleohutuseeskirjadele ruumid.

2. Keskkonnasõbralik; Nullreostus

Kasutamine ei hõlma õli saastumist ega toksiliste/kahjulike gaaside eraldumist. See ei nõua spetsiaalseid õlikaeve ega tuletõkked ja neid saab paigaldada otse siseruumidesse, vähendades tõhusalt tsiviilehituskulusid ja kooskõlla tööstuse suundumustega vähese CO2-heitega ja keskkonnasõbraliku arengu suunas.

3. Madal müratase ja madal osaline tühjenemine; Stabiilne töö

Optimeeritud südamiku ja fooliumi mähisstruktuurid vähendavad oluliselt magnetvibratsiooni müra ja sisemist osalist tühjendustasemed. See hoiab ära elektrilisest erosioonist põhjustatud isolatsiooni vananemise, tagades stabiilse ja pideva töö üle 20 aasta.

4. Madal energiatarve ja kõrge kasutegur

Rauasüdamik on valmistatud kõrgekvaliteedilistest teradele orienteeritud räniterasest lehtedest, mis vähendab tõhusalt nii tühikoormust. ja koormuskadu. Kaubandus- ja tööstusprojektide puhul, mis hõlmavad pikaajalist tööd, langeb see oluliselt energiatarbimist ja parandab elektrienergia kasutusmäära.

5. Õhkjahutusega ja hooldusvaba

630 kVA epoksüvaigust kuivtüüpi trafo kasutab õhuisolatsiooni ja naturaalset või sundõhkjahutusstruktuuri. See välistab vajaduse isoleerõli perioodilise asendamise, katsetamise või filtreerimise järele; rutiinne hooldus nõuab vaid lihtsat tolmu eemaldamist ja puhastamist, mis vähendab oluliselt tööjõu- ja materjalikulusid operatsioonid.

6. Kõrge kohanemisvõime ja mitmekülgne rakendus

See töötab stabiilselt ümbritseva õhu temperatuuril vahemikus -20°C kuni +40°C, kõrgusel kuni 1000 meetrit ja suhteline õhuniiskus ≤95% (mittekondenseeruv). See sobib keerulistes töökeskkondades, näiteks maa all tunnelid, tolmused tööstusettevõtted ja kõrge õhuniiskusega meditsiiniosakonnad.

7. Kompaktne struktuur ja lihtne paigaldus

Seade on kompaktne ja kerge, võttes elektrijaotusruumis minimaalselt ruumi. Selle modulaarne, standardne struktuur hõlbustab transporti ja tõstmist, samas kui kohapealne kokkupanek on lihtne, mis ei nõua kompleksset toetavat tsiviilehituslikku infrastruktuuri.

Tööpõhimõte

Usune 630kVA epoksüvaigu kuivtüüpi trafo töötab elektromagnetilise induktsiooni põhimõttel. Õlivaba isolatsiooni ja soojust hajutava struktuuriga, mis erineb selgelt traditsioonilisest õliga sukeltatavast trafod – nende töö toimub järgmiselt:

1. Vahelduvvool (AC) siseneb primaarmähisesse, tekitades pidevalt muutuva vahelduva magnetvoo lamineeritud raudsüdamiku sees;

2. Vahelduv magnetvoog tungib läbi sekundaarmähise, kutsudes esile vahelduva elektromotoorjõu (EMF) sekundaarmähises läbi elektromagnetilise induktsiooni;

3. Primaar- ja sekundaarmähiste pöördesuhte alusel tõstetakse vahelduvpinget üles või alla kuni saavutada stabiilne jõuülekanne;

4. Kasutades õhku isolatsiooni ja soojuse hajutamise vahendina, juhivad mähised ja südamik soojust loomuliku kaudu. konvektsioon- või sundõhuventilaatorid, mis teostavad ohutult pinge muundamise ja jõuülekande.

Tehniliste kirjelduste tabel

1. Elektrilised jõudlusparameetrid

2.Keskkonnatingimused

Projekti viide

Cas-space raketi stardiprojekt

Testi aruanne

Reaalse maailma projektitaotluse juhtum

Juhtum 1: A-klassi kolmanda astme haiglahaigla siseruumide elektrijaotusprojekt

Zhejiangi A-klassi kolmanda taseme haigla hankis toiteallikaks kaks Usune 630kVA epoksüvaigust kuivtüüpi trafot patsientide palatitesse ja täppismeditsiiniseadmetesse. Kasutades toote õlivaba, tulekindlat, madala müratasemega ja vähese osalise tühjenemise omadused, lahendus välistab tuleohu meditsiiniasutustes ja hoiab ära müra patsientide häirimise eest, tagades samal ajal stabiilse toite täppisseadmetele, nagu CT- ja MRI-skannerid. Seadmed on töötanud tõrgeteta ja pidevalt kolm aastat, ilma et oleks vaja hoolduseks seisakuid.

Juhtumiuuring 2: linnametroojaama lisatoitesüsteem

Hiina linna metrooliin paigutas linna elektrijaotusruumi neli Usune 630kVA kuivtrafot. metroojaama. Maa-aluste ruumide väljakutsetega tegelemine, nagu kõrge õhuniiskus, halb ventilatsioon, ranged tuleohutusnõuded ja piiratud paigaldusruum – toode sobib suurepäraselt tunnelisse tegevusstandardid. Selle eelised on niiskus- ja tolmukindlus, plahvatuskindel ja leegiaeglustav võimalused ja kompaktne jalajälg, mis tagab metroo abisüsteemide ohutu toiteallika.

KKK

Q1: Millised on Usune 630kVA epoksüvaigu kuivtüüpi trafo peamised eelised siseruumides paigaldamiseks võrreldes õlitrafodega?

A1: Esiteks on see täiesti õlivaba, välistades tulekahju, plahvatuse ja õlilekke ohu; see ei vaja õlikaeve või tuleisolatsioonirajatised, mistõttu sobib see erinevatesse suletud sisekeskkondadesse. Teiseks toodab see nulli kahjulikud heitmed töötamise ajal ja ei nõua õlivahetust ega sellega seotud hooldust, vähendades oluliselt pikaajalised O&M kulud. Kolmandaks kaitseb selle madal müratase ja vähese osalise tühjenemisega tundlikke meditsiinilisi ja automatiseeritud täppisseadmed pingekõikumiste häirete eest, muutes selle turvaliseks ja eelistatud valikuks tiheda liiklusega alad, nagu koolid, haiglad ja metrood.

2. küsimus: kas see trafo võib töökindlalt töötada kõrge õhuniiskuse ja tolmuses tehasekeskkonnas?

A2: Jah. Usune kasutab optimeeritud integreeritud epoksüvaigu kapseldamise protsessi, mis katab täielikult mähised, blokeerib tõhusalt niiskuse ja tolmu sissepääsu. Toode töötab stabiilselt tolmustes siseruumides niiskustase kuni 95% (mittekondenseeruv). Äärmusliku tolmutasemega keskkondade jaoks kohandatud kaitseümbris saab lisada, et suurendada vastupidavust keskkonnale, ilma et see kahjustaks soojuse hajumist.

K3: Kas standardne Usune 630kVA mudel ühildub rahvusvaheliste võrgustandarditega?

A3: standardmudel toetab kahesageduslikku tööd (50/60 Hz) ja vastab enamikus võrguspetsifikatsioonidele. riikides üle maailma. Sellel on 10 kV/10,5 kV kõrgepinge sisend ja 0,4 kV madalpinge väljund ning see kasutab Dyn11 ühendusgrupp ja selle standardtakistuspinge on 6%. Spetsiifilise pingega seotud nõuete jaoks impedantsi või võimsuse parameetrid, pakub meie tehas kohandatud tootmist, mis on kohandatud konkreetsele võrgule teie projekti spetsifikatsioonid.

Brändi profiil ja järeldused, mis on juurdunud Hiinas ja omab üle kümne aasta pikkust kogemust jõuseadmete vallas Zhejiang Usune Electric Co., Ltd. on epoksüvaigu kuivtrafode usaldusväärne tarnija. Me rakendame terviklik kvaliteedikontroll kogu protsessi vältel – alates sissetuleva toores räniterase kontrollist materjalidest valmistoodete osalise tühjenemise testimiseks – tagades, et kõik 630kVA seeria tooted vastavad rahvusvahelised energiatööstuse standardid. Tehase otsemüüki, kohandatud disainilahenduste ja ühekordse teeninduse kasutamine müügijärgset tehnilist tuge, pakume turvalisi, energiasäästlikke ja vastupidavaid sisealajaamalahendusi kaubandus-, meditsiini-, transpordi- ja tööstusprojektid kogu maailmas.
