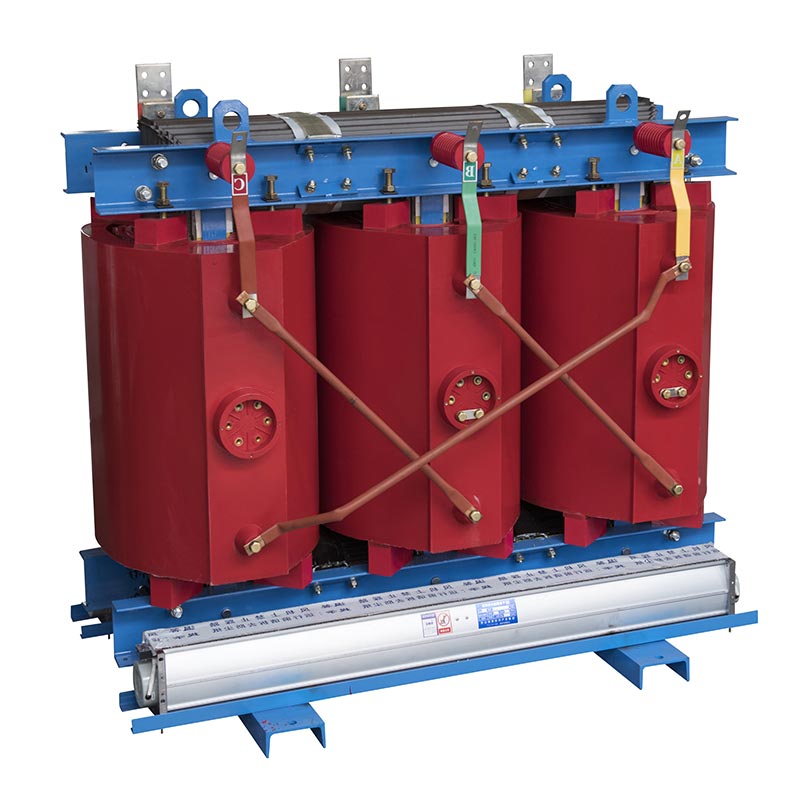

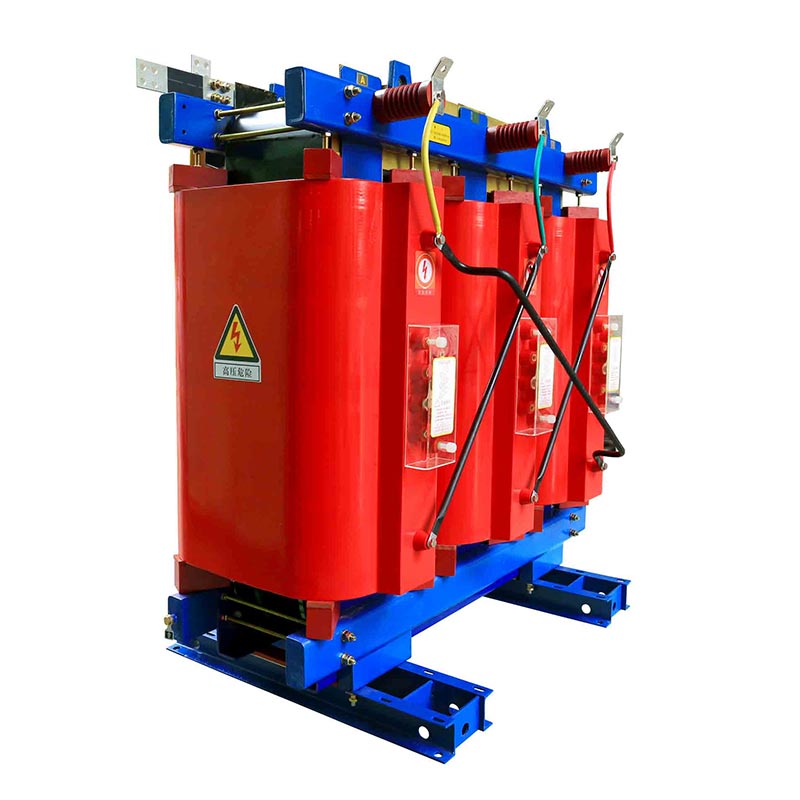

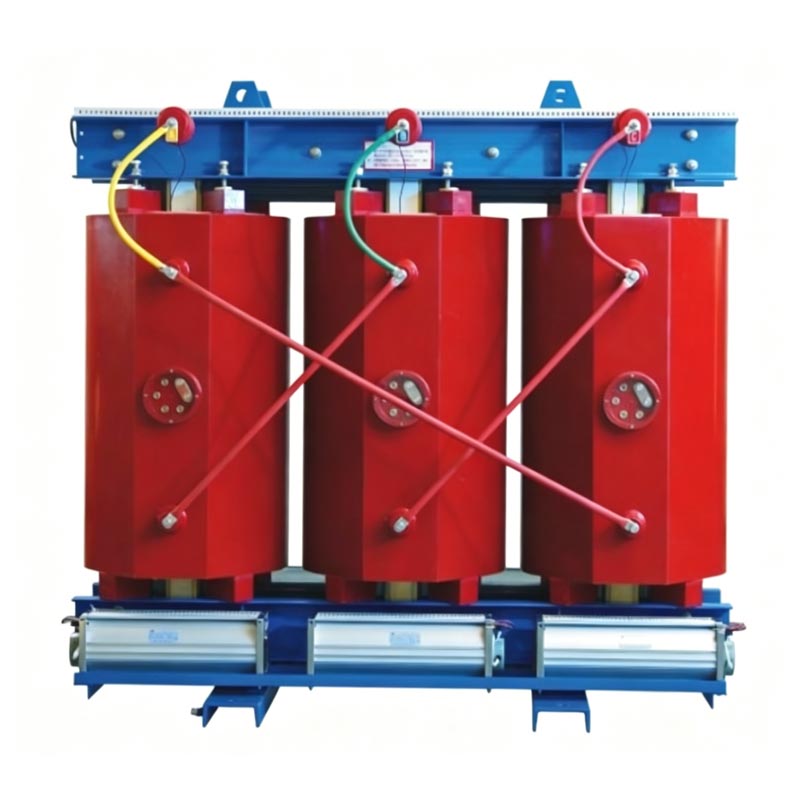

13,8kV 250kVA kuivtüüpi jaotustrafo

Usune Electricu 13,8kV 250kVA kuivjaotustrafo on õlivaba toitejaotusseade. Selle mähised neil on vaakumvalatud epoksüvaigu struktuur, mis toetub õhule isolatsiooni ja soojuse hajutamiseks, seega täielikult õlitrafodega seotud ohutusriskide kõrvaldamine, nagu õlilekked, tulekahjud ja plahvatused.

Usaldusväärse ülemaailmse siseruumide elektrijaotusprojektide tarnijana on Usune optimeerinud südamiku ja mähise konstruktsioonid, et saavutada väikesed kadud, madal müratase ja väike osaline tühjenemine. Seade on konstrueeritud taluma kõrget niiskust, tolm ja suletud maa-alused töökeskkonnad. See ei nõua õlitõkkekaeve ega tulekindlat isolatsiooni tubades, pakkudes turvalist ja keskkonnasõbralikku lahendust stabiilseks ja pikaajaliseks pingemuunduseks. Võimsusvahemikuga 30–2500 kVA, ühildub toode ülemaailmse kaubandus-, meditsiini-, raudteetransiidi ja toitesüsteemidega. tööstusrajatised.

Rakenduse stsenaariumid

13,8kV 250kVA kuivjaotustrafo sobib ärikompleksidesse, büroohoonetesse, haiglatesse, õppeasutused, tootmisettevõtted, metrooalajaamad ja mis tahes siseruumides vajalik elektrijaotuskoht kõrged tuleohutusstandardid.

Seitse peamist eelist

1. Tule- ja plahvatuskindlus; Kõrge ohutus

Mähistes on kasutatud kõrgele temperatuurile vastupidavaid isolatsioonimaterjale ja seade ei sisalda isoleerõli. See ei sütti, ei plahvata ega leki vedelikku ülekoormuse rikete ajal, mistõttu ei ole vaja täiendavat tulekindlust isolatsiooniruumid.

2. Keskkonnasõbralik ja saastevaba

Õliga saastumise oht puudub ning normaalse töö või rikke käigus ei eraldu kahjulikke gaase tingimused. Seda saab paigaldada otse siseruumidesse ilma õlitöötlusseadmeteta, mis vastab keskkonnastandarditele roheliste hoonete ja meditsiiniasutuste jaoks.

3. Madal müratase ja madal osaline tühjendamine

Optimeeritud südamiku- ja mähisstruktuurid tagavad madala töövibratsiooni ja müra. Suurepärane osaline juhtimine tühjenemistase aeglustab isolatsiooni vananemist ja pikendab seadme üldist kasutusiga.

4. Väike kadu ja energiatõhusus

Rauasüdamik kasutab kõrgekvaliteedilisi räniterasest lehti, mille tulemuseks on väiksemad tühi- ja koormuskadud; pikaajaline toimimine vähendab oluliselt hoonete ja tehaste elektrikulusid.

5. Hooldusvaba

Tänu õhkisolatsiooniga, õhkjahutusega konstruktsioonile ei ole vaja perioodilist isolatsiooniõli vahetada või testimine; vaja on vaid lihtsat rutiinset tolmupühkimist, mis vähendab drastiliselt töö- ja materjalikulusid tööks ja hooldus.

6. Tugev keskkonnaga kohanemisvõime

Sobib ümbritseva õhu temperatuurile -20°C kuni +40°C, kõrgusele ≤1000m ja suhtelisele õhuniiskusele ≤95% (mittekondenseeruv). Niiskus- ja tolmukindel, mistõttu sobib see ideaalselt maa-alustesse ruumidesse ja niisketesse rannikuäärsetesse tehasekeskkondadesse.

7. Kompaktne struktuur ja lihtne paigaldus

Sama mahutavuse jaoks väiksem maht ja kergem kaal; võtab elektrijaotusruumis minimaalselt ruumi, hõlbustab transporti ja tõstmist ning vähendab kohapeal tehtavate ehitustööde mahtu.

Tööpõhimõte

Usune 13,8kV 250kVA kuivjaotustrafo töötab elektromagnetilise induktsiooni põhimõttel:

1. Vahelduvvool (AC) juhitakse kõrgepinge primaarmähisesse, tekitades vahelduvmagnetvoo rauast südamik;
2. Vahelduv magnetvoog läbib sekundaarmähist, indutseerides madalpinges elektromotoorjõu mähis elektromagnetilise induktsiooni kaudu;
3. Pinge muundumine 13,8 kV ja 0,4 kV vahel saavutatakse primaar- ja pöördesuhte alusel. sekundaarmähised, mis võimaldavad jõuülekannet.

Peamine erinevus õlitrafodest: õhk on ainus isolatsiooni- ja soojuseraldusvahend mähised ja raudsüdamik; vedelat isolatsiooniõli pole. See tugineb soojuse hajutamiseks looduslikule õhkjahutusele (saadaval suure koormuse jaoks mõeldud sundõhuventilaatoritega), tagades ohutu ja stabiilse võimsuse muundamise.

Standardsed tehnilised parameetrid

1. Elektrilised parameetrid

2. Töökeskkonna parameetrid

Projekti viide

Cas-space raketi stardiprojekt

Testi aruanne

Reaalse maailma projektitaotluse juhtum

Juhtum 1: Kagu-Aasia linnametroo maa-aluse alajaama projekt

Maa-alune jaotusruum oli kinnine ja niiske rangete tuleohutusnõuetega; valitud projekt Usune 250kVA kuivtüüpi trafo. See on kolm aastat pidevalt töötanud, ilma õlilekketeta või osaliseta tühjendusalarmid, välistades õliga täidetud trafodega seotud maa-aluste tulekahjude ohu ja vähendades rutiinse hoolduse töökoormus 90%.

Juhtumiuuring 2: Ladina-Ameerika tipphaigla elektrijaotussüsteem

Seadmed toidavad operatsioonisaale, ICU-sid ja meditsiinilisi pildistamissüsteeme. Selle õlivaba disain välistab tuleohu meditsiinivaldkondades; madala müratasemega töö tagab patsiendi mugavuse, samas kui hooldusvaba disain vähendab haigla elektrihooldustöötajate töökoormus.

Juhtumiuuring 3: elektroonikakomponentide täppistehas (kodune)

Töökoda töötab täiskoormusel 24 tundi ööpäevas suure tolmuga keskkonnas, kasutades mitut Usune 250kVA trafod automatiseeritud tootmisliinide toetamiseks. Väikeste kadudega südamikud vähendavad elektrikulusid ja kompaktset jalajälge säästab ruumi elektrijaotusruumis ja tolmukindel isolatsioon tagab stabiilse toiteallika täpsuse tagamiseks varustus.

KKK

K1: Kas Usune 13,8kV 250kVA kuivjaotustrafot saab paigaldada välitingimustesse?

V: Standardmudelid on mõeldud ainult siseruumides paigaldamiseks. Kui aga välispaigaldus on vajalik, siis Usene pakub kohandatud lahendusi IP54-reitinguga välistingimustes kasutatavate korpustega, et tagada ohutu välitingimustes töötamine.

Q2: Mis vahe on valuvaigust kuivtüüpi trafode ja standardsete isolatsiooniomadustes? õhkisolatsiooniga kuivtrafod?

V: Usune mähistel on vaakumvalatud epoksüvaik, mis tagab tugeva isolatsiooni. Selle tulemuseks on osaline tühjenemine mõõdikud, mis on palju paremad kui avatud mähisega kuivtrafode omad, samuti suurem niiskus ja tolm vastupidavus, muutes need ideaalseks karmides keskkondades, nagu maa-alused rajatised, haiglad ja kõrge õhuniiskus alad.

Q3: Kas 250kVA mudelit saab kohandada pinge reguleerimise skeemidega, et see sobiks erinevate riiklike elektrivõrkudega?

V: Jah. Usune toetab kohandatud vooluringiväliseid astmelüliteid kõrgepinge poolel, et kohandada pinget kõikumised erinevates riiklikes võrkudes; seadmed ühilduvad nii 50Hz kui ka 60Hz sagedustega ja vastavad võimsusele tarnestandardeid kogu Aasias, Ameerikas ja Euroopas.
