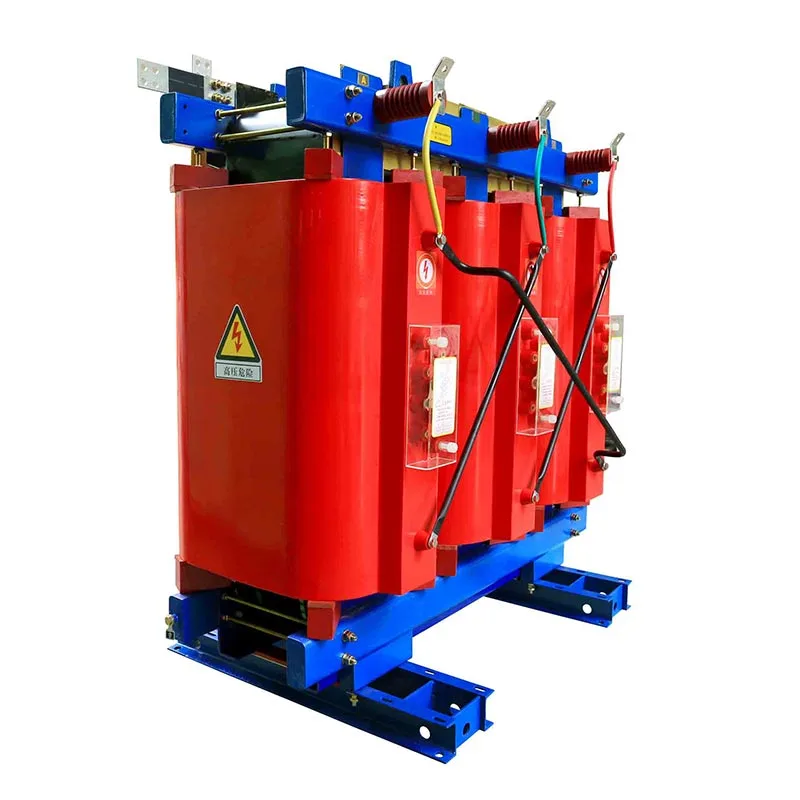

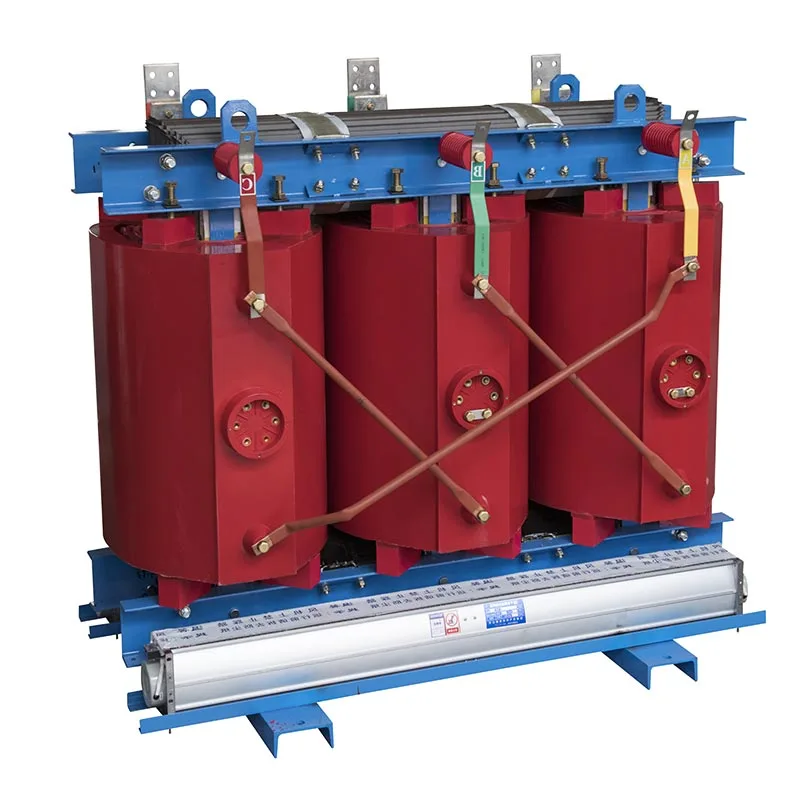

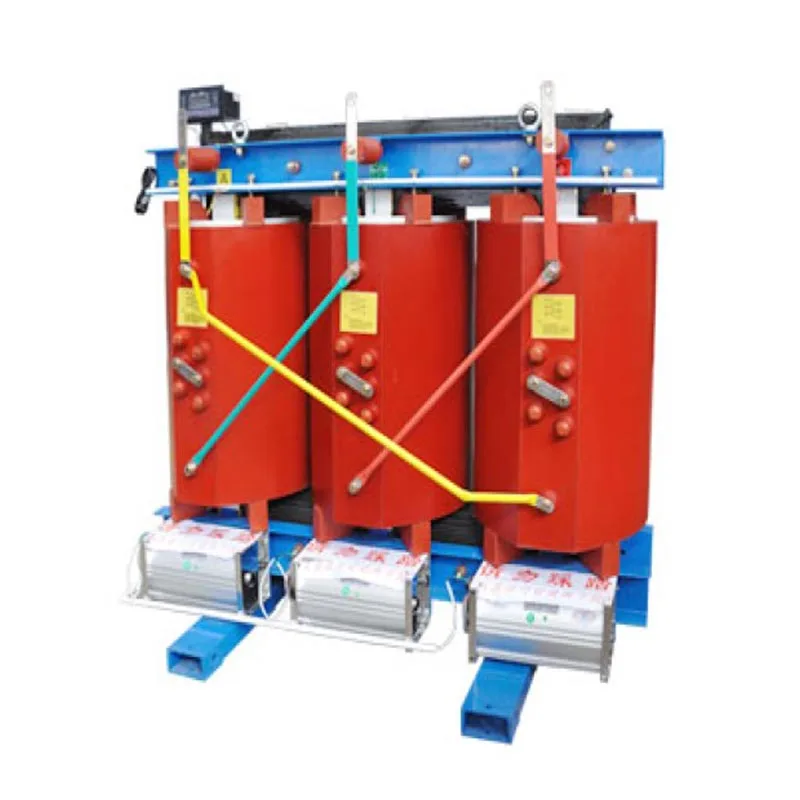

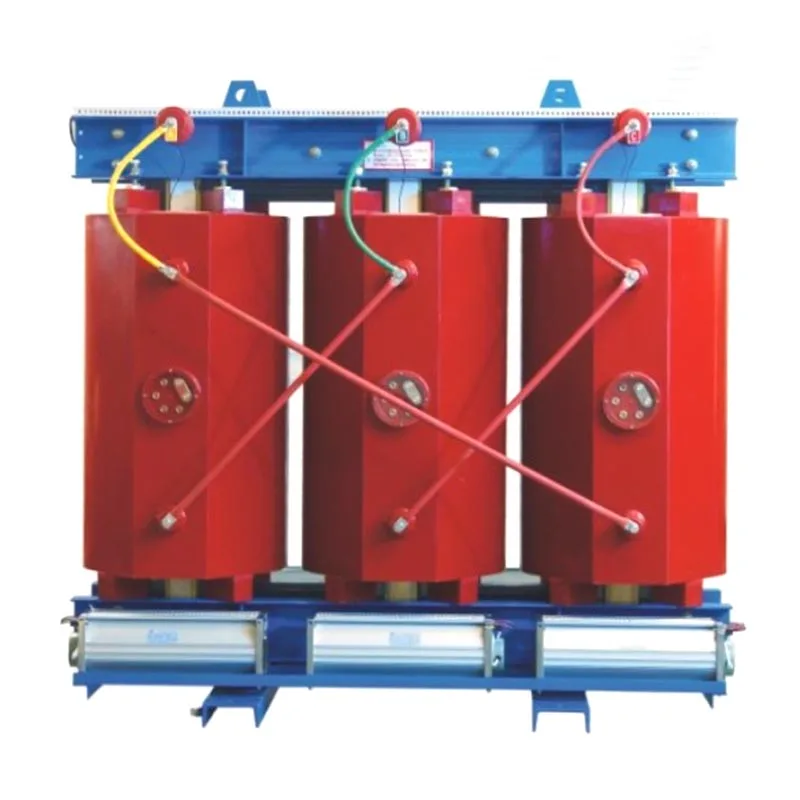

500kVA valuvaigust kuiva tüüpi trafo

Usune 500kVA valuvaigust kuivtüüpi trafo on õlivaba toitejaotusseade, mis kasutab jahutamiseks õhku ja isolatsioon. Selle mähised on täielikult kapseldatud kõrge temperatuurikindlasse epoksüvaikusse, täielikult ohutusohtude, nagu õlilekked, tulekahjud ja plahvatused, kõrvaldamine. Seadmel on madal osaline tühjendus, minimaalne müra ja null saasteainete heitkogus, mis võimaldab pikaajalist ja hooldusvaba töötamist. See sobib mitmesugused nõudlikud sisetoiterakendused ja seda kasutatakse laialdaselt kaubanduslikes elektrijaotussüsteemides hooned, haiglad, koolid, tööstusettevõtted ja metrood.

Toote peamised omadused

1. Tule- ja plahvatuskindlus; Suurepärane ohutus

500 kVA valuvaigust kuivtüüpi trafo ei sisalda isoleerõli ja kasutab H-klassi kõrge temperatuurikindlad valumaterjalid. See ei sütti, ei plahvata ega leki õli ebatavalistes tingimustes nagu ülekoormused või lühised. Sisepaigaldus ei nõua spetsiaalseid tuleohutusseadmeid nagu õliaugud või tulemüürid, vähendades tõhusalt tsiviilehitus- ja abikulusid.

2. Keskkonnasõbralik; Null saasteainete heitkoguseid

Töötamise ajal ei esine õlilekke ega kahjulike gaaside emissiooni ohtu, tagades vastavuse rohelisele hoonele ja keskkonnastandardeid. Seda saab paigaldada otse suletud ruumidesse, näiteks suletud haiglaseadmete ruumidesse või maa-alused metrooseadmete kambrid – ilma vanaõli taaskasutamise süsteemide vajaduseta, pakkudes suurepärast keskkonnaga kohanemisvõime.

3. Madal müratase ja madal osaline tühjenemine; Stabiilne töö

Optimeeritud südamiku lamineerimine ja sümmeetrilised mähisstruktuurid vähendavad oluliselt elektromagnetilist vibratsiooni ja töömüra. Vaakumvalamise protsess kõrvaldab sisemised mähismullid, kontrollides tõhusalt osalist tühjenemine ja isolatsiooni vananemise vältimine, tagades seeläbi stabiilse ja pideva töö üle 20 aasta.

4. Energiatõhusus; Madalad kasutus- ja hoolduskulud

Südamiku jaoks kasutatakse kõrgekvaliteedilist terale orienteeritud räniterasest, mis vähendab oluliselt nii tühi- kui ka koormuskadusid. See on mõeldud stsenaariumide jaoks, mis nõuavad pidevat 24-tunnist toiteallikat (nt tehased ja ärihooned). vähendab oluliselt pikaajalist energiatarbimist, ühtlustades ülemaailmsete energiasäästustandarditega.

5. Hooldusvaba disain

Sellel on integreeritud struktuur, mis kasutab õhuisolatsiooni ja loomulikku õhujahutust, mis välistab vajaduse isoleerõli perioodiline asendamine, filtreerimine või katsetamine. Rutiinne hooldus piirdub lihtsa tolmuga terminali ühenduste eemaldamine ja kontrollimine, vähendades oluliselt tööjõu- ja materjalikulusid, mis on seotud käimasolevaga toimingud ja hooldus.

6. Tugev keskkonnaga kohanemisvõime

See töötab usaldusväärselt ümbritseva õhu temperatuuril vahemikus -20°C kuni +40°C, kõrgusel kuni 1000 meetrit ja suhteline õhuniiskus ≤95% (mittekondenseeruv). Suletud valatud mähised on vastupidavad tolmule, niiskusele ja kergele korrosioonile, muutes seadme sobivaks keerulistes keskkondades, nagu maa-alused ruumid, niisked tehaserajatised ja meditsiiniseadmed puhasruumid.

7. Kompaktne struktuur ja lihtne paigaldus

Võrreldes sama võimsusega õlitrafodega on see seade väiksem ja kergem ning nõuab vähem ruumi elektri jaotamiseks. Selle lihtne transportimine, tõstmine ja kohapealne kokkupanek lühendab konstruktsiooni tõhusalt elektrijaotusprojektide ajakava.

Tööpõhimõte

Usune 500kVA valuvaigust kuivtüüpi trafo töötab elektromagnetilise induktsiooni põhimõttel, saavutades Vahelduvpinge muundamine ja jõuülekanne primaar- ja sekundaarvoolu vahelise magnetvoo sidestuse kaudu mähised. Põhiline tööprotsess on järgmine:

1. Primaarmähist läbiv vahelduvvool tekitab rauas vahelduva magnetvoo tuum;

2. Vahelduv magnetvoog läbib sekundaarmähist, kutsudes esile vahelduva elektromotoorjõu elektromagnetilise induktsiooni kaudu;

3. Pinge muundumine (suurendamine või alandamine) ja jõuülekanne saavutatakse fikseeritud pöörete suhte alusel primaar- ja sekundaarmähiste vahel.

Erinevalt õliga sukeldatud trafodest toetub see seade isolatsiooni ja soojuse hajutamise vahendina täielikult õhule südamiku ja mähiste vahel, mis ei sisalda isoleerõli. Soojus hajutatakse loomuliku konvektsiooni või sunniviisiliselt õhkjahutus, mis võimaldab ohutut ja stabiilset pingemuundust suletud siseruumides.

Peamised tehnilised andmed

1. Elektrihinnangud

2. Keskkonnaspetsifikatsioonid

Projekti viide

Cas-space raketi stardiprojekt

Testi aruanne

Reaalse maailma rakendusjuhtumid

1. juhtum: linnametroojaama siseruumide elektrijaotusprojekt

Keskmise suurusega maa-alune metroojaam Ida-Hiinas hankis kolm Usune 500kVA valuvaigust kuivtüüpi trafot elektrijaama valgustus-, ventilatsiooni- ja signaalijuhtimissüsteemidele. Metrookeskkonnad on suletud ja niisked ranged tuleohutusnõuded; õliga sukeldatud trafod kujutavad sellistes seadetes ohutusriske. Alates sisenemisest kolm aastat tagasi on seadmed näidanud madalat mürataset ja stabiilset osalist tühjenemist ilma sagedast hooldust nõudmata, mis vastab täielikult maa-aluse raudteetransiidi ohutusstandarditele.

2. juhtum: kolmanda taseme haigla toitesüsteemi uuendamine

Kolmanda taseme haigla asendas vananevad õlitrafod kahe Usune 500kVA kuivtrafo vastu. täppismeditsiiniseadmed, nagu CT ja MRI skannerid. Need tooted kõrvaldavad tule- ja reostusriskid ning töötada vaikselt, tagades meditsiiniseadmete stabiilse toiteallika; lisaks nende hooldusvaba olemus vähendab oluliselt haigla aparatuurihalduse töökoormust.

KKK

K1: Kas Usune 500kVA valuvaigust kuivtüüpi trafot saab kasutada kõrge õhuniiskusega või maa-aluses keskkonnas?

A1: Jah. Seadmes kasutatakse vaakum-epoksüvaiguvalu, et luua tõhusalt täielikult suletud mähiskonstruktsioon vastupidav niiskusele, tolmule ja korrosioonile. See töötab stabiilselt keskkondades, kus suhteline õhuniiskus on kuni 95% (mittekondenseeruv) ja sobib laialdaselt metrooseadmete ruumidesse, maa-alustesse jaotusruumidesse ja niisketesse tehase rajatised. Pikaajalise kondensatsiooniga keskkondade jaoks on saadaval kohandatud IP-reitinguga korpused suurendada veekindlust.

Q2: Millist rutiinset hooldust see kuivtüüpi trafo vajab?

A2: seadmed on põhimõtteliselt hooldusvabad, ei vaja asendamist, filtreerimist ega isolatsiooni katsetamist. õli. Korrapärane hooldus hõlmab ainult mähiste tolmu puhastamist suruõhuga ja terminali kontrollimist tihedus iga kuue kuu tagant; ei ole vaja spetsiaalseid testimisseadmeid, mille tulemuseks on märkimisväärne pikaajaline tegevuskulude kokkuhoid.

Q3: Millised on selle kuivtüüpi trafo peamised ohutuseelised võrreldes siseruumides kasutatavate õlitrafodega seaded?

A3: Peamine eelis on tulekahju- või plahvatusohu puudumine. Traditsioonilised õliga sukeldatud trafod sisaldavad kergestisüttiv isoleerõli, mis muudab need lühise või ülekuumenemise korral tulekahju- või plahvatusohtlikuks ja vajavad abirajatisi, nagu naftaaugud ja tulemüürid. Kasutatakse USune valuvaigust kuivtüüpi trafosid leegiaeglustav tahke vaik ja ei sisalda põlevaid aineid; need ei levita tuld rikke korral ja saab paigaldada otse tihedalt asustatud siseruumidesse, nagu haiglad, koolid ja kauplused kaubanduskeskused, ilma et oleks vaja täiendavat tuleohutuse infrastruktuuri.
